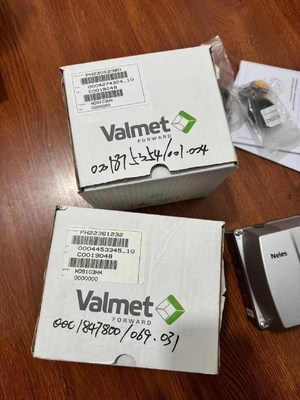

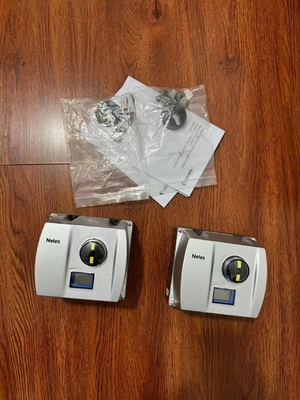

METSO Valve Positioner Model EJ05 Type ND9103HN ND9102HN ND9103HN-K1

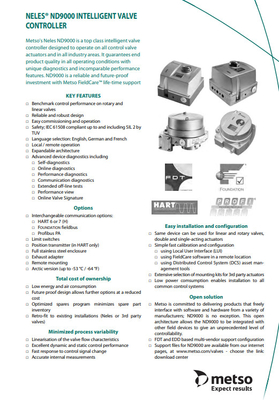

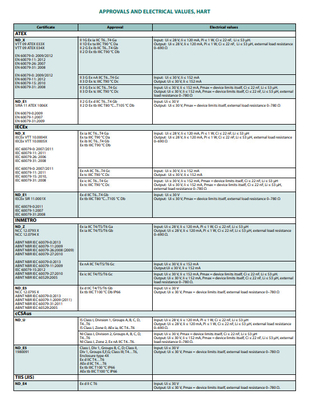

TECHNISCHE SPECIFICATIES ND9000 INTELLIGENT VALVE CONTROLLER Algemene lus aangedreven, geen externe voeding vereist. Geschikt voor roterende en lineaire kleppen.Verbindingen van actuatoren overeenkomstig de normen VDI/VDE 3845 en IEC 60534-6. Verstuiving op geselecteerde aandrijvingen Actie: Dubbel- of enkelwerkend Reisbereik: lineair; 10 ‰ 120 mm / 0,4-4,7 in rotatie; 45 ‰ 95 graden. Meetbereik 110 ° met vrij draaiende terugkoppelingsas.Milieueffecten Standaard temperatuurbereik: -40° ️ +85 °C / -40° ️ +185 °F Arctisch temperatuurbereik: -53° ️ +85 °C / -64° ️ +185 ° Invloed van de temperatuur op de kleppositie: 0,5 % /10 °K Invloed van trillingen op de kleppositie:< 1 % onder 2 g 5 ∼ 150 Hz, 1 g 150 ∼ 300 Hz, 0,5 g 300 ∼ 2000 Hz Gehalte: ND9100: geanodiseerde aluminiumlegering en polymeercomposites ND9200: geanodiseerde aluminiumlegering en gehard glas ND9400:roestvrij staal en polymeercomposites ND9300: roestvrij staal Beschermingsklasse: IP66, Nema 4x Pneumatische poorten: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 & ND9400) Kabelklierdraad: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) Gewicht: 1.8 kg / 4.0 lbs (ND9100) 3.4 kg / 7.5 lbs (ND9200) 5.6 kg / 12.4 lbs (ND9400) 8.6 kg / 19.0 lbs (ND9300) Mechanische en digitale positie-indicator zichtbaar door de hoofddeksel,niet van toepassing op ND9200E2 en ND9300. speciaal corrosiebestendig ontwerp of roestvrij staal behuizing beschikbaar als optie voor veeleisende omgeving.Effect van de voedingsdruk op de kleppositie: < 0,1 % bij 10 % verschil in de inlaatdruk Luchtkwaliteit: conform ISO 8573-1 Vaste deeltjes: klasse 5 (filtratie van 3 μm wordt aanbevolen) Vochtigheid:Klasse 1 (deugpunt 10 °C/ 18 °F onder de minimumtemperatuur wordt aanbevolen) Olie klasse: 3 (of < 1 ppm) Capaciteit met 4 bar / 60 psi: 5,5 Nm3/h / 3,3 sfm (spoelklep 2) 12 Nm3/h / 7,1 sfm (spoelklep 3) 38 Nm3 /h / 22,4 sfm (spoelventiel 6) Verbruik met 4 bar / 60 psi aanvoer in steady-state: < 0,6 Nm3/h / 0,35 sfm (spoelklep 2 en 3) < 1,0 Nm3/h / 0,6 sfm (spoelklep 6) Electronics HART Stroomvoorziening: Loop aangedreven, 4?? 20 mA Minimaal signaal: 3,6 mA Stroom maximaal: 120 mA Belastingsspanning:tot 9.7 VDC/20 mA (overeenkomend met 485 Ω) Spanning: max. 30 VDC Polariteitsbescherming: -30 VDC Overstroombescherming: actief over 35 mA Profibus PA en FOUNDATION veldbus Voedingsvermogen: spanning 9?? 32 VDC,omgekeerde polariteitsbescherming Maximale basisstroom: 17,2 mA Stilstandstrom: 16 mA Foutstroom (FDE): 3.9 mA FOUNDATION veldbus functie blok uitvoeringstijden AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms Prestaties met actuatoren met matige constante belasting Dode band: ≤ 0,1 % Hysterese: < 0,5 % Functies van de lokale gebruikersinterface (LUI) □ Lokale bediening van de klep □ Bewaking van de kleppositie, de doelpositie, het invoersignaal, de temperatuur,Verschil tussen de druk van de voeding en de druk van de aandrijver □ Begeleide startfunctie □ LUI kan op afstand worden vergrendeld om ongeoorloofde toegang te voorkomen □ Kalibratie■ Automatische / handmatige linearisering □ 1-puntskalibratie □ besturingsconfiguratie: agressief, snel, optimaal, stabiel, maximale stabiliteit □ HART-versieconfiguratie:HART 6 of HART 7 □ Configuratie van de regelklep □ Rotatie: rotatie van de klep in de wijzers van de klok of tegen de wijzers van de klok om te sluiten □ dode hoek □ lage afsluiting, veiligheidsbereik van de afsluiting (standaard 2%) □ mislukte positioneringsoperatie, open/sluiting □ richting van het signaal:Directe/omgekeerde werking, dubbel/eenvoudig werkend □ Valftype, draaibare/lineaire □ Taalkeuze: Engels, Duits en Frans Positie zender (optioneel) Uitgangssignaal: 4·20 mA (galvanische isolatie; 600 VDC) Voedingsspanning:12·30 VDC Resolutie: 16 bit / 0,244 μA Lineariteit: < 0,05 % FS Temperatuur effect: < 0,35 % FS Externe belasting:max 0·780 Ω max 0·690 Ω voor intrinsiek veilig Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 TECHNISCH BULLET 11/16 7 ND90 21 EN AANKONDINGEN EN ELECTRISCHE WAARDEIEN, HART-certificaat Goedkeuring Elektrische waarden ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db Input: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH. Uitgang: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, externe belastingweerstand 0?? 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V,Ii ≤ 152 mA Uitgang: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = limieten van het apparaat zelf, Ci ≤ 22 nF, Li ≤ 53 μH. Output: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = de limieten van het apparaat zelf, Ci ≤ 22 nF, Li ≤ 53 μH, externe belastingweerstand 0 ̊780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db Invoer: Ui ≤ 30 V Uitgang: Ui ≤ 30 V, Pmax = grenzen van het apparaat zelf, externe belastingweerstand 0 ̊780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db Input: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Uitgang: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, externe belastingweerstand 0 ̊690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V,Ii ≤ 152 mA Uitgang: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = limieten van het apparaat zelf, Ci ≤ 22 nF, Li ≤ 53 μH Output: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = de limieten van het apparaat zelf, Ci ≤ 22 nF, Li ≤ 53 μH, externe belastingweerstand 0 ̊780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db Invoer:Uitgangsspanningen ≤ 30 V: Ui ≤ 30 V, Pmax = het apparaat zelf beperkt, externe belastingweerstand 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb Input: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Uitgang: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, externe belastingweerstand 0 ̊690 Ω. Ex nA IIC T4/T5/T6 Gc Input: Ui ≤ 30 V, Ii ≤ 152 mA Uitgang:Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = grenzen van het apparaat zelf, Ci
