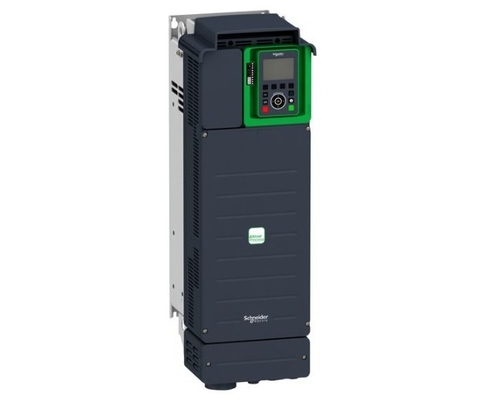

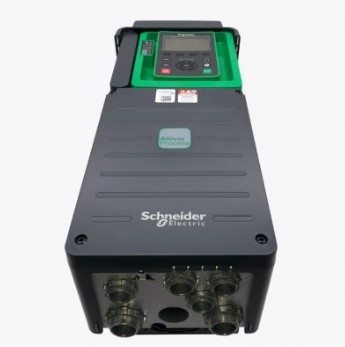

Schneider Variable Speed Drive ATV630, 30 kW/40 pk, 380-480 V, IP21/UL Type 1 ATV630D30N4
| Plaats van herkomst | China |
|---|---|
| Merknaam | Schneider |
| Certificering | CE |
| Modelnummer | ATV630D30N4 |
| Min. bestelaantal | 1 |
| Prijs | USD$950 |
| Verpakking Details | Verpakking |
| Levertijd | op voorraad |
| Betalingscondities | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | 500 st |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| apparaten korte naam | ATV630 | Variant | Standaardversie |
|---|---|---|---|
| prospectieve lijn Isc | Ka 50 | Discrete input logica | 16 vooraf ingestelde snelheden |
| Markeren | 40 pk Schneider variabele snelheidsaandrijving,IP21 Schneider-versnellingsmotor,380-480V Schneider-versnellingsmotor |
||
Productomschrijving

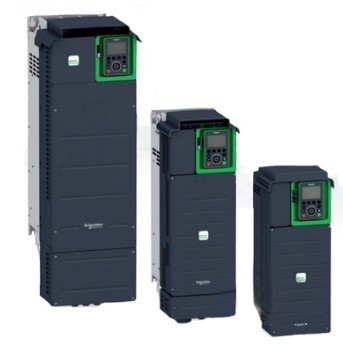

Deze Altivar Process ATV600 frequentieregelaar kan driefasige synchrone en asynchrone vermogensmotoren voeden.Het beschikt standaard over 3 ingebouwde RJ45-communicatiepoorten, 1 Ethernet-poort en 2 seriële poorten.Het werkt op een nominale voedingsspanning van 380V tot 480V AC.Deze schijf levert tot 30% energiebesparing op in stand-by dankzij de innovatieve ''Stop and Go''-werking zonder extra kosten.Het is geschikt voor motoren met een vermogen tot 30 kW / 40 pk voor toepassingen die een lichte overbelasting vereisen (tot 120%).Het is geschikt voor motoren met een vermogen tot 22 kW / 30 pk voor toepassingen die een aanzienlijke overbelasting vereisen (tot 150%).Hij weegt 28 kg en heeft de afmetingen: 226 mm breed, 673 mm hoog en 271 mm diep.Deze drive is gericht op de verwerking van vloeistoffen en energiebesparing en biedt uitgebreide flexibiliteit op het gebied van water en afvalwater, mijnbouw, mineralen en metalen, olie en gas en voedsel- en dranktoepassingen.Accessoires (ventilatorkit, grafische displayterminal) en opties (I/O-uitbreidingsmodules, communicatiemodules, EMC-ingangsfilters) zijn beschikbaar bij Altivar Process ATV600-regelaars, afhankelijk van het regelaarvermogen.Het is ontworpen om in verticale positie (+/- 10 °) aan een muur te worden gemonteerd.Dit nieuwe concept van aandrijvingen voldoet aan de belangrijkste behoeften van proces- en nutsbedrijven op het gebied van apparatuurefficiëntie en totale eigendomskosten door het energiebeheer, het activabeheer en ook de algehele prestaties van het proces te ondersteunen.
| Assortiment van producten | Altivar Proces ATV600 |
|---|---|
| product- of componenttype | Variabele snelheidsaandrijving |
| Productspecifieke toepassing | Proces en hulpprogramma's |
| Korte naam van apparaat | ATV630 |
| variant | Standaard versie |
| productbestemming | Asynchrone motoren Synchrone motoren |
| EMC-filter | Geïntegreerd met 50 m conform EN/IEC 61800-3 categorie C2 Geïntegreerd met 150 m conform EN/IEC 61800-3 categorie C3 |
| IP-beschermingsgraad | IP21 conform IEC 61800-5-1 IP21 conform aan IEC 60529 |
| [Us] nominale voedingsspanning | 380...480 V |
| Mate van bescherming | UL type 1 conform UL 508C |
| Soort koeling | Geforceerde convectie |
| Leveringsfrequentie | 50...60 Hz - 5...5% |
| [Us] nominale voedingsspanning | 380...480 V - 15...10 % |
| Motorvermogen kW | 30 kW (normaal bedrijf) 22 kW (zware uitvoering) |
| Motorvermogen pk | 40 pk normaal gebruik 30 pk zwaar uitgevoerd |
| Lijnstroom | 53,3 A bij 380 V (normaal bedrijf) 45,9 A bij 480 V (normaal bedrijf) 40,5 A bij 380 V (zwaar gebruik) 35,8 A bij 480 V (zwaar gebruik) |
| Toekomstige lijn Isc | 50 kA |
| Schijnbare kracht | 38,2 kVA bij 480 V (normaal bedrijf) 29,8 kVA bij 480 V (zwaar gebruik) |
| Continue uitgangsstroom | 61,5 A bij 4 kHz voor normaal gebruik 46,3 A bij 4 kHz voor zwaar gebruik |
| Asynchrone motorbesturingsprofiel | Variabel koppel standaard Geoptimaliseerde koppelmodus Standaard met constant koppel |
| Synchrone motorbesturingsprofiel | Permanente magneetmotor Synchrone reluctantiemotor |
| Uitgangsfrequentie van de snelheidsregelaar | 0,1…500 Hz |
| Nominale schakelfrequentie | 4 kHz |
| Schakelfrequentie | 2...12 kHz instelbaar 4...12 kHz met deratingfactor |
| Veiligheidsfunctie | STO (veilig koppel uit) SIL 3 |
| Discrete invoerlogica | 16 vooraf ingestelde snelheden |
| Communicatiepoortprotocol | Ethernet Modbus-TCP Modbus-serieel |
| Optie kaart | Slot A: communicatiemodule, Profibus DP V1 Slot A: communicatiemodule, PROFINET Slot A: communicatiemodule, DeviceNet Slot A: communicatiemodule, Modbus TCP/EtherNet/IP Sleuf A: communicatiemodule, CANopen serieschakeling RJ45 Slot A: communicatiemodule, CANopen SUB-D 9 Slot A: communicatiemodule, CANopen-schroefklemmen Slot A/slot B: digitale en analoge I/O-uitbreidingsmodule Slot A/slot B: uitbreidingsmodule voor uitgangsrelais Slot A: communicatiemodule, Ethernet IP/Modbus TCP/MD-Link Communicatiemodule, BACnet MS/TP Communicatiemodule, Ethernet Powerlink |
| Montagemodus | Muurbevestiging |
|---|---|
| Maximale voorbijgaande stroom | 67,7 A gedurende 60 s (normaal bedrijf) 69,5 A gedurende 60 s (zwaar gebruik) |
| Netwerk aantal fasen | 3 fasen |
| Discreet uitgangsnummer | 0 |
| Discreet uitvoertype | Relaisuitgangen R1A, R1B, R1C 250 V AC 3000 mA Relaisuitgangen R1A, R1B, R1C 30 V DC 3000 mA Relaisuitgangen R2A, R2C 250 V AC 5000 mA Relaisuitgangen R2A, R2C 30 V DC 5000 mA Relaisuitgangen R3A, R3C 250 V AC 5000 mA Relaisuitgangen R3A, R3C 30 V DC 5000 mA |
| Uitgangsspanning | <= voedingsspanning |
| Toegestane tijdelijke stroomboost | 1,1 x In gedurende 60 s (normale werking) 1,5 x In gedurende 60 s (zwaar uitgevoerd) |
| Compensatie van motorslip | Verstelbaar Automatisch, ongeacht de belasting Kan worden onderdrukt Niet beschikbaar in de permanente magneetmotorwet |
| Acceleratie- en vertragingshellingen | Lineair afzonderlijk instelbaar van 0,01...9999 s |
| Fysieke interface | Ethernet 2-draads RS485 |
| Remmen tot stilstand | Door DC-injectie |
| Beschermingstype | Thermische beveiliging: motor Safe Torque Off: motor Motorfase-onderbreking: motor Thermische beveiliging: aandrijving Safe Torque Off: rijden Oververhitting: rijden Overstroom tussen uitgangsfasen en aarde: aandrijving Overbelasting van de uitgangsspanning: aandrijving Kortsluitbeveiliging: aandrijving Motorfase-onderbreking: aandrijving Overspanningen op de DC-bus: aandrijving Overspanning lijnvoeding: aandrijving Onderspanning lijnvoeding: aandrijving Faseverlies netvoeding: aandrijving Te hoge snelheid: rijden Onderbreking in het stuurcircuit: aandrijving |
| Overdrachtssnelheid | 10, 100 Mbit 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps |
| Frequentie resolutie | Weergave-eenheid: 0,1 Hz Analoge ingang: 0,012/50 Hz |
| Transmissieframe | RTU |
| Elektrische verbinding | Bediening: verwijderbare schroefklemmen 0,5...1,5 mm²/AWG 20...AWG 16 Lijnzijde: schroefklem 25...50 mm²/AWG 4...AWG 1 Motor: schroefaansluiting 25...50 mm²/AWG 4...AWG 1 |
| Connectortype | RJ45 (op de externe grafische terminal) voor Ethernet/Modbus TCP RJ45 (op de externe grafische terminal) voor seriële Modbus |
| Data formaat | 8 bits, configureerbaar oneven, even of geen pariteit |
| Soort polarisatie | Geen impedantie |
| Wisselmodus | Half duplex, full duplex, automatische onderhandeling Ethernet/Modbus TCP |
| Aantal adressen | 1…247 voor Modbus-serieel |
| Wijze van toegang | Slave Modbus TCP |
| Levering | Externe voeding voor digitale ingangen: 24 V DC (19…30 V), <1,25 mA, beveiligingstype: overbelastings- en kortsluitbeveiliging Interne voeding voor referentiepotentiometer (1 tot 10 kOhm): 10,5 V DC +/- 5%, <10 mA, beveiligingstype: overbelastings- en kortsluitbeveiliging Interne voeding voor digitale ingangen en STO: 24 V DC (21…27 V), <200 mA, beveiligingstype: overbelastings- en kortsluitbeveiliging |
| Lokale signalering | 3 LED's voor lokale diagnose 3 LED's (tweekleurig) voor ingebouwde communicatiestatus 4 LED's (tweekleurig) voor status van communicatiemodule 1 LED (rood) voor aanwezigheid van spanning |
| Breedte | 226 mm |
| Hoogte | 673 mm |
| Diepte | 271 mm |
| netto gewicht | 28 kg |
| analoog ingangsnummer | 3 |
| Analoog ingangstype | AI1, AI2, AI3 softwarematig configureerbare spanning: 0...10 V DC, impedantie: 31,5 kOhm, resolutie 12 bits AI1, AI2, AI3 softwarematig configureerbare stroom: 0...20 mA, impedantie: 250 Ohm, resolutie 12 bits AI2 spanning analoge ingang: - 10...10 V DC, impedantie: 31,5 kOhm, resolutie 12 bits |
| Discreet invoernummer | 8 |
| Discreet invoertype | DI7, DI8 programmeerbaar als pulsingang: 0…30 kHz, 24 V DC (<= 30 V) |
| Compatibiliteit van invoer | DI1...DI6: PLC met discrete ingangsniveau 1 conform EN/IEC 61131-2 DI5, DI6: PLC met discrete ingangsniveau 1 conform IEC 65A-68 STOA, STOB: PLC met discrete ingangsniveau 1 conform EN/IEC 61131-2 |
| Discrete invoerlogica | Positieve logica (bron) (DI1...DI8), < 5 V (status 0), > 11 V (status 1) Negatieve logica (sink) (DI1...DI8), > 16 V (status 0), < 10 V (status 1) |
| analoog uitgangsnummer | 2 |
| Analoog uitgangstype | Softwarematig configureerbare spanning AQ1, AQ2: 0...10 V DC impedantie 470 Ohm, resolutie 10 bits Softwarematig configureerbare stroom AQ1, AQ2: 0...20 mA, resolutie 10 bits Softwarematig configureerbare stroom DQ-, DQ+: 30 V DC Softwarematig configureerbare stroom DQ-, DQ+: 100 mA |
| Bemonsteringsduur | 2 ms +/- 0,5 ms (DI1...DI4) - discrete ingang 5 ms +/- 1 ms (DI5, DI6) - discrete ingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - analoge ingang 10 ms +/- 1 ms (AO1) - analoge uitgang |
| Nauwkeurigheid | +/- 0,6% AI1, AI2, AI3 voor een temperatuurvariatie van 60 °C analoge ingang +/- 1% AO1, AO2 voor een temperatuurvariatie van 60 °C analoge uitgang |
| Lineariteitsfout | AI1, AI2, AI3: +/- 0,15% van de maximale waarde voor analoge ingang AO1, AO2: +/- 0,2% voor analoge uitgang |
| Nummer relaisuitgang | 3 |
| Type relaisuitgang | Configureerbare relaislogica R1: foutrelais NO/NC elektrische duurzaamheid 100.000 cycli Configureerbare relaislogica R2: sequentierelais GEEN elektrische duurzaamheid 100.000 cycli Configureerbare relaislogica R3: sequentierelais GEEN elektrische duurzaamheid 100.000 cycli |
| Vernieuwingstijd | Relaisuitgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Minimale schakelstroom | Relaisuitgang R1, R2, R3: 5 mA bij 24 V DC |
| Maximale schakelstroom | Relaisuitgang R1, R2, R3 op ohmse belasting, cos phi = 1: 3 A bij 250 V AC Relaisuitgang R1, R2, R3 op ohmse belasting, cos phi = 1: 3 A bij 30 V DC Relaisuitgang R1, R2, R3 op inductieve belasting, cos phi = 0,4 en L/R = 7 ms: 2 A bij 250 V AC Relaisuitgang R1, R2, R3 op inductieve belasting, cos phi = 0,4 en L/R = 7 ms: 2 A bij 30 V DC |
| Isolatie | Tussen stroom- en besturingsterminals |
| Maximale uitgangsfrequentie | 500 kHz |
| Maximale ingangsstroom | 53,3 EEN |
| Selectie van toepassingen met variabele snelheid | Gebouw - Centrifugaal HVAC-compressor Voedsel- en drankverwerking andere toepassing Mijnbouwmineraal en metalen ventilator Mijnbouw minerale en metalen pomp Olie- en gasventilator Water en afvalwater andere toepassing Gebouw - HVAC-schroefcompressor Voedsel- en drankverwerkingspomp Voedsel- en drankverwerkingsventilator Verneveling van voedsel- en drankverwerking Olie- en gas-elektrodompelpomp (ESP) Olie- en gaswaterinjectiepomp Brandstofpomp voor olie- en gasvliegtuigen Olie- en gascompressor voor raffinaderij Water- en afvalwatercentrifugepomp Verdringerpomp voor water en afvalwater Water- en afvalwater elektrische dompelpomp (ESP) Water- en afvalwatervijzelpomp Water- en afvalwaterlobbencompressor Water- en afvalwaterschroefcompressor Centrifugaal water- en afvalwatercompressor Water- en afvalwaterventilator Water- en afvalwatertransporteur Water- en afvalwatermenger |
| Motorvermogensbereik AC-3 | 30…50 kW bij 380…440 V 3 fasen 30…50 kW bij 480…500 V 3 fasen |
| Aantal per set | 1 |
| behuizing montage | op de muur gemonteerd |
| Isolatieweerstand | > 1 MOhm 500 V DC gedurende 1 minuut naar aarde |
|---|---|
| Geluidsniveau | 63,5 dB conform 86/188/EEG |
| Vermogensdissipatie in W | Natuurlijke convectie: 93 W bij 380 V, schakelfrequentie 4 kHz Geforceerde convectie: 640 W bij 380 V, schakelfrequentie 4 kHz |
| Volume koellucht | 240 m3/u |
| Bedrijfspositie | Verticaal +/- 10 graden |
| Maximale THDI | <48% van 80...100% van de belasting conform IEC 61000-3-12 |
| Elektromagnetische compabiliteit | Elektrostatische ontlading immuniteitstest niveau 3 conform IEC 61000-4-2 Uitgestraalde radiofrequente elektromagnetische velden immuniteitstest niveau 3 conform aan IEC 61000-4-3 Elektrische snelle transiënte/burst immuniteitstest niveau 4 conform aan IEC 61000-4-4 1,2/50 µs - 8/20 µs immuniteitstest niveau 3 conform aan IEC 61000-4-5 Uitgevoerde radiofrequentie-immuniteitstest niveau 3 conform IEC 61000-4-6 |
| Vervuilingsgraad | 2 conform EN/IEC 61800-5-1 |
| Trillingsbestendigheid | 1,5 mm piek tot piek (f= 2…13 Hz) conform aan IEC 60068-2-6 1 gn (f= 13…200 Hz) conform aan IEC 60068-2-6 |
| Schokbestendig | 15 gn gedurende 11 ms conform IEC 60068-2-27 |
| Relatieve vochtigheid | 5…95 % zonder condensatie conform IEC 60068-2-3 |
| Omgevingsluchttemperatuur voor bedrijf | -15…50 °C (zonder reductie) 50…60 °C (met reductiefactor) |
| omgevingsluchttemperatuur voor opslag | -40…70 °C |
| Bedrijfshoogte | <= 1000 m zonder reductie 1000...4800 m met stroomreductie 1% per 100 m |
| Productcertificeringen | TÜV ATEX INERIS UL CSA ATEX-zone 2/22 DNV-GL |
| markering | CE |
| Normen | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 omgeving 1 categorie C2 EN/IEC 61800-3 omgeving 2 categorie C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Categorie overspanning | III |
| Regellus | Instelbare PID-regelaar |
| geluidsniveau | 63,5dB |
| Vervuilingsgraad | 2 |
| Eenheidstype pakket 1 | PCE |
|---|---|
| Aantal eenheden in pakket 1 | 1 |
| Pakket 1 Hoogte | 55,0 cm |
| Pakket 1 Breedte | 84,0 cm |
| Pakket 1 Lengte | 33,0 cm |
| Pakket 1 Gewicht | 38,0 kg |
