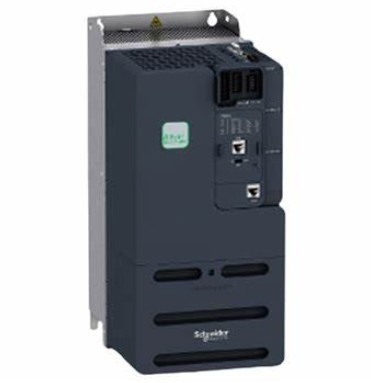

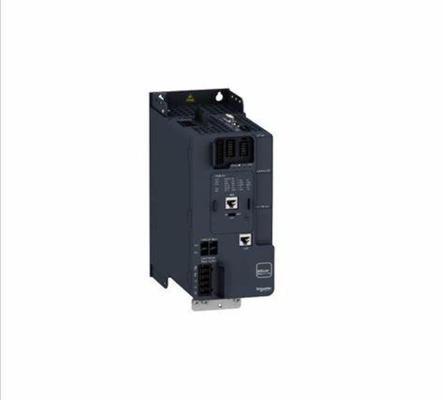

Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Zwaar werk 400V 3 fasen

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Plaats van herkomst China
Merknaam Schneider
Certificering CE
Modelnummer ATV340U55N4
Min. bestelaantal 1
Prijs USD$440
Verpakking Details Verpakking
Levertijd 3-4weeks
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Gamma van het product Altivar Machine ATV340 product of componententype variabele snelheids aandrijving
Product-specifieke toepassing Machines Variant Standaardversie
Markeren

Schneider ATV340U55N4 Variabele snelheidsaandrijving

,

400 V variabele toerental aandrijving

,

3 fasen variabele snelheids aandrijving
Laat een bericht achter
Productomschrijving

Specificaties

Hoofd
Gamma van het product Altivar Machine ATV340
Type product of onderdeel Variabele snelheids aandrijving
Product-specifieke toepassing Machines
versie Standaardversie
Montage-modus Montage van de kast
Communicatiehavenprotocol Modbus serie
Optie kaart Communicatiemodule, Profibus DP V1
communicatie module, PROFINET
communicatie module, DeviceNet
communicatiemodule, CANopen
communicatiemodule, EtherCAT
Fase Fase 3
Voedingsfrequentie 50...60 Hz +/- 5 %
[Us] nominale voedingsspanning 380...480 V - 15...10 %
Nominale uitgangsstroom 12.7 A
Motorvermogen kW 7.5 kW normale belasting
5.5 kW zwaar werk
Maximaal paardenvermogen 10 pk normale belasting
7 pk voor zwaar werk
EMC filter Classe C3 EMC-filter geïntegreerd
IP-beschermingsgraad IP20
Aanvullende
Discrete invoernummer 5
Discrete invoertype PTI programmeerbaar als pulse-invoer 0...30 kHz, 24 V DC 30 V)
DI1...DI5 veilig koppel uitgeschakeld, 24 V DC 30 V) 3,5 kOhm
programmeerbaar
aantal vooraf ingestelde snelheden 16 vooraf ingestelde snelheden
Discrete uitvoernummer 2.0
Discrete uitgangstype Programmeerbare uitgang DQ1, DQ2 30 V DC 100 mA
analoog invoernummer 1
Analoog-invoertype AI1 softwareconfigureerbare stroom 0...20 mA 250 Ohm 12 bits
AI1 softwareconfigureerbare temperatuursonde of waterspiegelsensor
AI1 softwareconfigureerbare spanning 0...10 V DC 31,5 kOhm 12 bits
AI2 softwareconfigureerbare spanning - 10...10 V DC 31,5 kOhm 12 bits
analoog uitgangsnummer 1
Analoog-uitgangstype Softwareconfigureerbare spanning AQ1 0...10 V DC 470 Ohm 10 bits
Softwareconfigureerbare stroom AQ1 10...20 mA 500 Ohm 10 bits
Uitgangsnummer van de relais 2
Uitgangsspanning <= stroomtoevoerspanning
Relais-uitgangstype Relais-uitgangen R1A
Relais-uitgangen R1C 100000 cycli
Relais-uitgangen R2A
Relais-uitgangen R2C 100000 cycli
Maximale schakelstroom Relais-uitgang R1C resistief, cos phi = 1 3 A 250 V AC
Relais-uitgang R1C resistief, cos phi = 1 3 A 30 V DC
Relais uitgang R1C inductief, cos phi = 0,4 7 ms 2 A 250 V AC
Relais-uitgang R1C inductief, cos phi = 0,4 7 ms 2 A 30 V DC
Relais-uitgang R2C-weerstand, cos phi = 1 5 A 250 V wisselstroom
Relais-uitgang R2C resistief, cos phi = 1 5 A 30 V DC
Relais uitgang R2C inductief, cos phi = 0,4 7 ms 2 A 250 V AC
Relais uitgang R2C inductief, cos phi = 0,4 7 ms 2 A 30 V DC
Minimale schakelstroom Relaise-uitgang R1B 5 mA 24 V gelijkstroom
Relais-uitgang R2C 5 mA 24 V gelijkstroom
Fysieke interface 2-draad RS 485
Type aansluiting 1 RJ45
Toegangswijze Slave Modbus RTU
Overdrachtspercentage 4.8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
Transmissieframe RTU
Aantal adressen 1... 247
Gegevensformaat 8 bits, configureerbaar vreemd, even of zonder pariteit
Type polarisatie Geen impedantie
4 kwadrant operatie mogelijk Dat is waar.
Asynchrone motorbesturingsprofiel Variabele koppelnorm
Geoptimaliseerde koppelmodus
Constante koppelnorm
Profiel van de synchrone motorregeling motor met vaste magneet
Motor met terughoudendheid
Verontreinigingsgraad 2 IEC 61800-5-1
Maximale uitgangsfrequentie 0.599 kHz
Versnellings- en vertragingsplaatsen Lineair afzonderlijk verstelbaar vanaf 0.01...9999 s
S, U of op maat
Motorverschuivingskompensatie Verstelbaar
Automatisch ongeacht de belasting
Kan worden onderdrukt
Niet beschikbaar in de wet op de motoren van permanente magneten
Schakelfrequentie 2...16 kHz verstelbaar
7...16 kHz met afnemende factor
Nominale schakelfrequentie 4 kHz
Remmen tot stilstand Door gelijkstroominspuiting
Geïntegreerde remhelikopter Dat is waar.
Lijnstroom 15.3 Een 380 V normale belasting)
12.2 Een normale werkdruk van 480 V)
20.0 Een 380 V zwaar werk)
16.0 A 480 V zwaar werk)
Lijnstroom 20 A 380 V zonder lijnverstikker)
16 A 480 V zonder lijnverstikker)
15.3 Een 380 V met externe lijnknoop normalisatie)
12.2 Een 480 V met externe lijnknoop normalisatie)
11.6 Een 380 V met externe lijnknoop voor zwaar werk)
9.4 Een 480 V met externe lijnknoop voor zwaar werk)
Maximale invoerstroom per fase 20.0 A
Maximale uitgangsspanning 480 V
Blijkbare kracht 12.1 kVA 480 V normale belasting)
13.3 kVA 480 V voor zwaar werk)
Maximale overgangsstroom 18.2 A 60 s normaal werk)
19.1 A 60 s zwaar werk)
22.3 A 2 s normaal werk)
22.9 A 2 s zwaar werk)
Elektrische aansluiting Schroefterminal 4...6 mm2 gelijkstroombus
Schroefterminal 0.2- Wat is er?2.5 mm2 besturing
Schroefterminal 1.5...6 mm2 lijnzijde
Schroefterminal 1.5...6 mm2 motor
Prospectieve lijn Isc 22 kA
Basislaststroom bij hoge overbelasting 12.7 A
Basislaststroom bij lage overbelasting 16.5 A
Energieverlies in W Natuurlijke convectie 134 W 380 V 4 kHz)
Gedwongen convectie 134 W 380 V 4 kHz)
Natuurlijke convectie 164 W 380 V 4 kHz normaal werk)
Gedwongen convectie 164 W 380 V 4 kHz normaal werk)
Elektrische aansluiting DC-bus schroefterminal 4...6 mm2 AWG 12...AWG 10
Beheersschroefterminal 0.2- Wat is er?2.5 mm2 AWG 24...AWG 12
Lijnzijde schroefterminal 1.5...6 mm2 AWG 14...AWG 10
Motorschroefterminal 1.5...6 mm2 AWG 14...AWG 10
met veiligheidssysteem met veilig beperkt toerental (SLS) Dat is waar.
Met veiligheidsfunctie Veilig remmanagement (SBC/SBT) Dat is waar.
Met veiligheidssysteem (SOS) Vervalsing
Met veiligheidspunt Veiligheidspositie (SP) Vervalsing
Met veiligheidsfunctie Beveiligde programmeerbare logica Vervalsing
met een veiligheidsfunctie voor een veilige snelheidsbewaker (SSM) Vervalsing
met veiligheidspunt Safe Stop 1 (SS1) Dat is waar.
Met sft fct Safe Stop 2 (SS2) Vervalsing
Met veiligheidspunt (STO) Dat is waar.
met veiligheidspositie (SLP) Vervalsing
met veiligheidsfunctie Veilig richting (SDI) Vervalsing
Beschermingstype Motor voor thermische bescherming
Veilig koppel van de motor
Motor met faseverlies
Verwarmingsaandrijving
Veilig koppel zonder aandrijving
Oververhittingsaandrijving
Overstroom aandrijving
Uitgangsoverdracht tussen motorfase en aarding
Uitgangsoverdracht tussen motorfasen
Kortsluiting tussen motorfase en aarding
Kortsluiting tussen motorfasen
Motorfaseverlies aandrijving
DC-bus overspanningsdrijving
Lijnvoorziening met overspanningsaandrijving
Onderspanningsaandrijving
Inputverlies aanvoer aandrijving
Overschrijding van de maximumsnelheid
Breuk op de besturingsaandrijving
Breedte 4.33 inch (110.0 mm)
Hoogte 10.63 inch (270.0 mm)
Diepte 9.21 inch (234,0 mm)
Nettogewicht 6.39 lb (US) (2,9 kg)
Continu uitgangsstroom 16.5 A 4 kHz normaal werk
12.7 Een 4 kHz zwaargewicht
Milieu
Werkshoogte <= 9842,52 ft (3000 m) met een stroomvermindering van meer dan 1000 m
Werkplek Verticaal +/- 10 graden
Certificering van producten UL
CSA
TÜV
EAC
CTick
markering CE
Normen IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Montage-stijl met warmteafvoer
Elektromagnetische compatibiliteit Elektrostatische ontladingsvastheidstest niveau 3 IEC 61000-4-2
Immuniteitstest op radio-frequente elektromagnetische velden, niveau 3 IEC 61000-4-3
Elektrische snelle transitieve/ontploffingsvastheidstest niveau 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs overspanningsvastheidstest niveau 3 IEC 61000-4-5
Uitgevoerde radiofrequentiebestendigheidstest niveau 3 IEC 61000-4-6
Milieuklasse (tijdens het gebruik) Klasse 3C3 volgens IEC 60721-3-3
Klasse 3S3 volgens IEC 60721-3-3
Maximale versnelling bij schok (tijdens het gebruik) 70 m/s2 bij 22 ms
Maximale versnelling bij trillingen (tijdens werking) 5 m/s2 bij 9...200 Hz
Maximale afbuiging onder trillingsbelasting (tijdens werking) 1.5 mm bij 2...9 Hz
Toegestane relatieve luchtvochtigheid (tijdens het gebruik) Klasse 3K5 volgens EN 60721-3
Volume koellucht 20077.44 Gal/uur (VS) (76,0 m3/uur)
Type koeling Gedwongen convectie
Overspanningscategorie Klasse III
Reguleringslus Verstelbare PID-regelaar
geluidsniveau 460,6 dB
Verontreinigingsgraad 2
Omgevingstemperatuur van het luchtvervoer -40...158 °F (-40...70 °C)
Omgevingsluchttemperatuur voor gebruik 5...122 °F (-15...50 °C) zonder verticale positie)
122...140 °F (50...60 °C) met verticale positie van de afkoelfactor)
Omgevingstemperatuur voor opslag -40...158 °F (-40...70 °C)
Isolatie Tussen stroom- en besturingsterminals
Bestel- en verzendgegevens
Categorie US1CP4B22182
Schema van de kortingen CP4B
GTIN 3606480966927
Terugkeerbaarheid - Nee, niet echt.
Land van oorsprong VS
Verpakkingseenheden
Eenheid Pakkettype 1 PCE
Aantal eenheden in pakket 1 1
Pakket 1 Hoogte 5.12 inch (13.000 cm)
Pakket 1 Breedte 14.57 inch (37.000 cm)
Pakket 1 Lengte 12.40 inch (31.500 cm)
Pakket 1 Gewicht 8.20 lb ((US) (3.720 kg)
Eenheid Pakkettype 2 P06
Aantal eenheden in verpakking 2 10
Pakket 2 Hoogte 29.53 inch (75.000 cm)
Pakket 2 Breedte 23.62 in (60.000 cm)
Pakket 2 Lengte 310,50 inch (80.000 cm)
Pakket 2 Gewicht 110.67 lb ((US) (50.200 kg)
