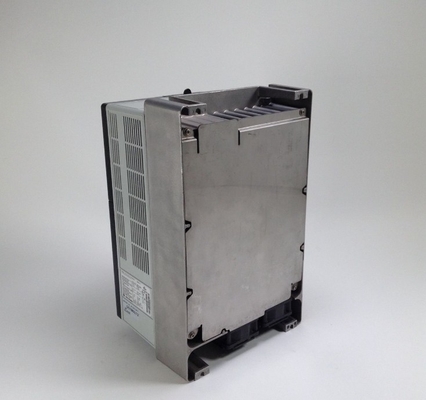

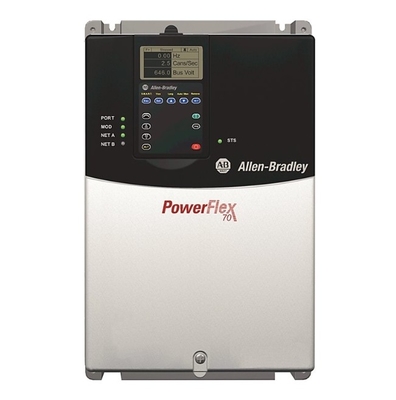

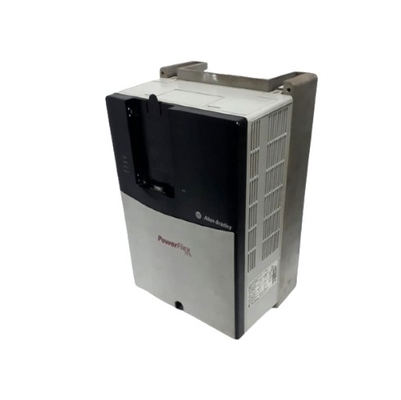

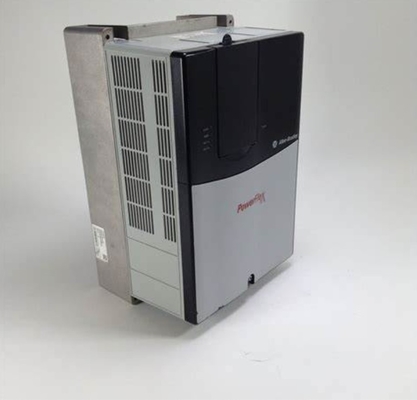

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC-aandrijving 400 V AC 3 fase 30 A 15 kW Normaal 11 kW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Plaats van herkomst China
Merknaam Allen-Bradley
Certificering CE
Modelnummer 20AC030A0AYNANC0
Min. bestelaantal 1
Prijs USD$1863
Verpakking Details Verpakking
Levertijd op voorraad
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 500 st

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Beschermingsgraad (IP) IP20 Aantal analoge uitgangen 1
Netspanning 400 V Geïntegreerde breukweerstand - Nee.
Markeren

3 fase PowerFlex70 wisselstroom aandrijving

,

11 kW PowerFlex70 AC aandrijving

,

400 V AC PowerFlex70 AC aandrijving
Laat een bericht achter
Productomschrijving

Technische specificaties

Mechanische apparatuur

Beschermingsgraad (IP) IP20
Schok 15 G-piek gedurende 11 ms (±1,0 ms)
Vibratie 0.152 mm (0,006 inch) verplaatsing, 1 G piek

Elektrische apparatuur

Aantal analoge uitgangen 1
Hoofdspanning 400 V
Geïntegreerde breukweerstand - Nee, niet echt.
Interne dynamische remweerstanden 62 Ohm
IGBT-rem IGBT-rem is geïnstalleerd
Afsluiting van de uitslag van de bus bij onderspanning 305V DC @ 380/400V
Niveaus van de onderspanning van de bus 300V DC @ 380/400V
Interne communicatiemodule Geen communicatie module
AC-invoer onderspanning 233V AC @ 380/400V
Busspanning, nom 540V DC @ 380/400V
Busoverspanning 810V DC @ 380/400V
Nominale stroom van de schakelaar, max. 120 A @ 400 V wisselstroom, driefasig
Motorcircuitbeschermer, max. 50 A @ 400 V wisselstroom, driefasig
Nominale uitgangsstroom, continu 30 A @ 400 V wisselstroom, 3-fase
Uitgangsstroom, 1 min 33 A @ 400 V wisselstroom, 3-fase
Nominale uitgangsstroom, 3 sec. 45 A @ 400 V wisselstroom, 3-fase
Logische controle doorlopen 0.5 seconden minimaal, 2 seconden typisch
remweerstand zonder aandrijving gemonteerde remweerstand
Invoerstroom 30.3 A @ 400 V wisselstroom, 3-fase
Documentatie Handleiding
Dragerfrequentie Standaardbesturing: 2, 3, 4, 5, 6, 7, 8, 9 en 10 kHz, vectorbesturing: 2, 4, 8 en 12 kHz, aandrijflijn gebaseerd op 4 kHz
Encoder vierkant 90° ± 27°
AC-invoeroverspanning Vervaardiging van elektrische apparaten
Inlaatvermogen 21 kVA @ 400V wisselstroom, 3-fasig
Tegenstroombepaling van de tijdvertraging met twee elementen 40...60 A @ 400 V wisselstroom, 3-fase
Nominatie van de veiligheidsstroom voor niet-tijdvertraging 40...120 A @ 400 V wisselstroom, 3-fase
Thermistor voor warmteafvoeringen Gecontroleerd door microprocessor overtemp trip
Verhouding tussen aandrijving en motorvermogen, max. Aanbevolen verhouding niet hoger dan 2:1
Stopmodus Meerdere programmeerbare stopmodussen, met inbegrip van: ′ Ramp, Coast, DC-rem, Fast-rem, Ramp-to-hold en S-curve
Frequentie nauwkeurigheid Digitale invoer: binnen ± 0,01% van de ingestelde uitgangsfrequentie
Versnelling/vertraging Twee onafhankelijk programmeerbare versnellings- en deceltijden.
Aantal digitale ingangen 6
Aantal digitale uitgangen 2
Aantal analoge ingangen 2
Interne verliezen in watt 42.9 W @ 400 V, 15 pk normale belasting
Motorspanning nom 460V @ 380...480V aandrijving, 480V nominale lijnspanning
Ondersteunend protocol voor DeviceNet - Ja, dat klopt.
Modelleer van de menselijke interface Geen HIM-blanke plaat.
Toepassing in industriële gebieden toegestaan - Ja, dat klopt.
Verlies van externe watten 432.9 W @ 400 V, 15 pk normale belasting
Totaal verlies in watt 475.8 W @ 400 V, 15 pk normale werkdruk
Ondersteunend protocol voor EtherNet/IP - Ja, dat klopt.
Lijnspanning nom 480V @ 380...480V aandrijving, 460V nominale motorspanning
Hoofdfrequentie 50 Hz
Uitgangsfrequentiebereik Standaardregeling: 0...400 Hz, verbeterde regeling: 0...500 Hz
Interne EMC-filtering Tweede milieufilter per EG-EMC-richtlijn (89/336/EEG)
Optie voor feedback Geen feedback.
Rij op vol vermogen 460...528V @ 380...480V aandrijving, nominale motorspanning 460V
Werkbereik van de aandrijving 342...528V @ 380...480V aandrijving, nominale motorspanning 460V
Regeling van het koppel Zonder feedback +/-10%, met feedback +/-5%
Type behuizing Panel bevestiging-IP20/NEMA Type 1
Nominale uitgangsstroom 30 ampère, 15 kW normaal, 11 kW zwaar, frame D
Koelventilatorwerking Frames B, D en E: ventilator werkt bij aanbrengen van stroom en in bedrijf
Beheersopties Verbeterde besturing met 24V I/O
Rijden met overstroom Software-stroomlimiet: 20...160% van de nominale stroom
Efficiëntie 970,5% bij nominale ampère, nominale lijnvolt
Encodervoorziening 5V/12V instelbaar ± 5%
De snelheidsregeling van de snelheid Zonder feedback (Vector Control-modus): 0,1% van de basissnelheid in snelheidsbereik 120:1, werkbereik 120:1, bandbreedte 30 rad/sec
Stroomgrenscapaciteit Proactieve stroomlimiet programmeerbaar vanaf 20 tot 160% van de nominale uitgangsstroom, onafhankelijk programmeerbaar proportioneel en integraal vermogen
Selecteerbare motorbesturing Sensorloze vector met volledige afstemming.
Frequentieregeling-snelheidsregeling Met slipcompensatie (volts per Hertz): 0,5% van het basisvermogen in snelheidsbereik 40:1, werkbereik 40:1, bandbreedte 10 rad/sec
Invoerfasen Driefasige ingang voorziet in volledige nominale stroom voor alle aandrijvingen.
Controlemethode Sine-codified PWM met programmeerbare dragerfrequentie.
Aantal HW-interfaces RS-232 2
Aantal HW-interfaces RS-485 2
Aantal HW-interfaces USB 2
Aantal fasen 3
Aantal fasen 3
Relatieve symmetrische nettovoltustolerantie 10 %
met stuurelement - Ja, dat klopt.
Ondersteunend protocol voor TCP/IP - Ja, dat klopt.
Ondersteunend protocol voor PROFIBUS - Ja, dat klopt.
Ondersteunend protocol voor CAN - Ja, dat klopt.
Ondersteunend protocol voor Modbus - Ja, dat klopt.
Toepassing in huishoudelijke en commerciële gebieden toegestaan - Ja, dat klopt.
Bescherming tegen overbelasting van de motor Klasse 10 motoroverschrijdingsbescherming volgens NEC-artikel 430 en motorovertemperatuurbescherming volgens NEC-artikel 430.126 (A) (2).
Invoerfrequentietolerantie 47 Hz
Werkcyclus van de encoder 50% ± 10%
Spanningsvermogen -10 %
Verplaatsingsvermogensfactor (alle aandrijvingen) 0.98 over het snelheidsbereik
Kortcircuit, max. 200000 ampère symmetrisch
Uitgangsspanningsgebied 0 tot nominale motorspanning
Type codeerder Inkrementeel, dubbel kanaal
Vermogen door te rijden 15 milliseconden bij volle belasting
Kortsluiting Fase-naar-fase op aandrijflijn
Ground fault trip Fase-to-ground op aandrijfwaarde
Verhouding van aandrijving tot motorvermogen, min Aanbevolen verhouding van ten minste 1:2
Regelaarlogische geluidsdichtheid Doorlopende regenboogstransitenten tot een piek van 1500 V
Lijntransitanten Tot 6000 volt piek per IEEE C62.41-1991
Nominale kortsluitingsstroom, max. Maximale kortsluitingsstroom die overeenkomt met de gespecificeerde veiligheids-/circuitbreakercapaciteit
Intermitterende overbelasting 110% overbelasting voor maximaal 1 minuut, 150% overbelasting voor maximaal 3 seconden

Bouw

Hoogte, ca. IP66, NEMA/UL Type 4X/12 voor gebruik binnen: 350 mm
Diepte, ca. IP66, NEMA/UL Type 4X/12 voor gebruik binnen: 210,7 mm
Breedte, ca. IP66, NEMA/UL Type 4X/12 voor gebruik binnen: 219,9 mm
Gewicht, ca. IP66, NEMA/UL Type 4X/12 voor gebruik binnen: 9,13 kg

Milieu

Hoogte Maximaal 1000 m (3300 ft.) zonder afwaardering
Beschermingsgraad (NEMA) 1
Temperatuur van de omringende lucht, max IP20, NEMA/UL Type 1: 0...50 °C (32...122 °F) zonder afwaardering
Atmosfeer De aandrijving mag niet worden geïnstalleerd in een gebied waar de omgeving vluchtige of corrosieve gassen, dampen of stof bevat.opslaan van de aandrijving waar deze niet aan een corrosieve atmosfeer wordt blootgesteld
Bergingstemperatuur -40 °C
Relatieve luchtvochtigheid 5...95% niet-condenserend
Verontreinigingsgraad 1 volgens EN 61800-5-1 Er komt geen vervuiling op, alleen droog niet-geleidende vervuiling, en heeft geen invloed
Verontreinigingsgraad 4 volgens EN 61800-5-1 De verontreiniging veroorzaakt aanhoudende geleidbaarheid, bijvoorbeeld door geleidend stof, regen of sneeuw
Verontreinigingsgraad 3 volgens EN 61800-5-1 Er ontstaat geleidende vervuiling, droog niet-geleidende vervuiling ontstaat en wordt geleid door condensatie
Verontreinigingsgraad 2 volgens EN 61800-5-1 Normaal gesproken treedt alleen niet-geleidende verontreiniging op. Soms is een tijdelijke geleidbaarheid, veroorzaakt door condensatie, te verwachten wanneer de aandrijving uit werking staat.
Graad van verontreiniging van het omliggende milieu Alle behuizingen zijn aanvaardbaar voor verontreinigingsgraad 1 en 2, een behuizing die IP54, NEMA/UL type 12 voldoet of overschrijdt, is vereist voor verontreinigingsgraad 3 en 4
