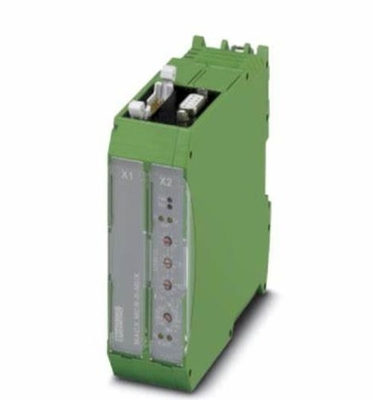

NS 35/7.5 of NS 32 Phoenix Contact 2865599 Sensor HART Multiplexer Protocol Type HART

Phoenix Contact - MACX ANALOG-serie Signalconditioning & Signal Converters MACX-analoogSignalconditioners bieden een uitstekende veiligheid voor toepassingen die een uitgebreide explosiebescherming en functionele veiligheid vereisen.met een vermogen van meer dan 50 WNaast de explosiebescherming voor alle zones en materialgroepen biedt MACX Analog ook functionele veiligheid in overeenstemming met SIL IEC/EN 61508 en PL EN ISO 13849.Voordelen:

• Hoge signaalkwaliteit met veilige elektrische isolatie en lange levensduur dankzij lage zelfverwarming
• Een aanzienlijke ruimtebesparing met een totale breedte van slechts 12,5 mm voor standaardfuncties met één en twee kanalen
• Flexibel voedingsmiddel: modulaire 24 V-stroombrugging met groepsfoutmelding of ingang met een breed bereik tot 230 V AC/DC
• Onderhoudsvriendelijke verbindingstechnologie met gecodeerde, aansluitbare eindblokken, met optionele schroef- of push-in verbinding
• Snelle signaalverbinding met compacte, robuuste beëindigingsdragers voor systeemkabels

• Nummer van de post	2865599
  Verpakkingseenheid	1 pc
  Minimale orderhoeveelheid	1 pc
  Verkoopsleutel	C402
  Productcode	CK11ZZ
  Kataloguspagina	De Commissie is van oordeel dat de in artikel 1, lid 2, van Verordening (EG) nr. 659/1999 bedoelde maatregelen in strijd zijn met het beginsel van gelijke behandeling.
  GTIN	4046356153898
  Gewicht per stuk (inclusief verpakking)	206.4 g
  Gewicht per stuk (exclusief verpakking)	206.4 g
  Tolltariefnummer	85176200
  Land van oorsprong	DE

• Belangrijkste commerciële gegevens

  Orde-sleutel	2865599
  Verpakkingseenheid	1 pc
  Kataloguspagina	Bladzijde 166.
  GTIN	4046356153898
  Gewicht per stuk (exclusief verpakking)	211.400 g
  Douanetariefnummer	85176200
  Land van oorsprong	DE (Duitsland)

  Afmetingen

  Breedte	35.2 mm
  Hoogte	99 mm
  Diepte	114.5 mm

  Omgevingscondities

  Omgevingstemperatuur (operatie)	-20 °C... 60 °C
  Omgevingstemperatuur (opslag/vervoer)	-40 °C... 80 °C
  Max. toelaatbare relatieve luchtvochtigheid (operatie)	≤ 95% (niet-condenserend)

  Interface voor veldtoestellen (HART)

  Kanalen	16 of 32; met behulp van een schakelaar verstelbaar
  Verbindingsmethode	Kabels met platte lint, 14 postposities (inclusief)
  Signaal	HART FSK
  HART-specificatie	HART Field Communication Protocol Rev. 6.0 (afwaarts compatibel tot en met Rev. 4.0); FSK Physical Layer Specification (Rev. 8.1)
  Display voor gegevensoverdracht	Twee gele "Tx" en "Rx" "HART" LED's
  Vertoonfout	Rode "ERR"-LED (blinkt in geval van een fout in de HART-bus)

  RS-485-interface

  Verbindingsmethode	D-SUB-9 vrouwelijke aansluiting
  Signaal	RS-485
  Gegevensstroomcontrole/protocollen	Compatibel met OPC HART server, PDM, PRM en FDT/DTM
  Aantal HART-multiplexers per bussegment	Maximaal 31
  Adresinstelling	0- Wat is er?127; met behulp van een roterende schakelaar aan de voorzijde
  Gegevenspercentage	9600 / 19200 / 38400 / 57600 [bps]; via een roterende schakelaar aan de voorzijde
  Transmissielengte	≤ 1200 m
  Afbeelding	Twee gele "Tx" en "Rx" "RS-485" LED's

  Algemene gegevens

  Voerspanning	24 V gelijkstroom
  Versmeltingsspanningsbereik	18 V... 31,2 V
  Typisch stroomverbruik	55 mA
  Nominaal vermogenverbruik	1.35 W
  Werkspanningsdisplay	Groene PWR-LED
  Onderspanningsbewaking	Ja (geen defecte apparaten / uitslagstatussen)
  Galvanische isolatie van het HART-signaal/RS-485	350 V wisselstroom
  Galvanische isolatie van HART-signalen	100 V gelijkstroom (capacitatief)
  Galvanische isolatie van HART-signaal/toevoer	350 V wisselstroom
  Galvanische isolatie van RS-485/toevoer	350 V wisselstroom
  Foutbewaking	Processorfout: LED "PWR" knippert; fout in HART-communicatie: LED "ERR" knippert
  Conformiteit	CE-conform
