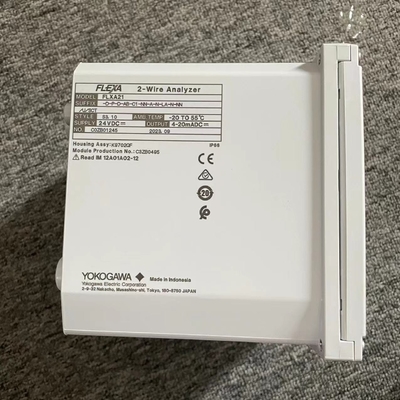

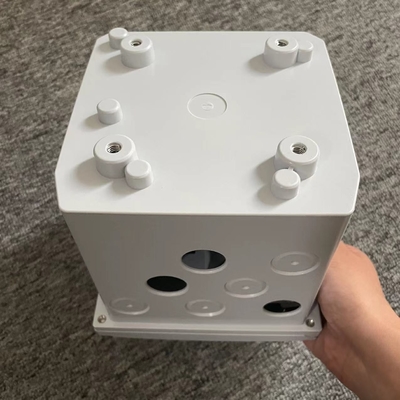

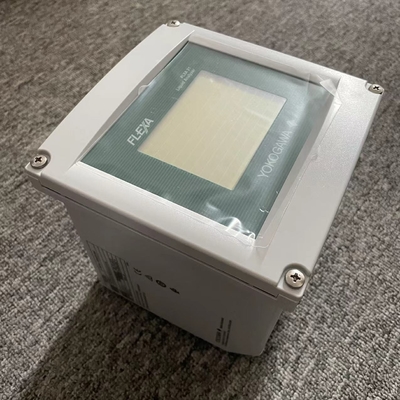

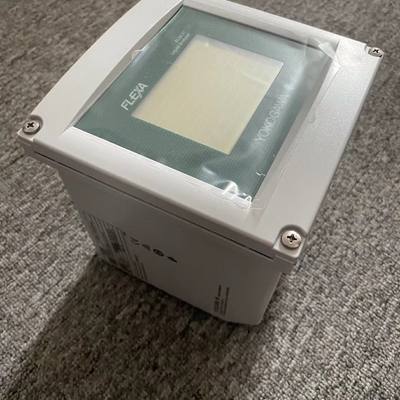

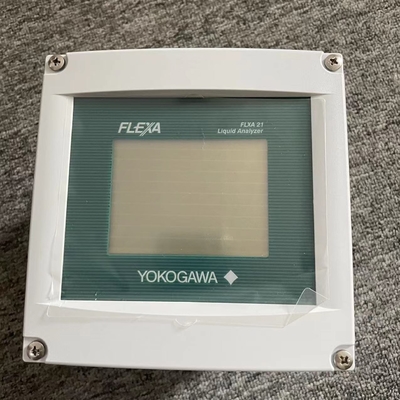

Originele Yokogawa FLEXA-reeks analysatoren FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN lage prijs

Home display (wanneer twee sensoren verbonden zijn) 6.35 Tag:PH 24.9 4mA PH1 20mA °C 24 mV pH Tag:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J Figuur 1.8 Voorbeeld van het home display Het home display verschijnt bij opstarten wanneer twee sensoren zijn aangesloten en het monitor display is uitgeschakeld. (Home display is niet beschikbaar wanneer slechts één sensor is aangesloten) A: Meetwaarde: Primaire waarde (grote letters/gebruikerskeuze) B, C: Meetwaarde:Secundaire en tertiaire waarden (kleine tekens) D: Eenheid voor de primaire waarde E: Tag nr. (gebruiker programmeerbaar) F: Sensor nr. G: Sensor wellness indicator (Meer ■ geeft de betere toestand aan.) H:Inrichting van het voertuig: Analoog uitgangsweergave en parameter (bijv.: PH1...PH=Parameter, 1=sensornummer) K: Fout/waarschuwingsindicatoren (geïndiceerd als knipperend alleen tijdens Fout/Waarschuwingsstatus) 4mA Diff-pH 20mA pH 0,03 C 6,35 24.9 °C 24 mV Tag: PH pH Berekende gegevens 4mA PH1 20mA pH 10,38 R(1) 25,0 °C 19 mV pH 10,38 Tag:PH Redundant systeem Figuur 1.9 Voorbeeld van thuis weergave van berekende gegevens en redundant systeem n Zoom display Volgende 20 12 4 mA 15.00 HOLD FAIL WASH Volgende figuur 1.10 Voorbeeld zoomdisplay Het zoomdisplay verschijnt wanneer de zoomknop op het hoofddisplay wordt ingedrukt.Het Zoom-display toont een eenvoudig te lezen grafische weergave van de uitvoerstatus. Als de communicatie is ingesteld op PH201G-distributeur, wordt de contacttoestand weergegeven door op Volgende te drukken.INLEIDING EN ALGEMENE OPSCHRIFTING > 1-9 IM 12A01A02-01E 9e editie : 23 maart 2018-00 n Trend display 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH Minimum Maximum Gemiddelde huidige proceswaarde Tijd:Metingswaarde (pH) Maximale waarde op dit scherm Minimale waarde op dit scherm PH pH1 A D B G E C F Figuur 1.11 Voorbeeld van trendweergave Trendweergave Het trendweergaveapparaat verschijnt wanneer de Trendknop op het Zoom-scherm wordt ingedrukt. A: X-as; Tijdas (gebruiker programmeerbaar van 15 minuten tot 14 dagen) B:Y-as; meetwaardeas (gebruikerprogrammabel) C: tag nr. D: huidige meetwaarde met eenheid E: trend (maximale, minimale en gemiddelde waarden tijdens de actualisatietijd van het scherm) F:Icon (huidige meetwaarde), en maximale en minimale waarden tot de weergave wordt bijgewerkt) G: Fout-/waarschuwingsindicatoren (alleen met knipperende ogen worden aangegeven tijdens Fout-/waarschuwingsstatus)
