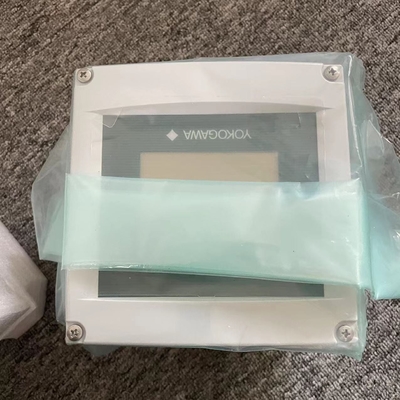

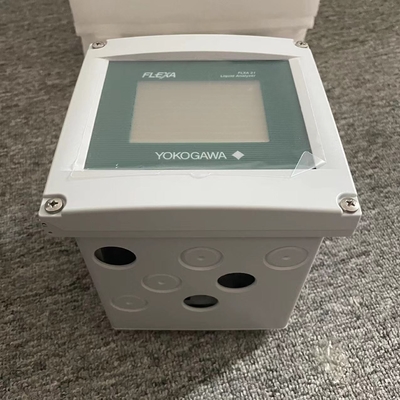

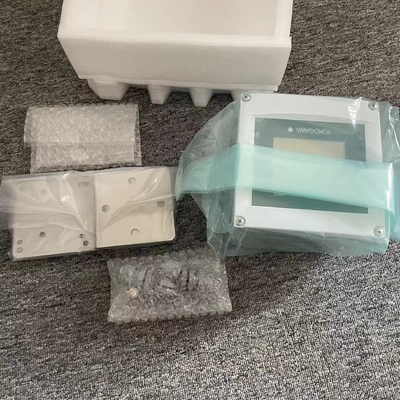

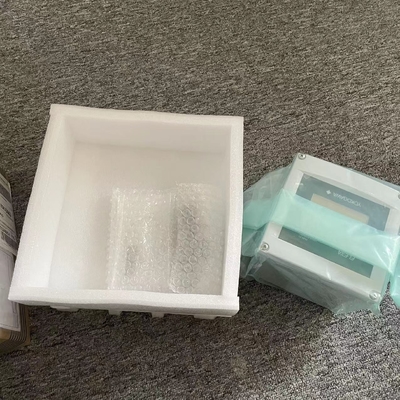

Yokogawa FLEXA-serie analysatoren FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Twee draad systeem analysator

De FLXA202/FLXA21 is weerbestendig en kan zowel binnen als buiten worden geïnstalleerd.zo dicht mogelijk bij de sensor worden geïnstalleerd om lange kabels tussen het instrument en de sensor te vermijdenWanneer de pH-sensor wordt gebruikt, mag de kabellengte, inclusief de sensorkabel, niet groter zijn dan 20 meter (65,6 voet); 60 meter (197 voet) wanneer de BA10-verlengdoos en de WF10-kabel worden gebruikt.Voor een geleidingssensor mag de kabellengte niet groter zijn dan 60 meter (197 voet)Voor opgeloste zuurstof mag de afstand tussen de sensorkabels niet hoger zijn dan 30 meter (100 voet).Selecteer een installatieplaats waar de omgevingstemperatuur en de luchtvochtigheid binnen de grenzen van de instrumentspecificaties liggen (zie hoofdstuk 2). Indien het instrument buiten wordt geïnstalleerd en direct aan zonlicht wordt blootgesteld, dient een zonnebeschermingshoed te worden gebruikt.10 tot 90% RH bij 40oC (niet-condenseren) Selecteer een installatieplaats die aan de volgende voorwaarden voldoet. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (VS), Type 4X ((Canada

Voor de veiligheid van de gebruiker en ter bescherming van het apparaat tegen storingen is de verbindingsmethode voor de aardingsterminal verschillend voor de FLXA202 en de FLXA21.de omvormerbehuizing moet altijd zijn aangesloten op een aarding van klasse D (aardweerstand van 100 ohm of minder). l Aarding van de FLXA202 behuizing Gebruik voor de aarding van de terminal buiten de omvormer behuizing (figuur 2.9A). Gebruik een ringterminal.het schild van een dubbelkern afgeschermde kabel aansluiten op de terminal op het eindblok in de converter. Sluit het schild niet aan op de aarding in de distributeur. l Aarding van de FLXA21-behuizing Sluit een enkele afzonderlijke kabel voor aarding aan op de aarding in de behuizing (figuur 2.9B).Gebruik een kabel met een buitendiameter van 3.4 tot en met 7 mm. Aangezien de kabel erg dun is, wordt de behuizing in de standaarddop van de kabelklier geplaatst en door de kabel geleid.Bij aansluiting van de converter op een distributeur, verbindt het schild van een dubbelkern afgeschermde kabel met de terminal op het eindblok in de converter.
