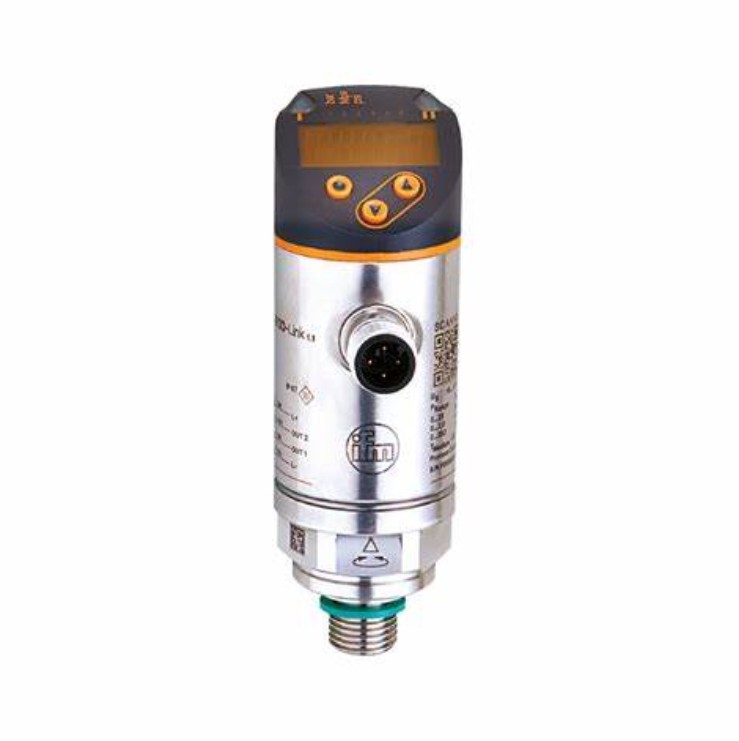

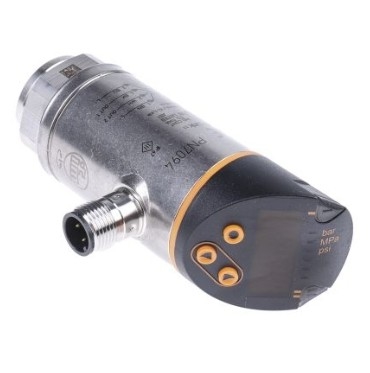

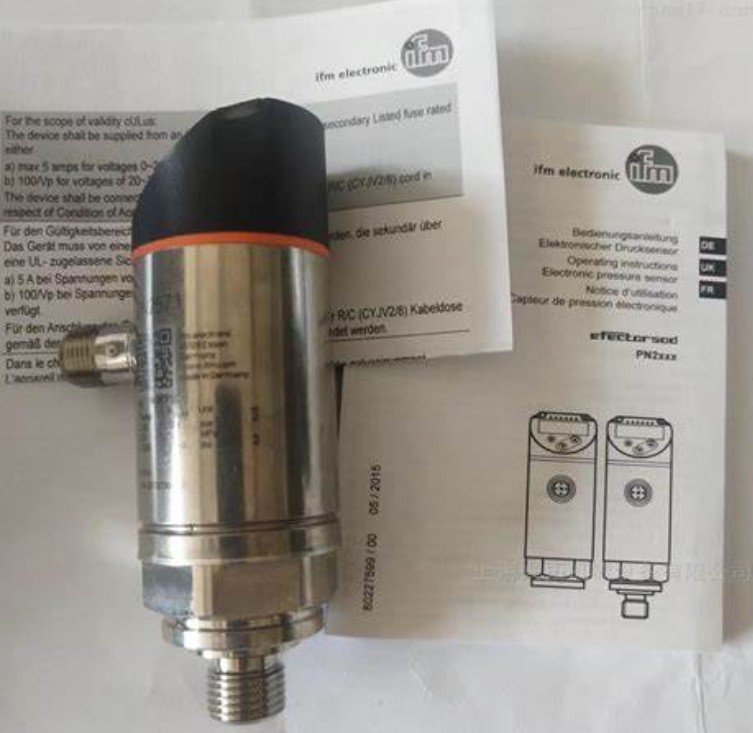

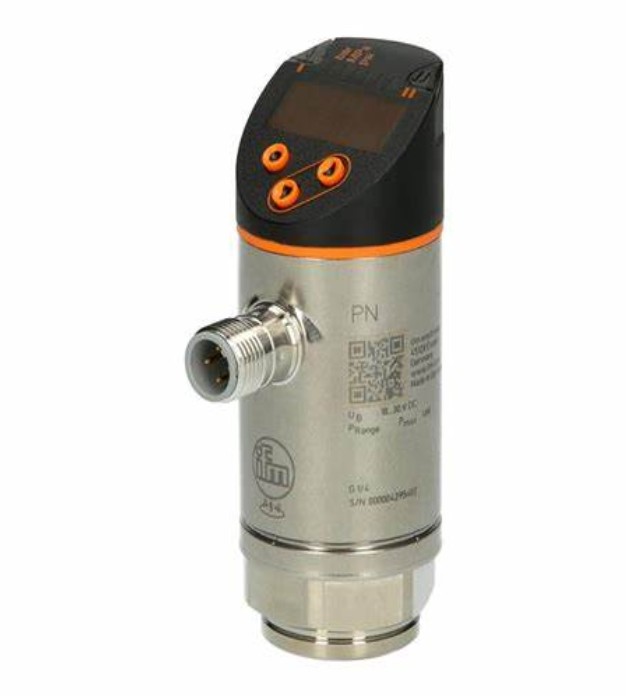

IFM-druksensor met scherm PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Plaats van herkomst China
Merknaam IFM
Certificering CE
Modelnummer PN2571
Min. bestelaantal 1
Prijs USD$370
Verpakking Details Verpakking
Levertijd 4-6 weken
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Gemiddelde temperatuur [°C] - 25...80 Vacuümweerstand [mbar] - 1000
Vertragingstijd voor aansteken [s] - Ja, dat klopt. Totaal aantal uitgangen 2
Markeren

PN2571 Druksensor met display

,

IFM Druksensor met display

,

VS Druksensor met display
Laat een bericht achter
Productomschrijving
Productkenmerken
Aantal ingangen en uitgangen Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1
Meetbereik
0...250 bar 0...3625 psi 0...25 MPa
Procesverbinding G 1/4 externe draad (DIN EN ISO 1179-2); interne draad:M5
Toepassing
Systemen geverfde contacten
Metingselement metalen dunne filmcellen
Toepassing voor industriële toepassing
Media vloeistoffen en gassen
Gemiddelde temperatuur [°C] - 25...80
Min. barstdruk
1200 bar 17400 psi 120 MPa
Beperking van de druk
500 bar 7250 psi 50 MPa
Vacuümweerstand [mbar] - 1000
Tipe druk relatieve druk
Elektrische gegevens
Werkspanning [V] 18...30 DC; (naar SELV/PELV)
Stroomverbruik [mA] < 35
Min. isolatieweerstand [MΩ] 100(500 V gelijkstroom)
Beschermingsklasse III.
Omgekeerde polariteitsbescherming - Ja, dat klopt.
Vertragingstijd voor aansteken [s] 0.3
Geïntegreerde waakhond - Ja, dat klopt.
Invoer / uitvoer
Aantal ingangen en uitgangen Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1
Outputs
Totaal aantal uitgangen 2
Uitgangssignaal schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
Elektrisch ontwerp PNP/NPN
Aantal digitale uitgangen 2
Uitgangsfunctie normaal geopend / gesloten; (configureerbaar)
Max. spanningsvermindering van de schakelingsuitgang DC [V] 2
Permanente nominale stroom van de schakeluitgang gelijkstroom [mA] 250
Schakelfrequentie DC [Hz] < 500
Aantal analoge uitgangen 1
Analoogstroomuitgang [mA] 4- Wat is er?20; (schaalbaar 1: 5)
Max. belasting [Ω] 500
Analoog uitgangsspanning [V] 0- Wat is er?10; (schaalbaar 1: 5)
Min. belastingweerstand [Ω] 2000
Bescherming tegen kortsluiting - Ja, dat klopt.
Type kortsluitingsbescherming ja (zonder sluiting)
Bescherming tegen overbelasting - Ja, dat klopt.
Meting/instelling bereik
Meetbereik
0...250 bar 0...3625 psi 0...25 MPa
Analoog startpunt
0...200 bar 0...2900 psi 0...20 MPa
Analoog eindpunt
50...250 bar 725...3625 psi 5...25 MPa
Fabrieksinstelling / CMPT = 2
Instellingspunt SP
1.5...250 bar 25...3625 psi 0.15...25 MPa
Resetpunt rP
0.5...249 bar 10...3610 psi 0.05- Wat is er?24.9 MPa
Min. verschil tussen SP en rP
1.5 bar 15 psi 0.15 MPa
In stappen van
0.5 bar 5 psi 00,05 MPa
Status_B Hoge resolutie / CMPT = 3
Instellingspunt SP
1.6...250 bar 23...3626 psi 0.16...25 MPa
Resetpunt rP
0.5...249 bar 8...3611 psi 0.05- Wat is er?24.9 MPa
Min. verschil tussen SP en rP
1.1 bar 15 psi 0.11 MPa
In stappen van
0.1 bar 1 psi 00,01 MPa
Genauigheid / afwijkingen
Precisiteit van het schakelpunt [% van de span] < ± 0,4(Doorzetten omlaag 1:1)
Herhaalbaarheid [% van de span] < ± 0,1; (met temperatuurschommelingen < 10 K; omlaag 1:1)
Afwijking van de kenmerken [% van de span] De testmethode is gebaseerd op de volgende methode:1; BFSL = Best Fit Straight Line; LS = grenswaardeinstelling)
Hystereseafwijking [% van de span] < ± 0,1(Doorzetten omlaag 1:1)
Langetermijnstabiliteit [% van de looptijd] < ± 0,05(Doorzetten 1:1; per 6 maanden)
Temperatuurcoëfficiënt nulpunt [% van de span / 10 K] 0,2; (-25...80 °C)
Temperatuurcoëfficiënt overspanning [% van de overspanning / 10 K] 0,2; (-25...80 °C)
Opmerkingen over de nauwkeurigheid / afwijking nauwkeurigheid van het schakelpunt, lineaire fout volgens DNV GL: < ± 1%: < ± 1%
Reactietijden
Reactietijd [ms] < 15
Vertragingstijd programmeerbaar dS, dr [s] 0- Wat is er?50
Dampproceswaarde dAP [s] 0- Wat is er?4
Demping voor de analoge uitgang dAA [s] 0- Wat is er?4
Max. reactietijd analoge uitgang [ms] 3
Software / programmering
Opties voor het instellen van parameters hysteresis / venster; normaal geopend / gesloten; aan/uit-vertraging; demping; weergave-eenheid; stroom-/spanningsuitgang
Interfaces
Communicatie-interface IO-Link
Transmissie type COM2 (38,4 kBaud)
IO-Link herziening 1.1
SDCI-norm IEC 61131-9
SIO-modus - Ja, dat klopt.
Vereiste hoofdhavenklasse A; (wanneer pin 2 niet is aangesloten: B)
Ondersteunde apparaat-ID's
Type operatie DeviceID
Fabrieksinstelling / CMPT = 2 460
Status_B Hoge resolutie / CMPT = 3 639
Notitie
Voor meer informatie zie het IODD PDF-bestand onder "Downloads"
Fabrieksinstelling / CMPT = 2
Profielen Intelligente sensor: verwerkingsgegevensvariabele; apparaatidentificatie, apparaatdiagnostiek
Min. procescyclustijd [ms] 2.3
IO-Link resolutiedruk [bar] 0.1
IO-Link-procesgegevens (cyclisch)
Functie bitlengte
druk 14
binaire wisselinformatie 2
IO-Link-functies (acyclisch) toepassingsspecifieke tag
Status_B Hoge resolutie / CMPT = 3
Profielen Smart Sensor ED2: Digitale meetsensor (0x000A), identificatie en diagnose (0x4000)
Min. procescyclustijd [ms] 3
IO-Link resolutiedruk [bar] 0.1
IO-Link-procesgegevens (cyclisch)
Functie bitlengte
druk 16
status van het apparaat 4
binaire wisselinformatie 2
IO-Link-functies (acyclisch) toepassingsspecifieke tag
Bedrijfsomstandigheden
Omgevingstemperatuur [°C] - 25...80
Bergingstemperatuur [°C] - Viertig.100
Bescherming IP 65; IP 67
Tests/goedkeuringen
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Schokbestendigheid
DIN EN 60068-2-27 50 g (11 ms)
Trillingsweerstand
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [jaren] 129
UL-goedkeuring
UL-goedkeuringsnummer J014
Richtlijn drukapparatuur goede technische praktijken; kan worden gebruikt voor groep 2-vloeistoffen; groep 1-vloeistoffen op aanvraag
Mechanische gegevens
Gewicht [g] 261.5
Materiaal roestvrij staal (630/1.4542/17-4 PH); roestvrij staal (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materialen (gewatteerde delen) roestvrij staal (630/1.4542/17-4 PH)
Min. drukcycli 100 miljoen
Vergrendelingskoppel [Nm] 25- Wat is er?35; (aanbevolen trekmoment; afhankelijk van smeer, afdichting en druk)
Procesverbinding G 1/4 externe draad (DIN EN ISO 1179-2); interne draad:M5
Afdichting van de procesverbinding FKM (DIN EN ISO 1179-2)
Geïntegreerd beperkende element geen (kan worden aangepast)
Displays / bedieningselementen
Afbeelding
Display-eenheid 3 x LED, groen (bar, psi, MPa)
Overschakelingstatus 2 x gele LED
Gemeten waarden Alfanumerieke weergave, rood/groen, vier cijfers
