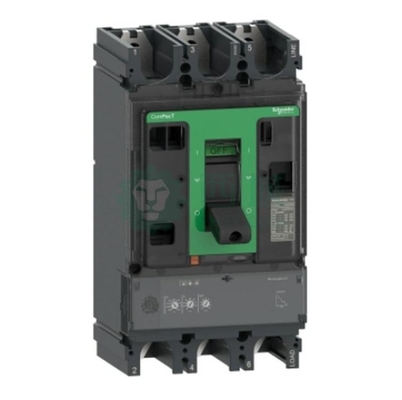

Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA bij 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 polen 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Plaats van herkomst China
Merknaam Schnerder
Certificering CE
Modelnummer C63N32D630
Min. bestelaantal 1
Prijs USD$400
Verpakking Details Verpakking
Levertijd In voorraad
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 500 st

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Bereik ComPacT nieuwe generatie Naam van het product ComPacT NSX nieuwe generatie
apparaten korte naam NSX630N polenbeschrijving 3P
Beschrijving van beschermde palen 3D
Markeren

3D-circuitbreaker ComPacT NSX630N

,

50kA schakelcompact NSX630N

,

MicroLogic 2.3 schakelcompact NSX630N
Laat een bericht achter
Productomschrijving



Voornaamst
Bereik ComPacT nieuwe generatie
Productnaam ComPacT NSX nieuwe generatie
Korte naam van apparaat NSX630N
product- of componenttype Zekering
Apparaattoepassing Verdeling
beschrijving van de polen 3P
Beschrijving van beschermde palen 3D
[In] nominale stroom 630 A bij 40 °C
[Ue] nominale bedrijfsspanning 690 V wisselstroom 50/60 Hz
Netwerktype AC
Netwerkfrequentie 50/60Hz
Geschiktheid voor isolatie Ja conform EN/IEC 60947-2
Gebruikscategorie Categorie A
[Icu] nominaal ultiem kortsluitbreekvermogen 85 kA Icu bij 220/240 V AC 50/60 Hz conform IEC 60947-2
50 kA Icu bij 380/415 V AC 50/60 Hz conform aan IEC 60947-2
42 kA Icu bij 440 V AC 50/60 Hz conform IEC 60947-2
30 kA Icu bij 500 V AC 50/60 Hz conform aan IEC 60947-2
22 kA Icu bij 525 V AC 50/60 Hz conform aan IEC 60947-2
10 kA Icu bij 660/690 V AC 50/60 Hz conform aan IEC 60947-2
50 kA bij 480 V AC 50/60 Hz conform UL 508
Prestatieniveau N 50 kA 415 V AC
Naam uitschakeleenheid MicroLogic 2.3
Trip-unittechnologie Elektronisch
Beveiligingsfuncties van de trip-unit LSoI
Controlerende type Schakelaar
Montagemodus van de stroomonderbreker Vast
Aanvullend
[Ui] nominale isolatiespanning 800 V wisselstroom 50/60 Hz
[Uimp] nominale impulshoudspanning 8kV
[Ics] nominaal kortsluitvermogen 85 kA bij 220/240 V AC 50/60 Hz conform IEC 60947-2
50 kA bij 380/415 V AC 50/60 Hz conform IEC 60947-2
42 kA bij 440 V AC 50/60 Hz conform aan IEC 60947-2
30 kA bij 500 V AC 50/60 Hz conform aan IEC 60947-2
11 kA bij 525 V AC 50/60 Hz conform IEC 60947-2
10 kA bij 660/690 V AC 50/60 Hz conform aan IEC 60947-2
Mechanische duurzaamheid 15000 cycli
Elektrische duurzaamheid 8000 cycli bij 440 V In/2
4000 cycli bij 440 V In
6000 cycli bij 690 V In/2
2000 cycli bij 690 V In
Vermogensverlies per pool 39,69 W
montagesteun Achterplaat
Montagepositie Horizontaal en verticaal
Plat op de rug
Bovenste verbinding Voorkant
nadeel verbinding Voorkant
Verbindingsafstand 45 mm
Beschermingstype L: voor overbelastingsbeveiliging (lange tijd)
Dus: voor kortsluitbeveiliging met vaste vertraging
I: voor onmiddellijke kortsluitbeveiliging
Beoordeling van de reiseenheid 630 A bij 40 °C
Type aanpassing lange tijd Ir (thermische beveiliging) Instelbaar 9 standen
[Ir] Instelbereik voor langdurige bescherming 250...630 Een
Instellingstype voor langdurige beschermingsvertraging tr Vast
[tr] bereik van de aanpassing van de vertraging van de langdurige bescherming 400 s bij 1,5 x Ir
16 s bij 6 x Ir
11 s bij 7,2 x Ir
thermisch geheugen 20 minuten voor en na het struikelen
Kortstondige beschermingsopname-instellingstype Isd Instelbaar 9 standen
[Isd] Instelbereik voor detectie van korte duur 1,5...10 x Ir
Kortstondige beschermingsvertraging aanpassing type tsd Vast
Onmiddellijke afstelling van de beveiligingsopname type Ii Vast
[Ii] Instelbereik voor onmiddellijke bescherming 6900 A
Bescherming tegen aardlekken Zonder
Zoneselectieve vergrendeling ZSI Zonder
Aantal sleuven voor elektrische hulpmiddelen 6 slot(s)
Lokale signalering Knipperende LED (groen) voor gebruiksklaar
LED 105% Ir (rood) voor overbelasting
LED 90% Ir (oranje) voor overbelasting
Breedte (B) 140mm
Hoogte (H) 255 mm
Diepte (D) 110 mm
netto gewicht 6,2 kilo
Omgeving
Normen EN/IEC 60947
Productcertificeringen CCC
EAC
Marinier
Categorie overspanning Klasse II
Beschermingsklasse tegen elektrische schokken Klasse II
Vervuilingsgraad 3 conform IEC 60664-1
IP-beschermingsgraad IP40 conform IEC 60529
IK-beschermingsgraad IK07 conform IEC 62262
Omgevingsluchttemperatuur voor bedrijf -25…70 °C
Omgevingstemperatuur voor opslag -50…85 °C
Relatieve vochtigheid 0…95%
Bedrijfshoogte 0...2000 m zonder derating
2000 m...5000 m met derating
Verpakkingseenheden
Eenheidstype van pakket 1 PCE
Aantal eenheden in pakket 1 1
Pakket 1 Hoogte 15,0cm
Pakket 1 Breedte 16,0cm
Pakket 1 Lengte 29,5 cm
Pakket 1 Gewicht 5.732kg
Eenheidstype van pakket 2 S04
Aantal eenheden in pakket 2 2
Pakket 2 Hoogte 30,0 cm
Pakket 2 Breedte 40,0cm
Pakket 2 Lengte 60,0 cm
Pakket 2 Gewicht 12.318kg
