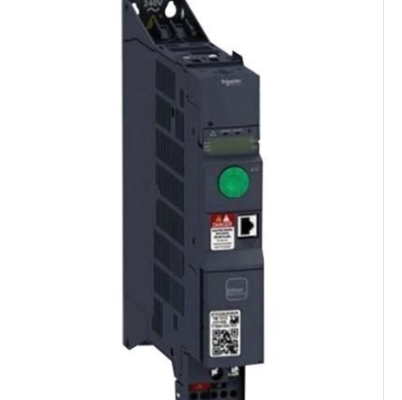

Schneider Variable Speed Drive, Altivar Machine ATV320, 0,75 kW, 380 tot 500 V, 3 fasen Boek

  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
Plaats van herkomst China
Merknaam Schneider
Certificering CE
Modelnummer ATV320U07N4B
Min. bestelaantal 1
Prijs USD$130
Verpakking Details Verpakking
Levertijd In voorraad
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 500 st

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Gamma van het product Altivarmachine ATV320 Variant Standaardversie
formaat van de aandrijving boek Opzettende wijze Montage van de kast
Markeren

3 fasen Schneider variabele snelheids aandrijving

,

0.75 kW Schneider variabele snelheids aandrijving
Laat een bericht achter
Productomschrijving



Voornaamst
Productassortiment Altivar-machine ATV320
Product- of componenttype Variabele snelheidsaandrijving
Productspecifieke toepassing Complexe machines
variant Standaard versie
Formaat van de schijf Boek
Montagemodus Kastbevestiging
Communicatiepoortprotocol Modbus serieel
Kan openen
Optiekaart Communicatiemodule, CANopen
communicatiemodule, EtherCAT
communicatiemodule, Profibus DP V1
communicatiemodule, PROFINET
communicatiemodule, Ethernet Powerlink
communicatiemodule, EtherNet/IP
communicatiemodule, DeviceNet
[VS] nominale voedingsspanning 380...500V - 15...10%
Nominale uitgangsstroom 2.3 Een
Motorvermogen kW 0,75 kW zware uitvoering
EMC-filter Geïntegreerd EMC-filter klasse C2
IP-beschermingsgraad IP20
Aanvullend
Discreet invoernummer 7
Discreet invoertype STO veilige koppeluitschakeling, 24 V DC1,5 kOhm
DI1...DI6 logische ingangen, 24 V DC 30 V)
DI5 programmeerbaar als pulsingang 0…30 kHz, 24 V DC 30 V)
Discrete invoerlogica Positieve logica (bron)
Negatieve logica (sink)
Discreet outputnummer 3
Discreet uitvoertype Open collector DQ+ 0…1 kHz 30 V DC 100 mA
Open collector DQ- 0…1 kHz 30 V DC 100 mA
Analoge ingangsnummer 3
Analoog ingangstype AI1 spanning 0...10 V DC 30 kOhm 10 bits
AI2 bipolaire differentiële spanning +/- 10 V DC 30 kOhm 10 bits
AI3-stroom 0...20 mA (of 4-20 mA, x-20 mA, 20-x mA of andere patronen afhankelijk van de configuratie) 250 Ohm 10 bits
Analoge uitgangsnummer 1
Analoog uitgangstype Softwarematig configureerbare stroom AQ1 0...20 mA 800 Ohm 10 bits
Softwarematig configureerbare spanning AQ1 0...10 V DC 470 Ohm 10 bits
Relaisuitgangstype Configureerbare relaislogica R1A 1 NO 100000 cycli
Configureerbare relaislogica R1B 1 NC 100000 cycli
Configureerbare relaislogica R1C
Configureerbare relaislogica R2A 1 NO 100000 cycli
Configureerbare relaislogica R2C
Maximale schakelstroom Relaisuitgang R1A, R1B, R1C resistief, cos phi = 1 3 A 250 V AC
Relaisuitgang R1A, R1B, R1C resistief, cos phi = 1 3 A 30 V DC
Relaisuitgang R1A, R1B, R1C, R2A, R2C inductief, cos phi = 0,4 7 ms 2 A 250 V AC
Relaisuitgang R1A, R1B, R1C, R2A, R2C inductief, cos phi = 0,4 7 ms 2 A 30 V DC
Relaisuitgang R2A, R2C resistief, cos phi = 1 5 A 250 V AC
Relaisuitgang R2A, R2C resistief, cos phi = 1 5 A 30 V DC
Minimale schakelstroom Relaisuitgang R1A, R1B, R1C, R2A, R2C 5 mA 24 V DC
Toegangsmethode Slaaf CANopen
4-kwadrantenwerking mogelijk WAAR
Asynchroon motorbesturingsprofiel Spanning/frequentieverhouding, 5 punten
Fluxvectorregeling zonder sensor, standaard
Spanning/frequentieverhouding - Energiebesparing, kwadratische U/f
Fluxvectorregeling zonder sensor - Energiebesparing
Spanning/frequentieverhouding, 2 punten
Synchroon motorbesturingsprofiel Vectorbesturing zonder sensor
Tijdelijke overkoppel 170…200 % van het nominale motorkoppel
Maximale uitgangsfrequentie 0,599 kHz
Acceleratie- en deceleratiehellingen Lineair
Ik
S
KLANTEN
Hellingwissel
Aanpassing van de acceleratie-/deceleratiehelling
Automatische stop bij acceleratie/deceleratie met DC-injectie
Motor slip compensatie Automatisch, ongeacht de belasting
Instelbaar 0...300 %
Niet beschikbaar in spanning/frequentieverhouding (2 of 5 punten)
Schakelfrequentie 2...16 kHz instelbaar
4...16 kHz met deratingfactor
Nominale schakelfrequentie 4kHz
Remmen tot stilstand Door DC-injectie
Geïntegreerde remchopper WAAR
Lijnstroom 3,6 A 380 V (zwaar)
2,7 A 500 V (zwaar)
Maximale ingangsstroom per fase 3.6 Een
Maximale uitgangsspanning 500V
Schijnbare kracht 2,3 kVA 500 V (zwaar)
Netwerkfrequentie 50-60Hz
Relatieve symmetrische netwerkfrequentietolerantie 5%
Toekomstige lijn Isc 5 kA
Basisbelastingstroom bij hoge overbelasting 3.0 Een
Vermogensverlies in W Ventilator 31 W 380 V 4 kHz
Met veiligheidsfunctie Veilig Beperkte Snelheid (SLS) WAAR
Met veiligheidsfunctie Veilig remmanagement (SBC/SBT) Onjuist
Met veiligheidsfunctie Veilige Bedrijfsstop (SOS) Onjuist
Met veiligheidsfunctie Veilige positie (SP) Onjuist
Met veiligheidsfunctie Veilige programmeerbare logica Onjuist
Met veiligheidsfunctie Veilige Snelheidsmonitor (SSM) Onjuist
Met veiligheidsfunctie Safe Stop 1 (SS1) WAAR
Met sft fct Veilige Stop 2 (SS2) Onjuist
Met veiligheidsfunctie Veilige koppeluitschakeling (STO) WAAR
Met veiligheidsfunctie Veilig Beperkte Positie (SLP) Onjuist
Met veiligheidsfunctie Veilige Richting (SDI) Onjuist
Beschermingstype Ingangsfase onderbreekt aandrijving
Overstroom tussen uitgangsfasen en aardingsaandrijving
Oververhittingsbeveiliging aandrijving
Kortsluiting tussen motorfasen aandrijving
Thermische beveiligingsaandrijving
Breedte 1,8 inch (45,0 mm)
Hoogte 12,8 inch (325,0 mm)
Diepte 9,6 inch (245,0 mm)
Netto gewicht 2,5 kg (5,5 lb)
Omgeving
Bedrijfspositie Verticaal +/- 10 graden
Productcertificeringen CE
ATEX
NOM
GOST
EAC
RCM
KC
markering CE
ATEX
UL
CSA
EAC
RCM
Normen EN 61800-5-1
Elektromagnetische compabiliteit Elektrostatische ontladingsimmuniteitstest niveau 3 IEC 61000-4-2
Test voor immuniteit van uitgestraalde radiofrequentie-elektromagnetische velden, niveau 3 IEC 61000-4-3
Elektrische snelle transiënte/burst-immuniteitstest niveau 4 IEC 61000-4-4
1,2/50 µs - 8/20 µs piekimmuniteitstest niveau 3 IEC 61000-4-5
Uitgevoerde radiofrequentie-immuniteitstest niveau 3 IEC 61000-4-6
Spanningsdips en onderbrekingen immuniteitstest IEC 61000-4-11
Milieuklasse (tijdens bedrijf) Klasse 3C3 volgens IEC 60721-3-3
Klasse 3S2 volgens IEC 60721-3-3
Maximale acceleratie bij schokimpact (tijdens bedrijf) 150 m/s² bij 11 ms
Maximale versnelling onder trillingsspanning (tijdens bedrijf) 10 m/s² bij 13...200 Hz
Maximale doorbuiging onder trillingsbelasting (tijdens bedrijf) 1,5 mm bij 2...13 Hz
Toegestane relatieve vochtigheid (tijdens bedrijf) Klasse 3K5 volgens EN 60721-3
Volume koellucht 2483,3 Gal/uur (VS) (9,4 m3/uur)
Overspanningscategorie derde
Regellus Instelbare PID-regelaar
Snelheidsnauwkeurigheid +/- 10% van nominale slip 0,2 Tn tot Tn
Vervuilingsgraad 2
Omgevingsluchttransporttemperatuur -13,0000000000…158,0000000000 °F (-25…70 °C)
Omgevingstemperatuur voor werking 14.0000000000…122.0000000000 °F (-10…50 °C) zonder derating
122,0000000000…140,0000000000 °F (50…60 °C) met deratingfactor
Omgevingstemperatuur voor opslag -13,0000000000…158,0000000000 °F (-25…70 °C)
Bestel- en verzendgegevens
Categorie VS1CP4B22152
Kortingsschema CP4B
GTIN 3606480966408
Retournabiliteit Ja
Land van herkomst ID kaart
Verpakkingseenheden
Eenheidstype van pakket 1 PCE
Aantal eenheden in pakket 1 1
Pakket 1 Hoogte 3,346 inch (8,500 cm)
Pakket 1 Breedte 10,827 inch (27,500 cm)
Pakket 1 Lengte 32.500 cm (12.795 inch)
Pakket 1 Gewicht 5,172 lb (VS) (2,346 kg)
Eenheidstype van pakket 2 P06
Aantal eenheden in pakket 2 24
Pakket 2 Hoogte 29,528 inch (75.000 cm)
Pakket 2 Breedte 23,622 inch (60,000 cm)
Pakket 2 Lengte 31.496 inch (80.000 cm)
Pakket 2 Gewicht 146,175 pond (VS) (66,304 kg)
