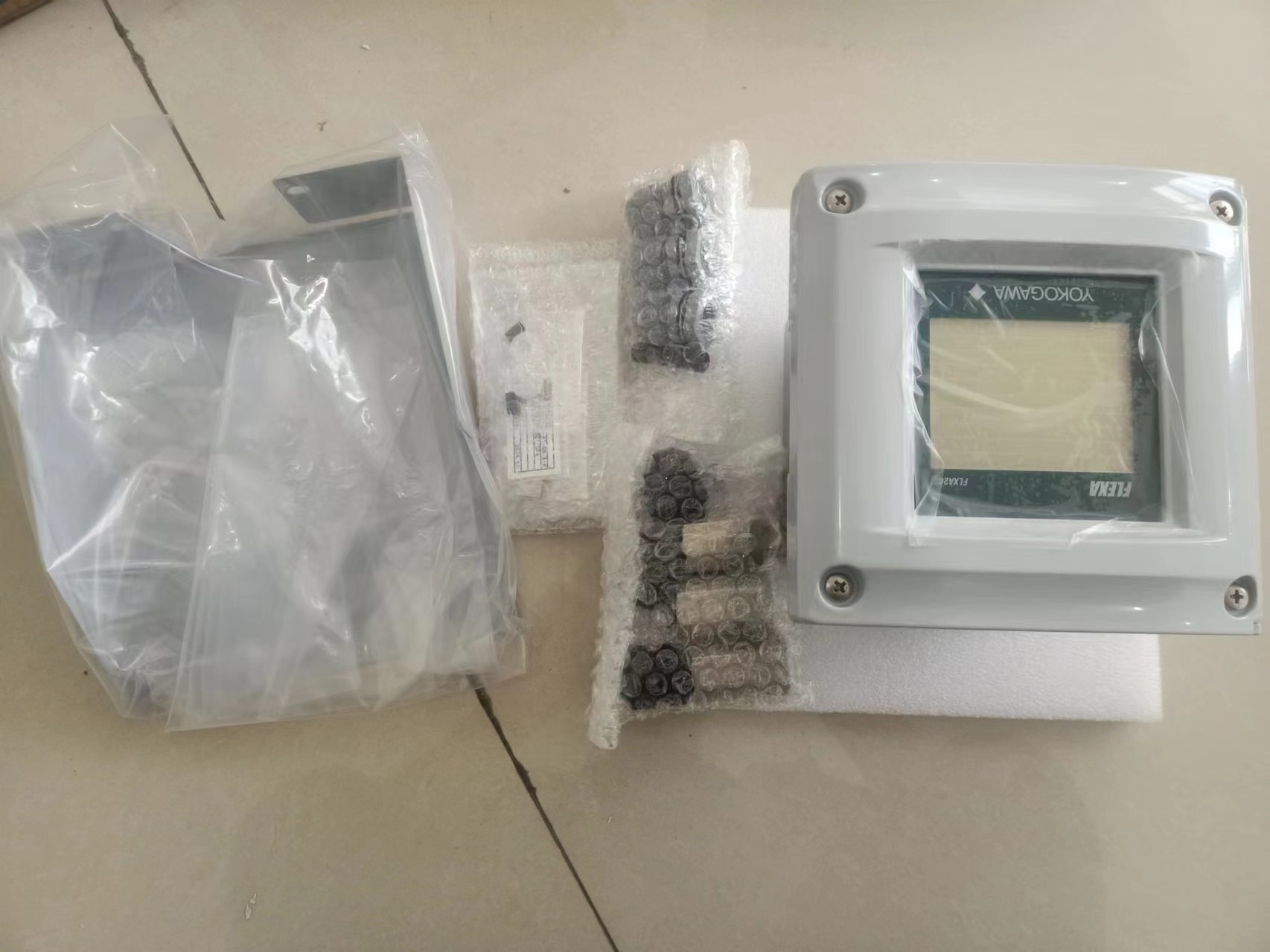

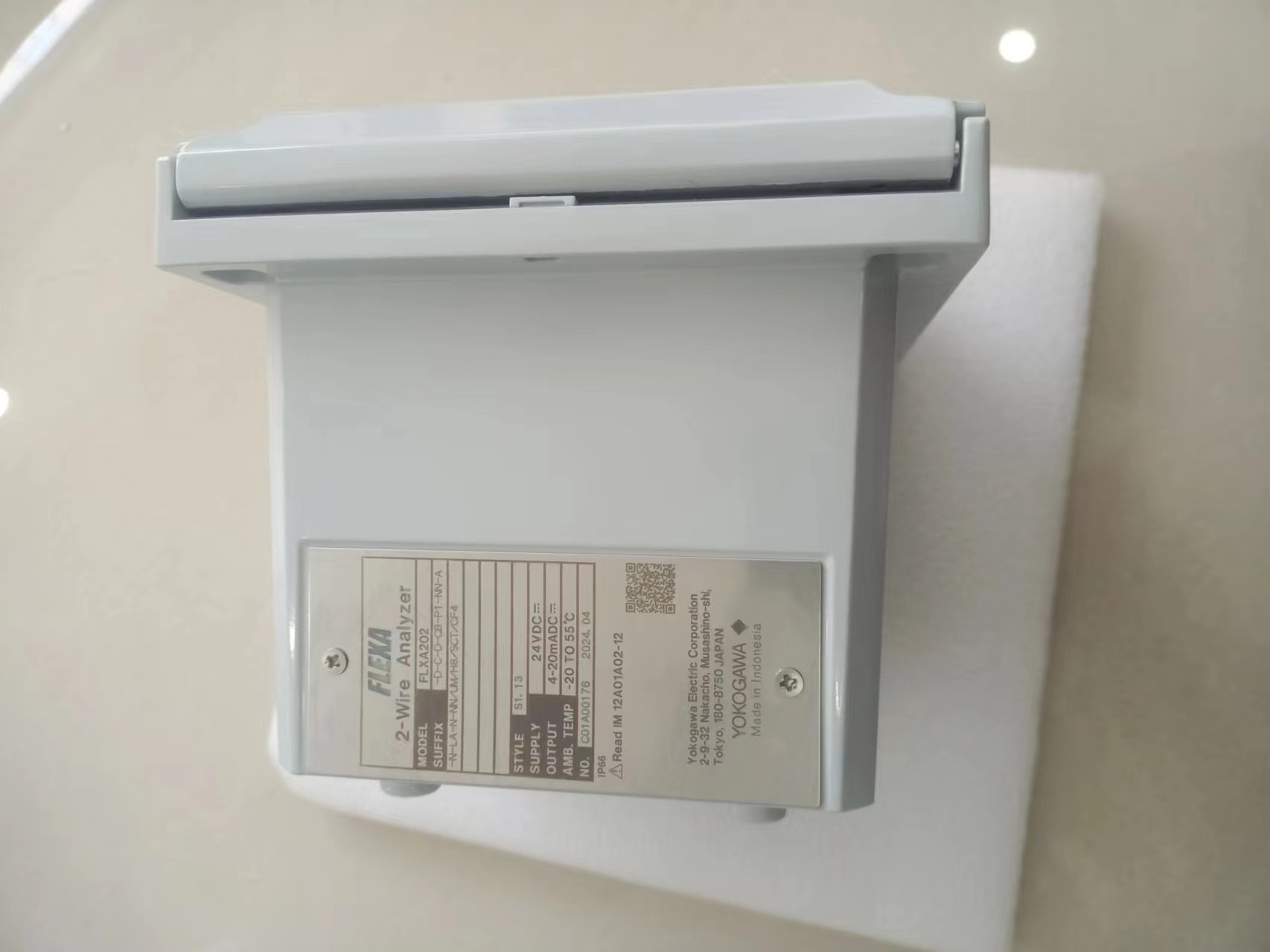

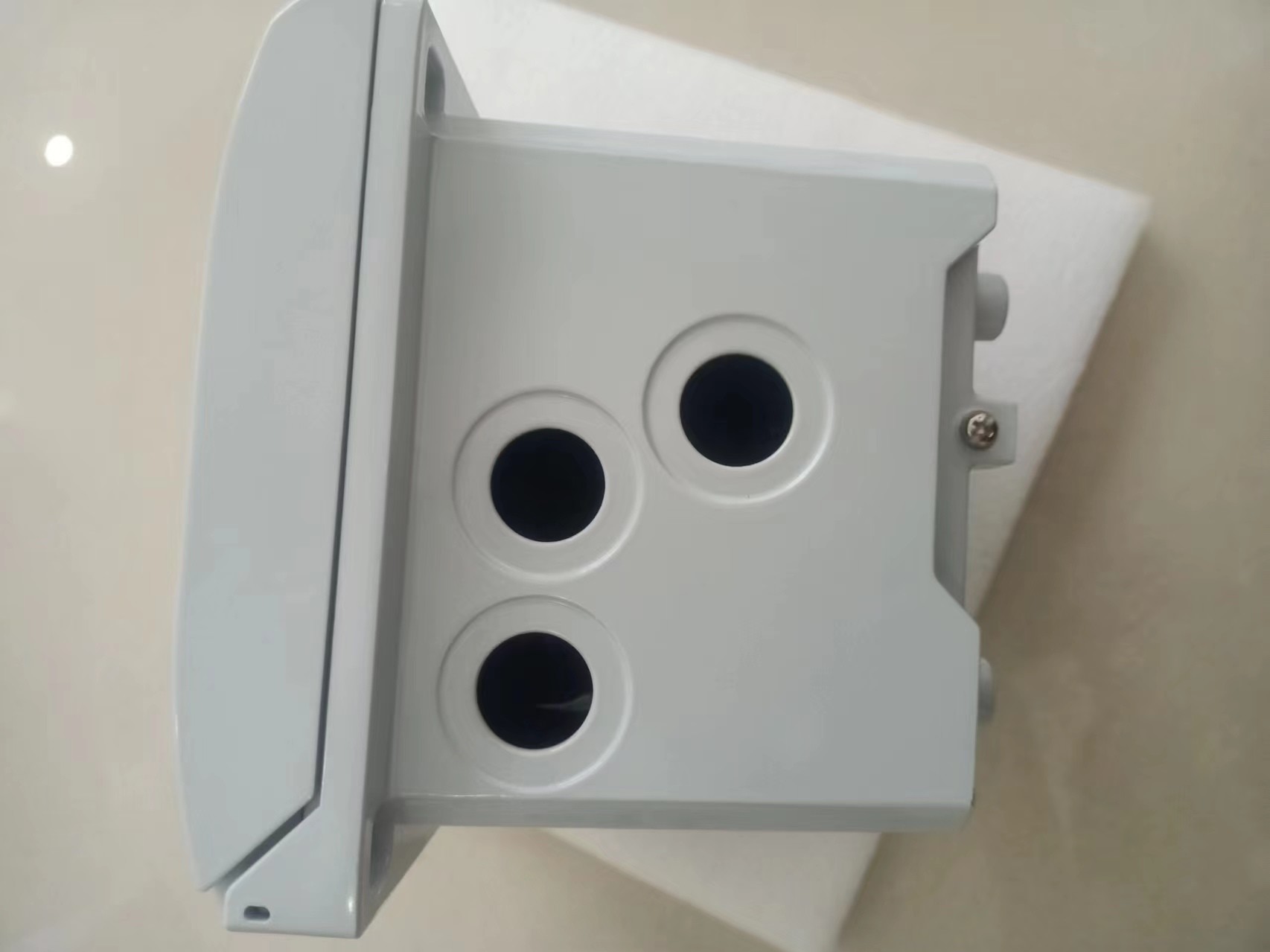

Yokogawa FLXA202 2-draad Dual Channel Transmitter/Analyzer uit Japan Customized OEM

Inductieve geleidbaarheid (ISC) ■ Invoerspecificatie Compatibel met de Yokogawa-serie ISC40 met geïntegreerde temperatuursensor: NTC30k of Pt1000. ■ Invoergeleidbaarheid:0 tot 2000 mS/cm bij een referentietemperatuur van 25 oCTemperatuur: -20 tot 140 oC Kabellengte: max. 60 meter totale lengte van vaste sensorkabel + WF10 ((J) verlengkabel.Invloed van de kabel kan worden ingesteld door het doen van een AIR CAL met de kabel verbonden met een droge cel. ■ Uitgangsbereik Leidingkracht: min. span: 100 μS/cm max. span: 2000 mS/cm (max 90% nul onderdrukking) Temperatuur: min. span 25 oC max.span 160 oC ■ Prestaties (nauwkeurigheid) (De specificaties worden uitgedrukt met gesimuleerde ingangen)) (Uitgangsbereik is 0-100 μS/cm of meer) Leiding: Lineariteit: ±(0,4 % F.S. + 0,3 μS/cm) Herhaalbaarheid: ±(0,4 % F.S. + 0,3 μS/cm) Temperatuur: ±0,3 oC Staprespons:90 % (< 2 decennia) in 8 secondenDe FLXA202 accepteert output van met een membraan bedekte Oxygen-sensoren.Deze sensoren kunnen galvanisch zijn., waarbij de sensor zijn eigen aandrijvingsspanning genereert of polarografisch type, waarbij de sensor gebruik maakt van externe aandrijvingsspanning van de omvormer.Het invoerbereik is 0 tot 50 μA voor galvanische sensoren en 0 tot 1 micro A voor polarografische sensoren.. Voor temperatuurcompensatie accepteert de FLXA202 Pt1000 (DO30 sensor) en NTC22k elementen (OXYFERM en OXYGOLD sensoren). ■ Invoerbereik DO30 sensor: Oploste zuurstof: 0 tot 50 mg/l (ppm) Temperatuur:-20 tot 150 oC Opmerking: Procestemperatuur voor DO30 is 0 tot 40 oC Hamilton-sensoren: Oxyferm: meetbereik: 10 ppb tot 40 ppm Temperatuurbereik: 0 tot 130 oC Oxygold G: meetbereik:2 ppb tot 40 ppm Temperatuurbereik: 0 tot 130 oC Oxygold B: meetbereik: 8 ppb tot 40 ppm Temperatuurbereik: 0 tot 100 oC ■ Uitgangsbereik DO-concentratie: mg/l (ppm): min.: 1 mg/l (ppm max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % verzadiging: min.: 10 % max.: 600 % Temperatuur: min. span 25 oC max. span 170 oC ■ Prestaties (nauwkeurigheid) (de specificaties worden uitgedrukt met gesimuleerde ingangen) Prestaties in ppm-modus: lineariteit: ±0.05 ppm of ±00,8% F.S., afhankelijk van wat groter is Herhaalbaarheid: ±0,05 ppm of ±0,8% F.S., afhankelijk van wat groter is Nauwkeurigheid: ±0,05 ppm of ±0,8% F.S., afhankelijk van wat groter is Prestaties in ppb-modus: Lineariteit: ±1 ppb of ±0.8% F.S, afhankelijk van wat groter is Herhaalbaarheid: ±1 ppb of ±0,8% F.S, afhankelijk van wat groter is nauwkeurigheid: ±1 ppb of ±0,8% F.S, afhankelijk van wat groter is Temperatuur lineariteit: ±0,3 oC Herhaalbaarheid: ±0,1 oC nauwkeurigheid:±0,3 oC Opmerking: "F.S". betekent de maximale instellingswaarde van de analysatoruitgang. 2-5. pH/Oxidatiereductiepotentieel (pH/ORP) met digitale sensor,FU20F pH/ORP SENCOM Sensor ■ Input Specification Tweerichtings digitale communicatie (RS-485) tussen FU20F en FLXA202 ■ Input Range (afhankelijk van FU20F) pH: 0 tot 14 pH ORP: -1500 tot 1500 mV rH: 0 tot 100 rH Temperatuur: -10 tot 105 oC ■ Uitgangsbereik pH: min. span 1 pH max. span 20 pH ORP: min. span 100 mV max. span 3000 mV rH: min. span 2 rH max.span 100 rH Temperatuur: min. span 25 oC max. span 170 oC Feb. 02, 2016-00 4 Alle rechten voorbehouden. Copyright © 2015, Yokogawa Electric Corporation GS 12A01A03-01EN 3. Electrical ■ Output Signal General:Een uitgang van 4-20 mA DC Note: Tolerantie: ±0,02 mA Bi-directionele digitale HART-communicatie, op een mA (4-20 mA) signaal geplaatst Uitgangsfunctie: Lineair of niet-lineair (21-staps tabel) Uitbrandfunctie:(NAMUR 43 behalve ISC) zonder HART/PH201G: naar beneden: 3,6 mA (signaal: 3,8 tot 20,5 mA voor pH/ORP, SC en DO) (signaal: 3,9 tot 20,5 mA voor ISC) naar boven: 22 mA Met HART/PH201G: naar beneden: 3,6 mA voor pH/ORP, SC en DO naar beneden: 3,9 mA voor ISC (signaal: 3,8 tot 20.5 mA voor pH/ORP, SC en DO) (signaal: 3,9 tot 20,5 mA voor ISC) Tot: 22 mA ■ Stroomvoorziening Nominale 24 V gelijkstroom schakelsysteem Een (1) Sensormodule (1 ingang): 16 tot 40 V gelijkstroom (voor pH/ORP (analoge sensor),SC en DO) 17 tot 40 V gelijkstroom (voor ISC) 21 tot 40 V gelijkstroom (voor pH/ORP SENCOM-sensor) Twee (2) sensormodules (2 ingangen): 22,8 tot 40 V gelijkstroom (voor pH/ORP (analoge sensor), SC en DO) Opmerking: wanneer de FLXA202 wordt gebruikt in de multi-drop-modus van HART-communicatie, wordt het uitgangssignaal veranderd van 12.5 mA gelijkstroom tot 4 mA gelijkstroom na het aanzetten van het stroomnetFiguur 1 Voerspanning en belastingweerstand voor pH/ORP (analoge sensor),SC en DO figuur 2 Voerspanning en belastingweerstand voor ISC en pH/ORP SENCOM-sensoren Feb. 02, 2016-00 ● Maximale belastingweerstand pH/ORP (analoge sensor), SC en DO: zie figuur 1. ISC en pH/ORP SENCOM sensor: zie figuur 2. ■ LCD-scherm met aanraakscherm: Zwart/wit:213 x 160 pixels Contrastinstelling beschikbaar op het touchscreen Boodschapstaal: 12 (Engels, Chinees, Tsjechisch, Frans, Duits, Italiaans, Japans, Koreaans, Pools, Portugees, Russisch en Spaans)Beschrijving van een selectie talen en taalnamen in het Engels. Opmerking: Alleen Engels alfabet en cijfers zijn beschikbaar voor een tagnummer, een aanvullende beschrijving voor elke waarde op het scherm en wachtwoorden. Opmerking: Alleen voor de berichttaal op het scherm,12 talen worden aangeboden.4. Mechanische en andere ■ Housing Case, Cover: • Aluminiumlegering gegoten + epoxycoating • Aluminiumlegering gegoten + urethaancoating • Aluminiumlegering gegoten + hoge anti-corrosiecoating Kleur:Zilveren grijze bescherming: IP66 (met uitzondering van Canada), type 4X (met uitzondering van Canada), type 3S/4X (met uitzondering van Canada) ■ Kabel- en eindkabelgrootte: Buitenste diameter: 6 tot 12 mm (geschikt voor M20-kabelklier)M4 koppel van de schroef: 1.2 N•m Draadterminal: pinterminal, ringterminal en spadeterminal kunnen worden gebruikt voor de stroomtoevoerterminals en sensorterminals van de analysator.Pinneterminaal■ Kabelintrede 3 gaten, M20-kabelklier x 3 stuks Close-up plug x 1 stuks Opmerking: Kabelklier en -plug worden geleverd met een analysator.maar niet in de analysator is gemonteerd. ■ Montage Montageapparatuur (optioneel): • Universele montagepakketten (Noot) • Montageapparatuur voor buizen en wanden • Montageapparatuur voor panelenDeze set bevat de pijpen en wand montage hardware en de panel montage hardwareHoed (optie):• roestvrij staal • roestvrij staal met urethaancoating • roestvrij staal met epoxycoating ■ roestvrijstaal tagplaatHet is een hangend type. 250 600 1000 0 18 24.7 V - 11.5 0.022 R = 1295 1617 22.8 40 Spanning (V) 2-sensor meting Belastingweerstand (Ω) Digitaal communicatiebereik (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 Behalve SENCOM Spanning (V) Lastweerstand (Ω) Digitaal communicatiebereik (HART) 18.2 21 5 Alle rechten voorbehouden. Copyright © 2015,Yokogawa Electric Corporation GS 12A01A03-01ENDeze geleidingsadapters worden geleverd met een analysator, maar niet in de analysator gemonteerd.■ Grootte van de behuizing 165 x 165 x 155 mm (W x H x D) (zonder kabel) ■ Gewicht ongeveer. 2.5 kg ■ Omgevingstemperatuur -20 tot +55 oC ■ Bergingstemperatuur -30 tot +70 oC ■ Vochtigheid 10 tot 90% RH bij 40oC (niet-condenserend) ■ Document; Papieren exemplaar: Starthandleiding geschreven in het Engels Veiligheidsmaatregelen geschreven in het Engels CD-ROM: Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 nr.61010-1 CAN/CSA-C22.2 nr.61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 Klasse A,Tabel 2 (Voor gebruik op industriële locaties) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 Klasse A, Groep 1 Korea Elektromagnetische conformiteitsstandaard Klasse A 한국 전자파적합성 기준 Installatiehoogte: 2000 m of minder Categorie op basis van IEC 61010:I (noot 1) Verontreinigingsgraad op basis van IEC 61010: 2 (Noot 2) Noot 1: Installatiekategorie, zogenaamde overspanningscategorie, specificeert de impulsstandspanning.twee-draad zender) wordt gebruikt voor aansluiting op circuits waarin maatregelen worden genomen om voorbijgaande overspanningen tot een passend laag niveau te beperkenOpmerking 2: De mate van verontreiniging geeft de mate aan van aanwezigheid van vaste, vloeibare, gasvormige of andere insluitsels die de dielectrische sterkte kunnen verminderen.Intrinsieke veiligheid en niet-brandbestrijding (suffixcode Type : -CB, -CD, -DD): ATEX Goedkeuring voor intrinsieke veiligheid Toepasselijke norm Explosieve atmosfeer EN 60079-0:2012/A11: 2013 Apparatuur - Algemene voorschriften EN 60079-11:2012 Bescherming van de apparatuur door intrinsieke veiligheid Type bescherming II 1 G Ex ia IIC T4 Ga-groep: II Categorie: 1G T4: voor omgevingstemperatuur:20 tot 55oC Atmosferedruk: 80kPa (0,8bar) tot 110kPa (1,1bar) IECEx Intrinsieke veiligheid goedkeuring Toepasselijke norm IEC 60079-0: 2011 Deel 0:Apparatuur - Algemene voorschriften IEC 60079-11: 2011 Deel 11: Bescherming van de apparatuur door intrinsieke veiligheid Type van bescherming Ex ia IIC T4 Ga T4: voor omgevingstemperatuur: 20 tot 55 °C Atmosferedruk: 80 kPa (0,8 bar) tot 110 kPa (1,1bar) FM Intrinsieke veiligheid en niet-incitatieve goedkeuring Toepasselijke norm Klasse-3600: Goedkeuringsstandaard 2011 voor elektrische apparatuur voor gebruik op gevaarlijke (geclassificeerde) plaatsen Algemene eis Klasse-3610:Goedkeuringsnorm 2010 voor intrinsiek veilige apparaten en aanverwante apparaten voor gebruik in klasse I, II en III, afdeling 1, Gevaarlijke (geclassificeerde) plaatsen Klasse-3611: 2004 Niet-brandbestrijdende elektrische apparatuur voor gebruik in klasse I en II, afdeling 2 en klasse III, afdelingen 1 en 2,Gevaarlijke (geclassificeerde) plaatsen Klasse-3810: 2005 Elektrische apparatuur voor meet-, controle- en laboratoriumgebruik ANSI/NEMA 250:2014 Gehalten voor elektrische apparatuur (maximaal 1000 volt) ANSI/ISA 60079-0 2013 Deel 0:Algemene eisen ANSI/ISA 60079-11 2014 Deel 11: Bescherming van de apparatuur door intrinsieke veiligheid Type van bescherming Klasse I, afdeling 1, groepen A, B, C en D (intrinsiek veilig) Klasse I, afdeling 2, groepen A, B, C en D (niet-brandbestrijdend) Klasse IZone 0, groepen IIC in Haza
