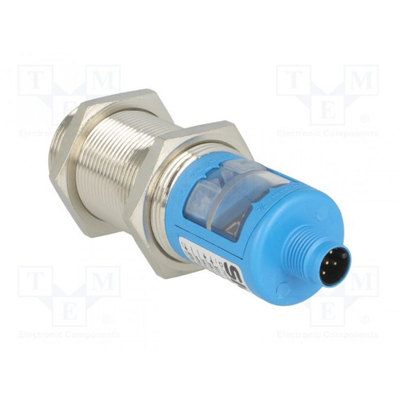

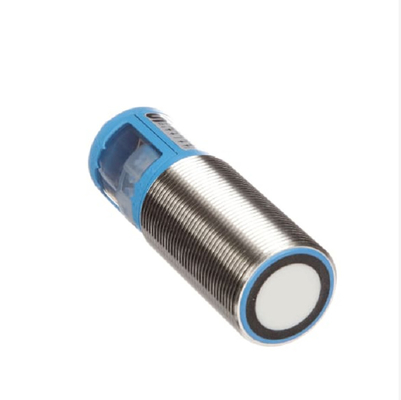

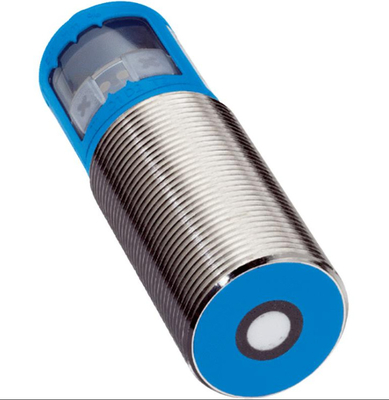

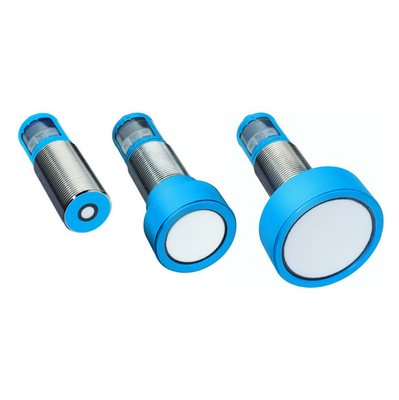

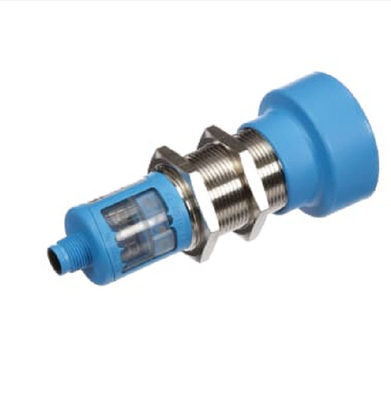

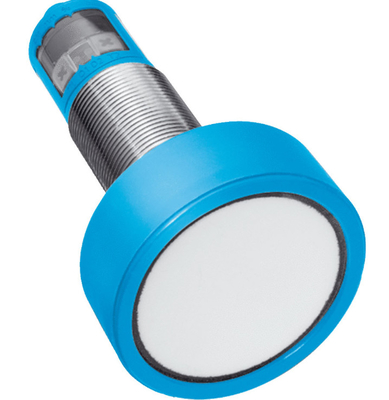

SICK Ultrasone afstandssensoren UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Gedetailleerde technische gegevens Mechanica/elektronica Voedingsspanning Vs DC 9 V... 30 V 1) 2) Energieverbruik ≤ 2.4 W 3) Initialisatietijd < 300 ms Ontwerp Cylindrische behuizingsmateriaal Metaal (vernikkelde messing), PBT, ultrasone transducer: polyurethaan schuim, glas epoxy hars) draad grootte M30 x 1.5 verbindingstype Mannelijke connector, M12, 5-pin indicatie LED display,2 x LED Gewicht 210 g Verzendas Rechte afmetingen (W x H x D) 47.5 mm x 47.5 mm x 102 mm Beschermingscategorie IP65 / IP67 Beschermingsklasse III 1) Grenzen, tegen omgekeerde polariteit beschermd Werken in kortsluitingsbeschermd netwerk: max. 8 A, klasse 2. 2) 15 V...30 V bij gebruik van de analoge uitgangsspanning.3) Zonder belasting. Veiligheidsgerelateerde parameters MTTFD 101 jaar DCavg 0% Prestaties Bewerkingsbereik, grensbereik 350 mm... 3.400 mm, 5,000 mm Doel Natuurlijke voorwerpen 1) In relatie tot de huidige gemeten waarde, minimale waarde ≥ resolutie. 2) Verwijzend naar de huidige meetwaarde. 3) Temperatuurcompensatie kan worden uitgeschakeld, zonder temperatuurcompensatie: 0,17 % / K.4) Vervolgens glad maken van de analoge uitgang2 ULTRASONIC DISTANCE SENSORS. SICK Productgegevensblad. 2024-06-27 07:49U30-214118 U30 ULTRASONIC DISTANCE SENSORS Resolutie ≥ 0.18 mm Herhaalbaarheid ± 0.15 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: geen kruisgesprekken met maximaal 50 sensoren Verstelbare meetfilters: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, minimale waarde ≥ resolutie. 2) Verwijzend naar de huidige meetwaarde. 3) Temperatuurcompensatie kan worden uitgeschakeld, zonder temperatuurcompensatie: 0,17 % / K.4) Vervolgens glad maken van de analoge uitgang, kan, afhankelijk van de toepassing, de responstijd met maximaal 200 % verhogen. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Spanning 0 V... 10 V, ≥ 100.000 Ω Resolutie 12 bit Multifunctionele input (MF) 1 x MF Hysteresis 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) Voor 4 mA...20 mA en VS ≤ 20 V max. belasting ≤ 100 Ω. Omgevingsgegevens Omgevingstemperatuur, werking: ¥25 °C... +70 °C Omgevingstemperatuur, opslag: ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 ECLAS 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Afmetingen (afmetingen in mm (inch)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Verbinding 2 Display 3 Montage moeren, SW 36 mm Verbinding type 1 2 4 3 5 4 ULTRASONIC DISTANCE SENSORS:49Veranderbaar zonder voorafgaande kennisgeving UM30-2141185-pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Synchronisatie en multiplex modus, Connect+ communicatie Aanpassing mogelijk 2 4 4 5 5 T1 D1 D2 T2 2 Display 4 Besturingselementen 5 Statusindicatoren 2024-06-27 07:4940 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04:40 00:04600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 Detectiegebied in mm (inch) 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188).98) Detectieruimte in mm (inch) 1 1 Detectieruimte afhankelijk van reflectie-eigenschappen, grootte en uitlijning van het object 2 Beperkend bereik 3 Bedieningsklasse 4 Voorbeeldobject:gelijnd plaat 500 mm x 500 mm
