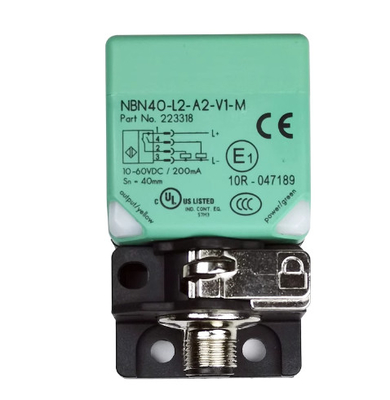

Oorspronkelijke P+F inductieve sensor NBN40-L2-A2-V1 inductieve sensor

Beschermingsniveau Gc (nA) Certificaat PF 15CERT3754 X CE-markering ATEX-markering ¬ II 3G Ex nA IIC T6 Gc De bijbehorende markering Ex kan ook op het bijgevoegde etiket worden afgedrukt.2012+A11:2013, EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. Hoge belastingstromen en kortsluitingen zijn niet toegestaan. Maximale werkspanning UBmax De maximale toelaatbare werkspanning UBmax is beperkt tot de waarden in de volgende lijst.Toleranties zijn niet toegestaan.. Maximaal toelaatbare omgevingstemperatuur TUmax afhankelijk van de belastingstroom IL en de maximale werkspanning UBmax Informatie kan worden genomen uit de volgende lijst. bij UBmax=30 V,IL=200 mA 48 °C (118.4 °F) bij UBmax=30 V, IL=100 mA 50 °C (122 °F) bij UBmax=30 V, IL=50 mA 51 °C (123.8 °F) bij UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Beschermingsniveau van de apparatuur Dc CE-markering ATEX-markering ¬ II 3D IP69K T 107 °C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the maxDe maximale oppervlaktetemperatuur bij maximale omgevingstemperatuur wordt aangegeven in de Ex-identificatie van het apparaat.bij UBmax=30 V, IL=200 mA 22 K bij UBmax=30 V, IL=100 mA 19 K bij UBmax=30 V, IL=50 mA 18 K bij UBmax=30 V,IL=25 mA 17 K Beschermingsniveau van de apparatuur Dc (tc) CE-markering ATEX-markering ¬ II 3D Ex tc IIIC T80°C Dc. 1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK Draadkleuren overeenkomstig EN 60947-5-2 (bruin) (wit) (blauw) (zwart) Group Duitsland:+49 621 776 4411 Zie “Algemene aantekeningen betreffende de productinformatie van ”. VS: +1 330 486 0001 Singapore: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com Inductieve sensor NBN40-L2-A2-V1-3G-3D 3 Release datum: 2018-11-13 10:42 Datum van uitgifte: 2018-11-13 130625_eng.xml Normen EN 60079-0:2012+A11:2013, EN 60079-31:2014 Bescherming door behuizing "tc" Een deel van de informatie in deze handleiding is specifieker dan de informatie in het gegevensblad.Algemeen De overeenkomstige gegevensbladjes, overeenstemmingsverklaringen, EG-typeonderzoekscertificaten, certificeringen en controleschets, indien van toepassing (zie gegevensblad), maken een integrerend deel uit van dit document.Deze documenten zijn te vinden op www.De maximale oppervlaktetemperatuur van het apparaat werd bepaald zonder een laag stof op het apparaat.Een deel van de informatie in deze handleiding is specifieker dan de informatie in het gegevensbladBijzondere voorwaarden Maximale toelaatbare omgevingstemperatuur TUmax afhankelijk van de belastingstroom IL en de maximale bedrijfsspanning UBmax Informatie kan worden genomen uit de volgende lijst.bij UBmax=30 V, IL=200 mA 48 °C (118,4 °F) bij UBmax=30 V, IL=100 mA 50 °C (122 °F) bij UBmax=30 V, IL=50 mA 51 °C (123,8 °F) bij UBmax=30 V, IL=25 mA 52 °C (125,5 °F)6 °F) Beschermingsniveau van de apparatuur Dc (tD) Algemeen Het apparaat moet worden bediend volgens de relevante gegevens in het gegevensblad en in deze handleiding.. De maximale oppervlaktetemperatuur is bepaald volgens methode A zonder stoflaag op de apparatuur. De in het gegevensblad vermelde gegevens zijn beperkt door deze gebruiksinstructie!De bijzondere voorwaarden moeten worden nageleefd! Bijzondere voorwaarden Maximale toelaatbare omgevingstemperatuur TUmax afhankelijk van de belastingstroom IL en de max.werkspanning UBmax Informatie kan worden afgeleid uit de volgende lijst:. bij UBmax=30 V, IL=200 mA 48 °C (118,4 °F) bij UBmax=30 V, IL=100 mA 50 °C (122 °F) bij UBmax=30 V, IL=50 mA 51 °C (123,8 °F) bij UBmax=30 V, IL=25 mA 52 °C (125,6 °F)
