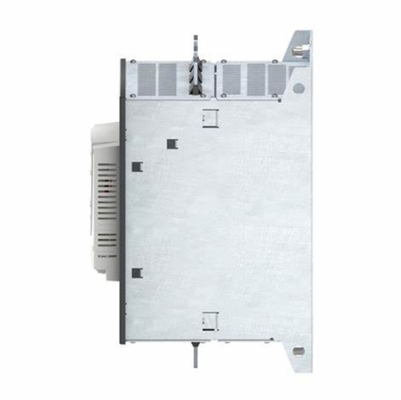

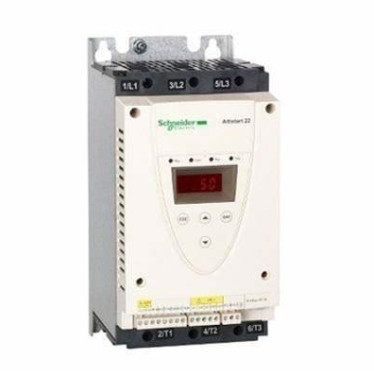

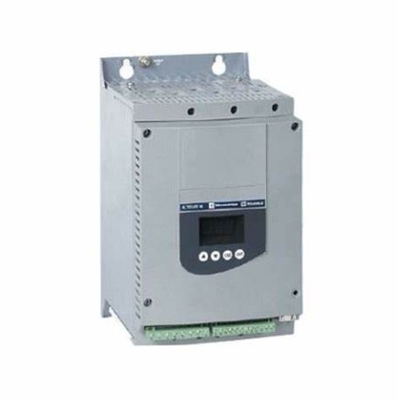

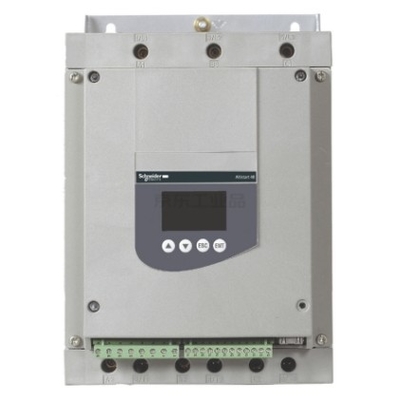

ATS22 serie 210A Soft Starter 3 fasen 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Plaats van herkomst China
Merknaam Schneider
Certificering CE
Modelnummer ATS22C21Q
Min. bestelaantal 1
Prijs USD$1250
Verpakking Details Verpakking
Levertijd In voorraad
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 500 st

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Gamma van het product altistart 22 Bestemming van het product asynchrone motoren
componentennaam ATS22 netwerknummer fasen 3 fasen
Markeren

110 kW zachte starter

,

230/440V softstarter

,

Schneider Electric Soft Starter
Laat een bericht achter
Productomschrijving

Hoofd
Productassortiment Altistart 22
Type product of onderdeel Zwakke start
Bestemming van het product met een vermogen van niet meer dan 50 W
Productspecifieke toepassing Pompjes en ventilatoren
Naam van het onderdeel ATS22
Aantal netfasen 3 fasen
[Us] nominale voedingsspanning 230...440 V - 15...10 %
Motorvermogen kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Fabrieksinstellingstroom 195 A
Verlies van vermogen in W 117 W voor standaardtoepassingen
Categorie van gebruik AC-53A
Type start Start met koppelregeling (stroom beperkt tot 3,5 inch)
IcL-startrating 210 A voor aansluiting in de motorvoeding voor standaardtoepassingen
IP-beschermingsgraad IP00
Aanvullende
Montage-stijl met warmteafvoer
Beschikbare functie Interne bypass
Grenzen van de voedingsspanning 195...484 V
Frequentie van de aanvoer 50...60 Hz - 10...10 %
netwerkfrequentie 45...66 Hz
Verbinding van het apparaat Naar de motor delta terminals.
In de motorvoorziening
[Uc] regelcircuitspanning 230 V - 15...10 % 50/60 Hz
Verbruik van besturingscircuits 20 W
Discrete uitvoernummer 2
Discrete uitgangstype Relais-uitgangen R1 230 V aan, alarm, start, gestopt, niet gestopt, starten, klaar C/O
Relais uitgangen R2 230 V aan, alarm, start, gestopt, niet gestopt, starten, klaar C/O
Minimale schakelstroom 100 mA bij 12 V gelijkstroom (relay-uitgangen)
Maximale schakelstroom 5 A 250 V wisselstroomresistentie 1 relais uitgangen
5 A 30 V gelijkstroomresistieve 1 relais-uitgangen
2 A 250 V AC-inductieve 0,4 20 ms relais-uitgangen
2 A 30 V gelijkstroominductieve 7 ms relais-uitgangen
Discrete invoernummer 3
Discrete invoertype (LI1, LI2, LI3) logica, 5 mA 4,3 kOhm
Discrete ingangsspanning met een vermogen van niet meer dan 50 kW
Discrete input logica Positieve logica LI1, LI2, LI3 bij toestand 0: < 5 V en <= 2 mA bij toestand 1: > 11 V, >= 5 mA
Uitgangsstroom 0.4...1 Icl verstelbaar
Invoer van PTC-sonde 750 Ohm
Communicatiepoortprotocol Modbus
Type aansluiting 1 RJ45
Communicatie data link Reeks
Fysieke interface RS485 multidrop
Overdrachtspercentage 4800, 9600 of 19200 basispunten
Geïnstalleerd apparaat 31
Beschermingstype Fasefout: lijn
Verwarming: motor
Warmtebescherming: starter
markering CE
Type koeling Gedwongen convectie
Werkplek Verticaal +/- 10 graden
Hoogte 425 mm
Breedte 206 mm
Diepte 299 mm
Nettogewicht 33 kg
Motorvermogensbereik AC-3 55...100 kW bij 200...240 V 3 fasen
110...220 kW bij 380...440 V 3 fasen
Type motorstarter Zwakke start
Milieu
Elektromagnetische compatibiliteit Leiding- en stralingsniveau A overeenkomstig IEC 60947-4-2
Afgedempte oscillerende golven niveau 3 conform IEC 61000-4-12
Elektrostatische ontlading niveau 3 conform IEC 61000-4-2
Immuniteit tegen elektrische transiënten niveau 4 conform IEC 61000-4-4
Immuniteit tegen stralingsinterferentie niveau 3 overeenkomstig IEC 61000-4-3
Spannings-/stroomimpulsniveau 3 conform IEC 61000-4-5
Normen IEC 60947-4-2
Certificering van producten CCC
UL
GOST
CSA
C-Tick
Trillingsweerstand 1 gn (f=13...200 Hz) conform IEC 60068-2-6
1.5 mm (f= 2...13 Hz) conform IEC 60068-2-6
Schokbestendigheid 15 gn voor 11 ms conform IEC 60068-2-27
Geluidsniveau 56 dB
Verontreinigingsgraad Niveau 2 conform IEC 60664-1
Relatieve luchtvochtigheid 0...95% zonder condens of druppelwater conform IEC 60068-2-3
Omgevingsluchttemperatuur voor gebruik -10...40 °C (zonder ontdooiing)
40...60 °C (met stroomvermindering van 2,2 % per °C)
Omgevingstemperatuur voor opslag -25...70 °C
Werkshoogte <= 1000 m zonder afschrijving
> 1000...< 2000 m met een stroomvermindering van 2,2 % per extra 100 m
Verpakkingseenheden
Eenheid Pakkettype 1 PCE
Aantal eenheden in pakket 1 1
Pakket 1 Hoogte 46.000 cm
Pakket 1 Breedte 40.000 cm
Pakket 1 Lengte 60.000 cm
Pakket 1 Gewicht 24.500 kg
Contractuele garantie
Garantie 18 maanden
