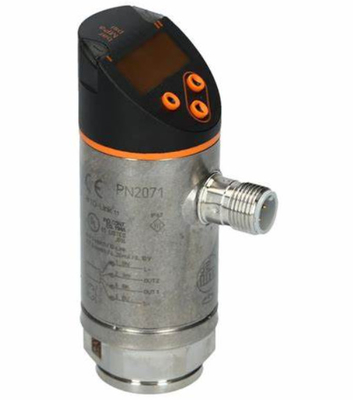

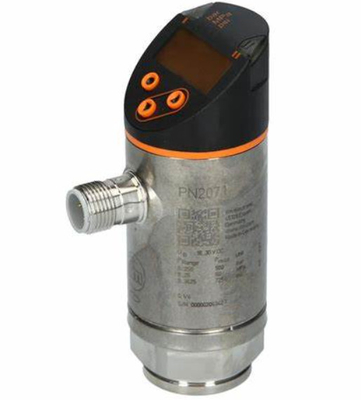

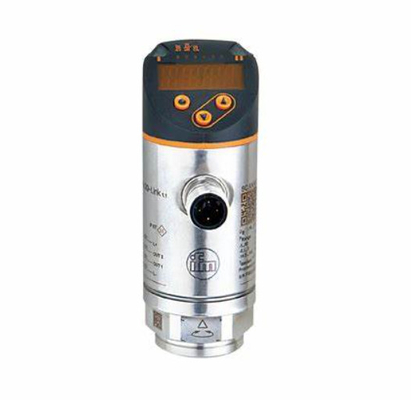

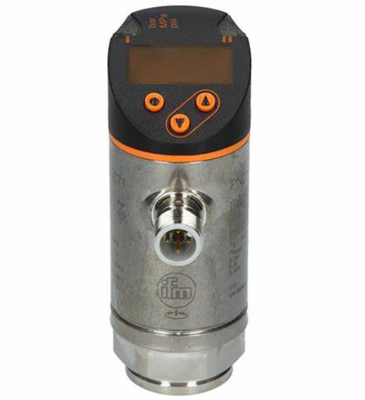

kenmerken van het product |
Aantal ingangen en uitgangen |
Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1 |
Meetbereik |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|

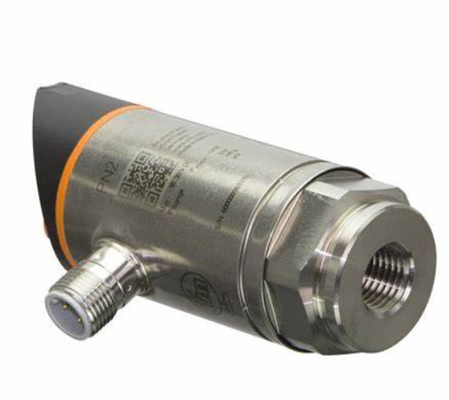

Procesverbinding |
G 1/4 Interne draad (DIN EN ISO 1179-2) |
Toepassing |
Systemen |
geverfde contacten |
Metingselement |
metalen dunne filmcellen |
Toepassing |
voor industriële toepassing |
Media |
vloeistoffen en gassen |
Gemiddelde temperatuur [°C] |
- 25...80 |
Min. barstdruk |
| 1200 bar |
17400 psi |
120 MPa |
|
Beperking van de druk |
|
Vacuümweerstand [mbar] |
- 1000 |
Tipe druk |
relatieve druk |
Elektrische gegevens |
Werkspanning [V] |
18...30 DC; (naar SELV/PELV) |
Stroomverbruik [mA] |
< 35 |
Min. isolatieweerstand [MΩ] |
100(500 V gelijkstroom) |
Beschermingsklasse |
III. |
Omgekeerde polariteitsbescherming |
- Ja, dat klopt. |
Vertragingstijd voor aansteken [s] |
0.3 |
Geïntegreerde waakhond |
- Ja, dat klopt. |
Invoer / uitvoer |
Aantal ingangen en uitgangen |
Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1 |
Outputs |
Totaal aantal uitgangen |
2 |
Uitgangssignaal |
schakelsignaal; analoog signaal; IO-Link; (configureerbaar) |
Elektrisch ontwerp |
PNP/NPN |
Aantal digitale uitgangen |
2 |
Uitgangsfunctie |
normaal geopend / gesloten; (configureerbaar) |
Max. spanningsvermindering van de schakelingsuitgang DC [V] |
2 |
Permanente nominale stroom van de schakeluitgang gelijkstroom [mA] |
250 |
Schakelfrequentie DC [Hz] |
< 500 |
Aantal analoge uitgangen |
1 |
Analoogstroomuitgang [mA] |
4- Wat is er?20; (schaalbaar 1: 5) |
Max. belasting [Ω] |
500 |
Analoog uitgangsspanning [V] |
0- Wat is er?10; (schaalbaar 1: 5) |
Min. belastingweerstand [Ω] |
2000 |
Bescherming tegen kortsluiting |
- Ja, dat klopt. |
Type kortsluitingsbescherming |
ja (zonder sluiting) |
Bescherming tegen overbelasting |
- Ja, dat klopt. |
Meting/instelling bereik |
Meetbereik |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|
Analoog startpunt |
| 0...200 bar |
0...2900 psi |
0...20 MPa |
|
Analoog eindpunt |
| 50...250 bar |
725...3625 psi |
5...25 MPa |
|
Fabrieksinstelling / CMPT = 2 |
Instellingspunt SP |
| 1.5...250 bar |
25...3625 psi |
0.15...25 MPa |
|
Resetpunt rP |
| 0.5...249 bar |
10...3610 psi |
0.05- Wat is er?24.9 MPa |
|
Min. verschil tussen SP en rP |
|
In stappen van |
|
Status_B Hoge resolutie / CMPT = 3 |
Instellingspunt SP |
| 1.6...250 bar |
23...3626 psi |
0.16...25 MPa |
|
Resetpunt rP |
| 0.5...249 bar |
8...3611 psi |
0.05- Wat is er?24.9 MPa |
|
Min. verschil tussen SP en rP |
|
In stappen van |
|
Genauigheid / afwijkingen |
Precies van het schakelpunt [% van de span] |
< ± 0,4(Doorzetten omlaag 1:1) |
Herhaalbaarheid [% van de span] |
< ± 0,1; (met temperatuurschommelingen < 10 K; omlaag 1:1) |
Afwijking van de kenmerken [% van de span] |
De testmethode is gebaseerd op de volgende methode:1; BFSL = Best Fit Straight Line; LS = grenswaardeinstelling) |
Hystereseafwijking [% van de span] |
< ± 0,1(Doorzetten omlaag 1:1) |
Langetermijnstabiliteit [% van de span] |
< ± 0,05(Doorzetten 1:1; per 6 maanden) |
Temperatuurcoëfficiënt nulpunt [% van de span / 10 K] |
0,2; (-25...80 °C) |
Temperatuurcoëfficiënt overspanning [% van de overspanning / 10 K] |
0,2; (-25...80 °C) |
Opmerkingen over de nauwkeurigheid / afwijking |
nauwkeurigheid van het schakelpunt, lineaire fout volgens DNV GL: < ± 1%: < ± 1% |
Reactietijden |
Reactietijd [ms] |
< 15 |
Vertragingstijd programmeerbaar dS, dr [s] |
0- Wat is er?50 |
Dampproceswaarde dAP [s] |
0- Wat is er?4 |
Demping voor de analoge uitgang dAA [s] |
0- Wat is er?4 |
Max. reactietijd analoge uitgang [ms] |
3 |
Software / programmering |
Opties voor het instellen van parameters |
hysteresis / venster; normaal geopend / gesloten; aan/uit-vertraging; demping; weergave-eenheid; stroom/spanningsuitgang |
Interfaces |
Communicatie-interface |
IO-Link |
Transmissie type |
COM2 (38,4 kBaud) |
IO-Link herziening |
1.1 |
SDCI-norm |
IEC 61131-9 |
SIO-modus |
- Ja, dat klopt. |
Vereiste hoofdhavenklasse |
A; (wanneer pin 2 niet is aangesloten: B) |
Ondersteunde apparaat-ID's |
| Type operatie |
DeviceID |
| Fabrieksinstelling / CMPT = 2 |
460 |
| Status_B Hoge resolutie / CMPT = 3 |
639 |
|
Notitie |
| Voor meer informatie zie het IODD PDF-bestand onder "Downloads" |
|
Fabrieksinstelling / CMPT = 2 |
Profielen |
Intelligente sensor: verwerkingsgegevensvariabele; apparaatidentificatie, apparaatdiagnostiek |
Min. procescyclustijd [ms] |
2.3 |
IO-Link resolutiedruk [bar] |
0.1 |
IO-Link-procesgegevens (cyclisch) |
| Functie |
bitlengte |
| druk |
14 |
| binaire wisselinformatie |
2 |
|
IO-Link-functies (acyclisch) |
toepassingsspecifieke tag |
Status_B Hoge resolutie / CMPT = 3 |
Profielen |
Smart Sensor ED2: Digitale meetsensor (0x000A), identificatie en diagnose (0x4000) |
Min. procescyclustijd [ms] |
3 |
IO-Link resolutiedruk [bar] |
0.1 |
IO-Link-procesgegevens (cyclisch) |
| Functie |
bitlengte |
| druk |
16 |
| status van het apparaat |
4 |
| binaire wisselinformatie |
2 |
|
IO-Link-functies (acyclisch) |
toepassingsspecifieke tag |
Bedrijfsomstandigheden |
Omgevingstemperatuur [°C] |
- 25...80 |
Bergingstemperatuur [°C] |
- Viertig.100 |
Bescherming |
IP 65; IP 67 |
Tests/goedkeuringen |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Schokbestendigheid |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
Trillingsweerstand |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [jaren] |
129 |
UL-goedkeuring |
| UL-goedkeuringsnummer |
J014 |
|
Richtlijn drukapparatuur |
goede technische praktijken; kan worden gebruikt voor groep 2-vloeistoffen; groep 1-vloeistoffen op aanvraag |
Mechanische gegevens |
Gewicht [g] |
234.5 |
Huizen |
buisvormig |
Afmetingen [mm] |
Ø 34 / L = 90.7 |
Materiaal |
roestvrij staal (630/1.4542/17-4 PH); roestvrij staal (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Materialen (gewatteerde delen) |
roestvrij staal (630/1.4542/17-4 PH) |
Min. drukcycli |
100 miljoen |
Vergrendelingskoppel [Nm] |
25- Wat is er?35; (aanbevolen trekmoment; afhankelijk van smeer, afdichting en druk) |
Procesverbinding |
G 1/4 Interne draad (DIN EN ISO 1179-2) |
Geïntegreerd beperkende element |
geen (kan worden aangepast) |
Displays / bedieningselementen |
Afbeelding |
| Display-eenheid |
3 x LED, groen (bar, psi, MPa) |
| Overschakelingstatus |
2 x gele LED |
| Gemeten waarden |
Alfanumerieke weergave, rood/groen, vier cijfers |
|
Opmerkingen |
Verpakking |
Eén stuk. |
