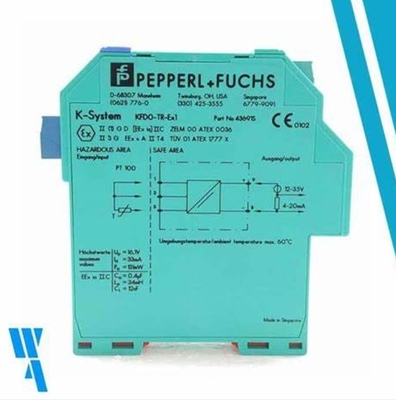

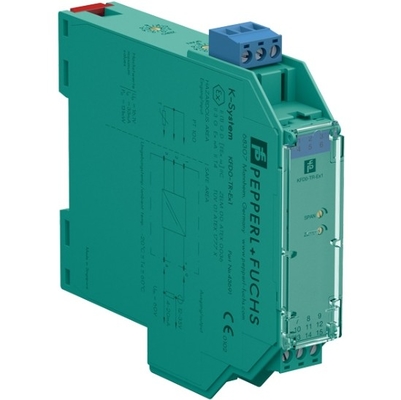

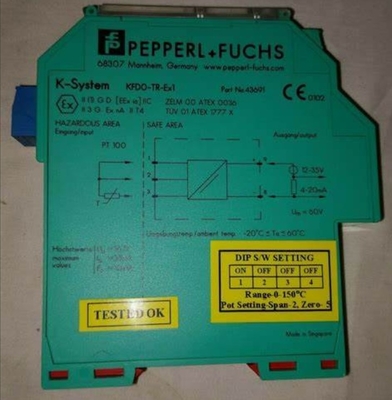

DC-loop-aangedreven RTD-omvormer KFD0-TR-Ex1 van voor verbinding aan de zijkant van het veld

  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
Plaats van herkomst China
Certificering CE
Modelnummer KFD0-TR-Ex1
Min. bestelaantal 1
Prijs USD$115
Verpakking Details Verpakking
Levertijd In voorraad
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 500 stuks

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale spanning 12... 35 V gelijkstroomlus Machtverlies 0.4 W
Verbindingszijde veldzijde Loodweerstand max. 100 Ω per lijn
Markeren

RTD-converter voor veldzijdeverbinding

,

RTD-omzetter
Laat een bericht achter
Productomschrijving
Algemene specificaties
Signaltype Analooginvoer
Aanbod
Nominale spanning 12... 35 V gelijkstroomlus
Energieverlies 0.4 W
Invoer
Verbindingszijde veldzijde
Verbinding terminals 1, 2, 3+ geschikt voor Pt100, 2- en 3-draadverbinding
Loodweerstand max. 100 Ω per lijn
Meetstroom ca. 1 mA
Output
Verbindingszijde aan de controlekant
Verbinding terminals 9+, 8-
Verzorging (U -12 V) / 0,02 A
Stroomopbrengst 4... 20 mA, beperkt tot ≤ 35 mA
Foutsignaal Upscaling ≥ 22 mA (beperkt tot 35 mA)
Overdrachtskenmerken
Meetbereik span zonder linearisatie 25... 800 °C (77... 1472 °F) /met linearisatie 25... 375 °C (77... 707 °F), beide verstelbaar
nulpunt zonder linearisatie -200... 400 °C (-328... 752 °F) /met linearisatie -30... 375 °C (-22... 707 °F), beide verstelbaar
Afwijking
Na kalibratie 0.1 % van de volledige schaalwaarde inclusief lineariteit en hysteresis
Invloed van de omgevingstemperatuur span en nulpunt 0,015 % / K of ± 10 mΩ / K
Invloed van de voedingsspanning 6.5 ppm/V
Tijd voor de opkomst 250 ms
Galvanische isolatie
Invoer/Uitvoer beschikbaar
Indicatoren/instellingen

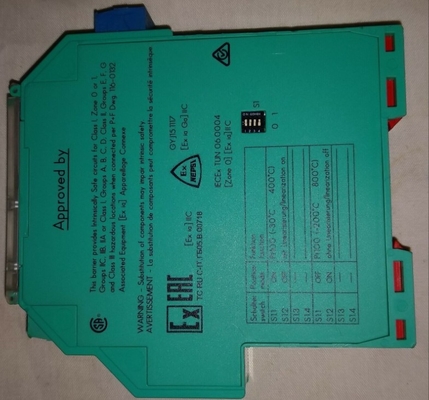

Regelelementen DIP-schakelaar
roterende schakelaar
Configuratie via DIP-switches
via een draaiende schakelaar
Etikettering ruimte voor etikettering aan de voorzijde
Richtlijn inzake conformiteit
Elektromagnetische compatibiliteit
Richtlijn 2014/30/EU EN 61326-1:2013 (industriële locaties)
Conformiteit
Coördinatie van isolatie EN 50178
Galvanische isolatie EN 50178
Grade van bescherming IEC 60529
Omgevingscondities
Omgevingstemperatuur -20... 60 °C (-4... 140 °F)
Mechanische specificaties
Grade van bescherming IP20
Verbinding schroefterminals
De massa ongeveer 150 g
Afmetingen 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 inch) (W x H x D), behuizing type B2
Hoogte 119 mm
Breedte 20 mm
Diepte 115 mm
Montage op de 35 mm DIN-montagelijn volgens EN 60715:2001
Gegevens voor toepassing in gevaarlijke gebieden
EU-typegoedkeuring ZELM 00 ATEX 0036
Markering DC-loop-aangedreven RTD-omvormer KFD0-TR-Ex1 van voor verbinding aan de zijkant van het veld 0II (1) GD [Ex ia] IIC
Spanning 16.1 V
Stroom 33 mA
Kracht 131 mW
Certificaat TÜV 01 ATEX 1777 X
Markering DC-loop-aangedreven RTD-omvormer KFD0-TR-Ex1 van voor verbinding aan de zijkant van het veld 0II 3G Ex n A II T4
Galvanische isolatie
Invoer/Uitvoer Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V
Richtlijn inzake conformiteit
Richtlijn 2014/34/EU Voor de toepassing van de in punt 6.2.3.3 bedoelde voorschriften:2010
