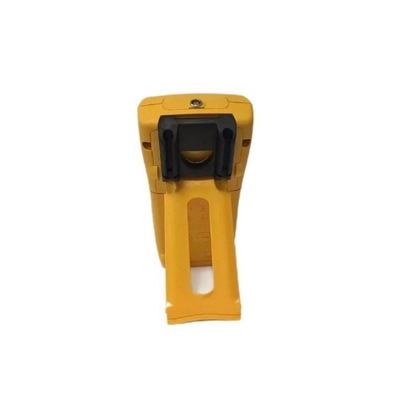

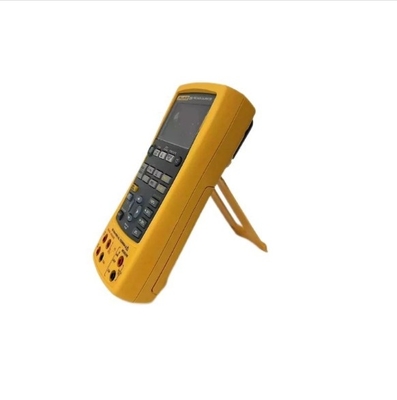

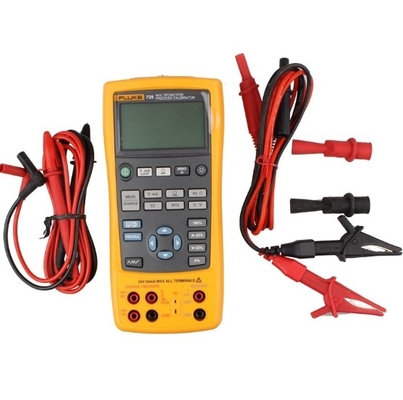

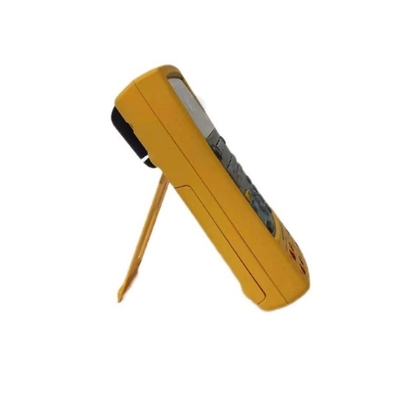

Fluke 725 multifunctionele proceskalibrator voor professionele test voor aan-uit piepen

Meetsnauwkeurigheid

DC-spanning

30 V: 0,02% 2 tellen (boven weergave)
30 V: 0,02% 2 tellen (onderbeeld)
100 mV: 0,02% 2 getallen
-10 tot 75 mV: 0,025% 1 telling (via TC-connector)

Gelijkstroom

24 mA: 0,02% 2 getallen

Resistentie

0 tot 400 Ω: 0,1 Ω (4-draad), 0,15 Ω (2- en 3-draad)
401 tot en met 1500 Ω: 0,5 Ω (4-draad), 1 Ω (2- en 3-draad)
1500 tot 3200 Ω: 1 Ω (4-draad), 1,5 Ω (2- en 3-draad)

Frequentie

2 tot 1000 CPM: 0,05% 1 telling
1 tot 1100 Hz: 0,05% 1 telling
1 tot en met 10 kHz: 0,05% 1 telling
Gevoeligheid: 1 V piek-minimum

Druk

nauwkeurigheid vanaf 0,025% van het bereik met behulp van een van de 29 drukmodules (voor gedetailleerde specificaties verwijzen naar de drukmodules in de opties
Modules beschikbaar voor differentieel, meter, vacuüm, absolute, dubbele en hoge druk.

Accuraatheid van de bron

DC-spanning

100 mV: 0,02% 2 getallen
10 V: 0,02% 2 getallen
-10 tot 75 mV: 0,025% 1 telling (via TC-connector)

Gelijkstroom

24 mA (bron): 0,02% 2 getallen
24 mA (simulatie): 0,02% 2 getallen

Resistentie

15 tot 400 Ω: 0,15 Ω (opwekkingsstroom 0,15 tot 0,5 mA), 0,1 Ω (opwekkingsstroom 0,5 tot 2 mA)
401 tot 1500 Ω: 0,5 Ω (opwekkingsstroom 0,05 tot 0,8 mA)
1500 tot 3200 Ω: 1 Ω (opwekkingsstroom 0,05 tot 0,4 mA)

Frequentie

2 tot 1000 CPM: 0,05%
1 tot en met 1100 Hz: 0,05%
1 tot en met 10 kHz: 0,25%
golfvorm: 5 V p-p vierkantsgolf, -0,1 V verschuiving

RTD's en thermocouples

Metingsnauwkeurigheid

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Resolutie: 0,1°C
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,8°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Resolutie: J, K, T, E, L, N, U: 0,1°C, 0,1°F B, R, S: 1°C, 1°F
XK: 0,6°C
Bloeddruk: 1,2°C

Accuraatheid van de bron

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Resolutie: 0,1°C
Genoegkeurigheid vermeld voor metingen met vier draden
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,4°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Resolutie: J, K, T, E, L, N, U: 0,1°C, B, R, S: 1°C
XK: 0,6°C
Bloeddruk: 1,2°C

Functies

Ramp

Bronfuncties: Spanning, stroom, weerstand, frequentie, temperatuur
Rampen: langzame ramp, snelle ramp, 25% stap-ram

Loopvermogen

Spanning: 24 V
Genauigheid: 10%
Maximale stroom: 22 mA, kortsluiting beschermd

Stap

Bronfuncties: Spanning, stroom, weerstand, frequentie, temperatuur
Stapjes: 25% van het bereik, 100% van het bereik

Algemene specificaties

Milieu

Werktemperatuur: 14 tot 131°F (-10 tot 55°C)
Bergingstemperatuur: -4 tot 159,8°F (-20 tot 71°C)
Operatiehoogte: 9842,52' (3000 m)

Goedkeuringen van het agentschap

EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 nr. 1010.1:1992

Batterij

Type: 4 x AA-alkaline batterijen
Vervanging: aparte batterijruimte, toegankelijk zonder het kalibratieverzegel te breken

Zijdelingse poortverbindingen

met een diameter van niet meer dan 50 mm,

Afmetingen

5.1 x 9,3 x 2,4" (130 x 236 x 61 mm)

Gewicht

10,65 kg
