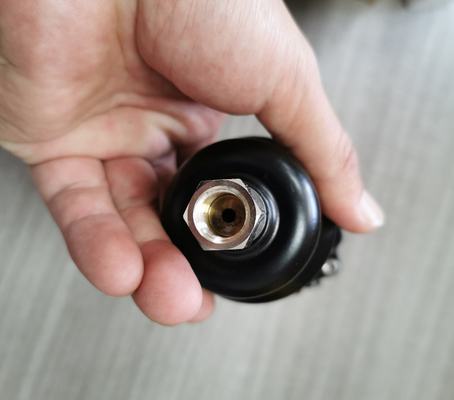

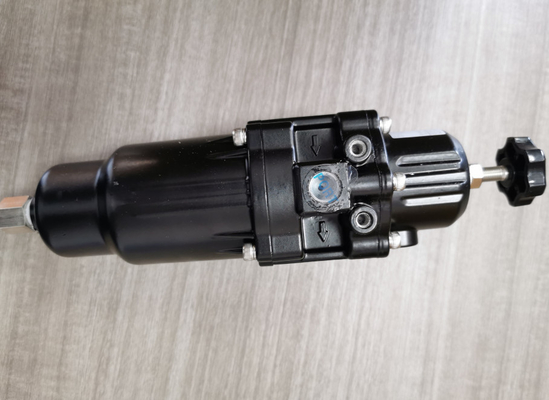

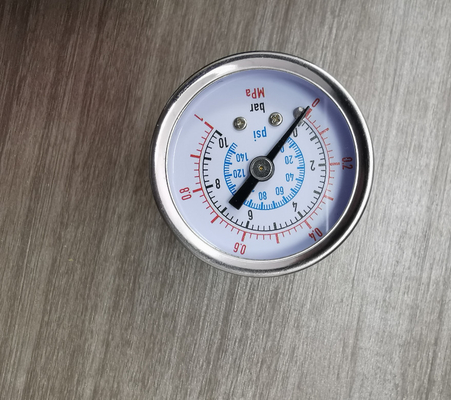

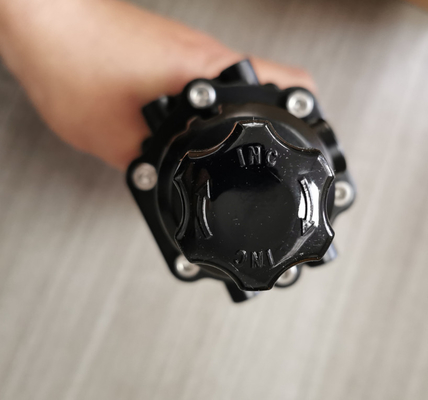

YTC YT-200 YT-220 Hoge kwaliteit SERIES LUCHTFILTER REGULATOR YT-220BN210 YT-220BN211 Filter drukverlagend klep

Productspecificatie Model YT-200 YT-220 YT-205 YT-225 Maximale inlaatdruk 1,7 MPa (17 bar) Maximale uitlaatdruk 0,42 MPa (type A);84 MPa (B-type) Luchtverbinding PT(NPT) 1/4 PT(NPT) 1/2 Gauge Connection NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Standard Temp. :-20~70°C Omgevingstemperatuur NPT 1/4 Hoge optie temperatuur. : -20~120°C Lage optie temperatuur: -40~70°C Min. Filtergrootte 5 micron Materiaal Aluminium Gietgietgewicht Roestvrij staal 316 0,6kg (1,7lb) 0,9kg (1,9lb) 1,4kg (3,0lb) 2,1kg (4.6 lb) Onderworpen aan een omgevingstemperatuur van 20 °C5 YT-200 / 205 / 220 / 225 serie 2.6 2.7 2.8 Operatie Logic Luchtdruk wordt geleverd aan de uitgangspoort als de schroef wordt gedraaid in de richting van de klok die het diafragma zal duwenHet ingestelde drukniveau blijft door druk over te brengen naar het onderste diafragma, wat resulteert in het in evenwicht brengen van de verstelveer.Bij een hogere druk dan het ingestelde niveau, de druk duwt het diafragma en de druk wordt vrijgegeven door het gat op de veerkas.1 Veiligheid bij de installatie van een eenheid, lees en volg de veiligheidsinstructies. ️ Controleer de specificatie van de eenheid en zorg ervoor dat deze wordt gebruikt zoals aangegeven. ️ Zorg ervoor dat de luchtkwaliteit schoon en droog is.¢ Gebruik de eenheid binnen het gespecificeerde bereik van het luchtdrukniveau. Indien de druk wordt overschreden, kan het product beschadigd raken en kan dit leiden tot schade en ongevallen. Na het instellen van het drukniveau moet u ervoor zorgen dat de regelaar volledig is bevestigd.3 YT-200 / 205 / 220 / 225 Installatie YT-200 / 205 / 220 / 225 kan worden geïnstalleerd met of zonder beugel, afhankelijk van de vereisten van het veld. Zie de afmetingen van YT-200 / 205 / 220 / 225 voor een passende beugel, indien nodig.Draai de schroef in tegen de klok in.2) Installeer een drukmeter op de secundaire drukuitgang om het drukniveau voortdurend te controleren.De drukmeter geeft de primaire druk aan die uit het product wordt uitgebracht.3) Block-uitgangspoort en drukmeterpoort met een kogelklep of een ander type aansluiting en voert primaire druk naar de ingangspoort. 4) Wanneer de secundaire druk het ingestelde niveau bereikt,Sluit de schroef vast.. 7 YT-200 / 205 / 220 / 225 serie 4. Onderhoud 4.1 4.1.141.2 YT-200 / 205 / 220 / 225 vereisen regelmatig onderhoud. Raadpleeg de onderstaande onderdelenlijst van de reparatiepakket.Reparatiepakket De onderkant van het diafragma: 1 per 1 Afvoer van gecondenseerd waterde hoofdtoevoerdruk van het product moet volledig worden uitgeschakeld of het drukniveau van 1 kgf/cm2 of lager worden aangepast.. ️ Maak de afvoerstop langzaam open om gecondenseerd water af te voeren. ️ Na afvoer sluit u de afvoerstop. 4.1.3 Vervanging van het filterkas en de onderdelen. Bij vervanging van het filterkas of de onderdelende hoofdtoevoerdruk van het product moet volledig worden uitgeschakeld of het drukniveau van 1 kgf/cm2 of lager worden aangepast.. .?? Vervang de filter, o-ring en stam. ️ Schroef de bouten op de filterkas in diagonale volgorde. ️ Onschroef 6 bouten op de veerkas in diagonale volgorde. ️ Vervang de diafragma-assemblage.Schroef de bouten op de veerkas in diagonale volgorde. Zorg ervoor dat het diafragma niet beschadigd raakt bij het schroeven.. Na vervanging van het onderdeel, stel de luchtdruk opnieuw op het gewenste niveau.
