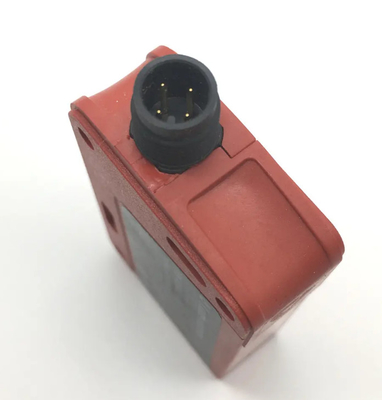

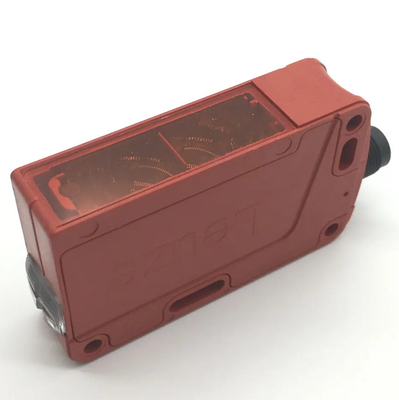

Hoogwaardige LEUZE LED 4-pin PRK 46B/7D-S12 gepolariseerde retro-reflecterende foto-elektrische sensor

Specificaties Optische gegevens Typ. op. bereiklimiet (TK(S) 100x100) 1) 1) Typ. werkbereiklimiet: max. bereik zonder prestatiereserve 0,05...18m Werkbereik 2) 2) Werkbereik:aanbevolen bereik met prestatiereserve zie tabellen Lichtbron 3) 3) Gemiddelde levensverwachting 100,000 h bij een omgevingstemperatuur van 25°C LED (gemoduleerd licht) golflengte 620nm (zichtbaar rood licht, gepolariseerd) Timing Schakelfrequentie transistor: 500Hz, relais: 20Hz Reactietijd transistor: 1 ms,relais: 25 ms Vertraging voor opstarten 300 ms Elektrische gegevens Met transistorschakelingsuitgangen Bedrijfsspanning UB 4) 4) Voor UL-toepassingen: voor gebruik in klasse 2-circuits slechts 10...30VDC (inclusiefrestgolf) Restgolf ¥15% van UB Opencircuitstroom ¥20mA Schakeluitgang.../66... 2 uitgangen voor push-pull-schakeling 5) pin2: PNP-donker schakelen, NPN-licht schakelen pin4: PNP-licht schakelen,NPN donkere schakeling 5) De uitgangen van de schakelaar met druk-trekverbinding mogen niet parallel worden aangesloten.../44... 2 PNP-uitgangen, pin2: PNP-donkere schakelaar, pin4: PNP-lichtschakelaar.../4.... PNP-uitgang, pin4: lichtschakelaar Signaalspanning hoog/laag100mA Met relais schakeling uitslag Bedrijfsspanning UB 24VDC ±10% Opencircuit stroom 30mA Schakeling uitslag.../7D... relais, contact maken tussen pin2 en pin4, donker schakelen 6) 6) Een geschikte vonkbestrijding moet worden voorzien van inductieve of capacitieve belastingen Schakelspanning/schakelstroom 30VAC/DC/max.200mA Schakelvermogen 6VA, cos ?? = 1 Bewerkingsbereik verstelbaar, 270° (alleen PRK 46B/66.01-S12) Indicatoren Groene LED klaar Gele LED lichtbaan vrij Gele LED, knipperend lichtbaan vrij,geen prestatiereserve Mechanische gegevens Housing plastic (PC-ABS) Optics cover plastic (PMMA) Gewicht met connector: 50 g met kabel van 2 m: 90 g met kabel en aansluiting: 65 g Verbindingstype M12 aansluiting of kabel (4x0,21 mm2 dwarsdoorsnede), kabellengte: 2 m, of kabel met aansluiting M12, kabellengte:200 mm Milieudata Omgevingstemperatuur. (operatie/opslag) -40°C...+60°C/-40°C...+70°C Beschermingscircuit 7) 7) 2=polariteitsomkering, 3=kortsluitbescherming voor alle transistoruitgangen 2,3 VDE-veiligheidsklasse 8) 8) Nomenclatuurspanning 50V II, volledig geïsoleerd Beschermingsklasse IP67, IP69K LED-klasse 1 (volgens EN60825-1) Normen toegepast IEC60947-5-2 Certificaties UL508 4) Opties Waarschuwing output autoControl PNP transistor,Tellingprincipe
