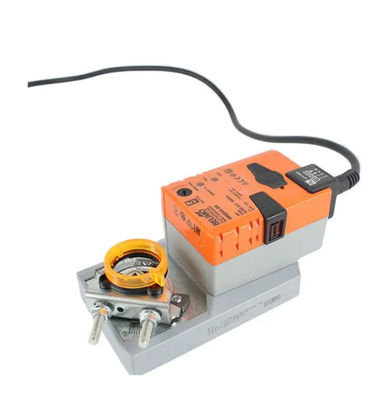

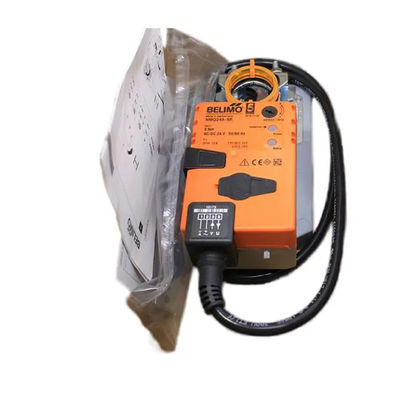

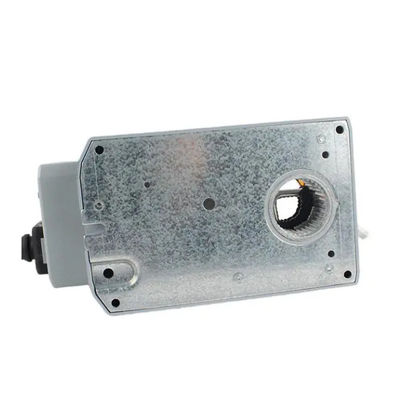

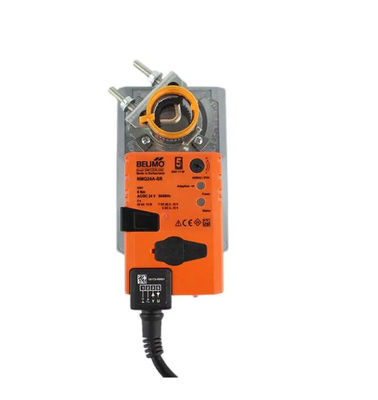

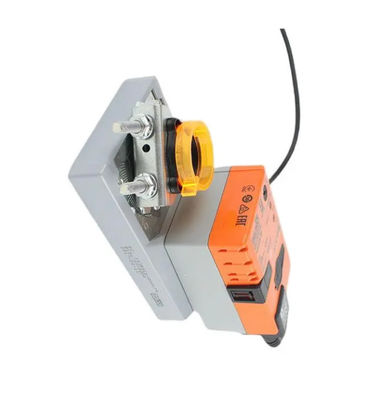

BELIMO Originele NMQ24A-SR Zeer Snel Draaiende Rotatie-actuator 8 Nm AC/DC 24 V 4 s IP54 HVAC-systeem Handmatige bediening Op voorraad

Elektrische gegevens Nominale spanning AC/DC 24 V Nominale spanningsfrequentie 50/60 Hz Nominale spanningsbereik AC 19.2- Wat is er?28.8 V / DC 21.6- Wat is er?28.8 V Stroomverbruik in bedrijf 13 W Stroomverbruik in ruststand 2 W Stroomverbruik voor het afmeten van de draad 23 VA Inrush current (Imax) 20,0 A @ 5 ms Verbindingstoevoer / besturing Kabel 1 m, 4x 0.75 mm2 Parallelle werking Ja (let op de prestatiegegevens) Functionele gegevens Koppelmotor 8 Nm Bewerkingsbereik Y 2...10 V Inlaatimpedantie 100 kΩ Positiefeedback U 2...10 V Positiefeedback U noot Max.0,5 mA Positiegewogenheid ±5% Bewegingsrichting motor selecteerbaar met schakelaar 0/1 Bewegingsrichting nota Y = 0 V:Bij schakelaarpositie 0 (ccw-rotatie) / 1 (ccw-rotatie) Handmatige overschrijving met drukknop, kan worden vergrendeld Rotatiehoek Max. 95° Rotatiehoek kan aan beide zijden worden beperkt met verstelbare mechanische eindstoppen Minimale rotatiehoek Min.30° Motor 4 s / 90° Geluidsvermogen, motor 56 dB ((A) Aanpassing van het bereik handmatig (automatisch bij eerste opladen) Mechanische interface Universele asklem 8...26.7 mm Positieaanduiding Mechanische, aansluitbare veiligheidsgegevens Beschermingsklasse IEC/EN III,Veiligheid Extra lage spanning (SELV) Energiebron UL Klasse 2 Voeding Beschermingsgraad IEC/EN IP54 Beschermingsgraad NEMA/UL NEMA 2 Behuizing UL Behuizing Type 2
