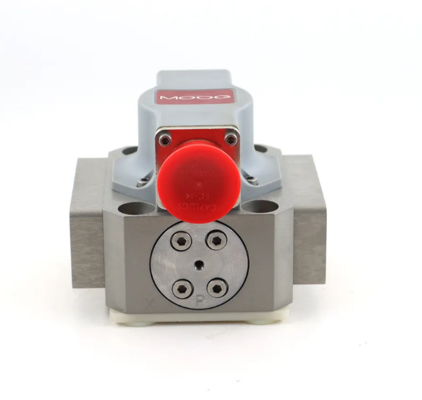

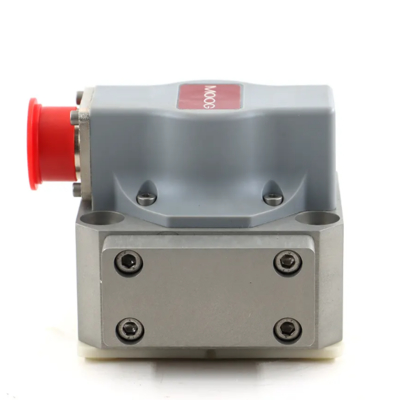

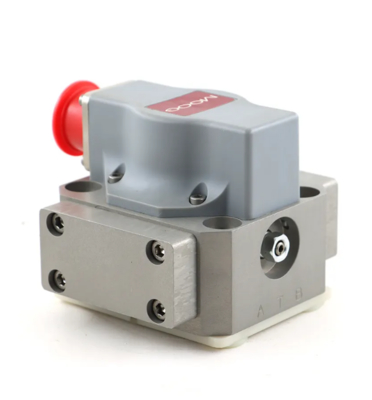

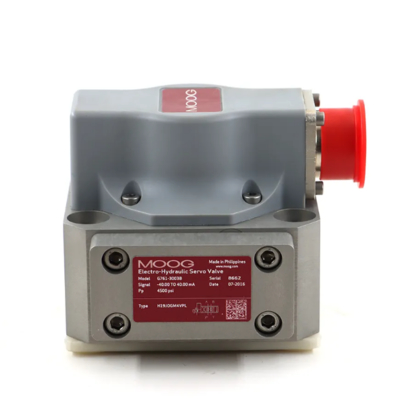

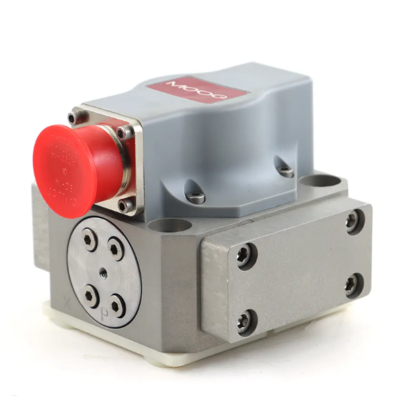

Hydraulische servoklep MO-OG Serie G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Hydraulische magneetklep

De G761/761-servo-klep van de serie is een gasklep voor drie- en bij voorkeur vierrichtingstoepassingen.Het ontwerp in twee fasen omvat het bereik van de geratificeerde stromen van 4 tot 63 l/min (l tot 16 l/min)..5 gpm) bij 35 ba ((500 psi) valpenspanning daalt per spoelland.
Het uitgangsstadium is een gesloten midden, vierrichtings schuifpool, het proefstadium is een symmetrische dubbel-spuitstuk en flapper, aangedreven door een dubbele luchtkloof, droge koppelmotor.Mechanische terugkoppeling van de spoelpositie wordt geleverd door een acantileverveerHet ontwerp van de klep is eenvoudig en robuust voor betrouwbare, lange levensduur werking
Het ontwerp is eenvoudig en robuust voor een betrouwbare, lange levensduur.
De pilotstap bestaat uit een symmetrische motor met twee spuitpunten met droog koppel.
De positie wordt geregeld door een met karbidafgedraaide terugkoppelingsdraad.
Een verplichte ontwerpvereiste die zorgt voor hoge nauwkeurigheid, betrouwbare werking en lange levensduur.Al onze servoventielen staan bekend om hun hoge nauwkeurigheid en betrouwbare werking, zelfs in de zwaarste industriële toepassingen..
Deze kleppen zijn geschikt voor elektro-hydraulische systemen voor het regelen van positie, snelheid, druk of kracht met een hoge dynamische
reactievereisten.
Design van de klep
Montagepatroon
Maximale werkdruk op de poorten P, T, A, B
Pilotfase
Nominale doorstroming bij Ap, 35 bar/poolland
(500 psi/poolland)
Stapresponstijd voor 0 tot 100% slag
2-fasen, met spoel en bus en motor met droog koppel
15010372-004-04-0-92
315 bar (4,500 psi)
Flapper van het mondstuk
4 l/min
(1 gpm)
5 ms
10 y/min
2,5 gpm
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
