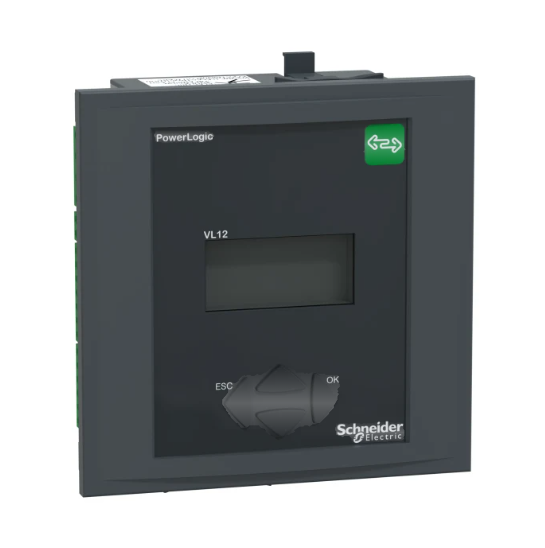

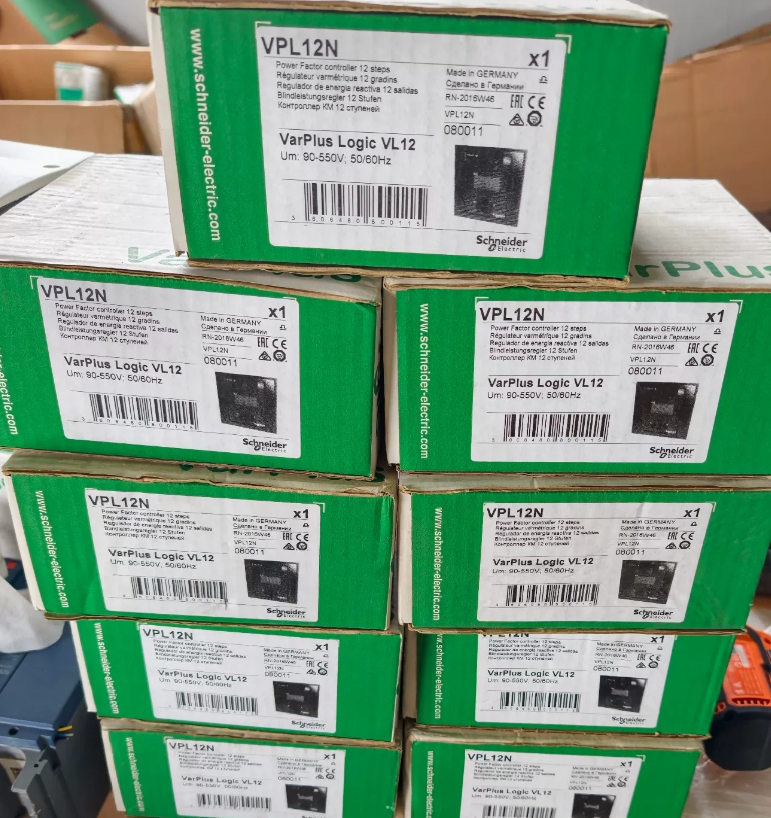

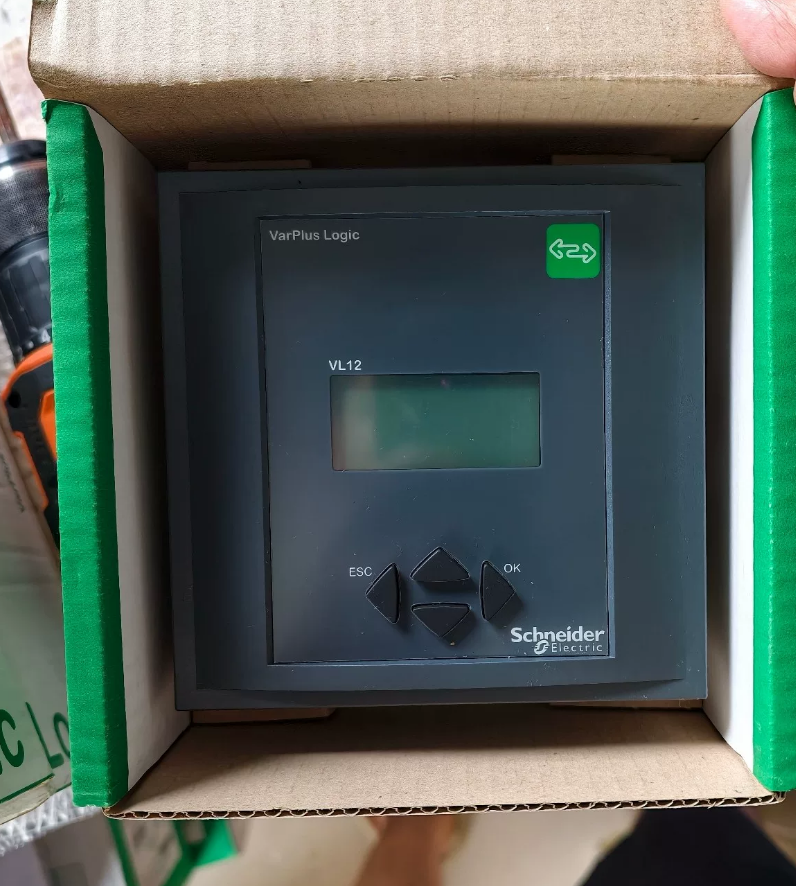

Nieuwe originele power factor controller SCHNEIDER VPL12N is op voorraad.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
Plaats van herkomst Duitsland
Merknaam SCHNEIDER
Modelnummer VPL12N
Min. bestelaantal 2
Prijs USD＄520

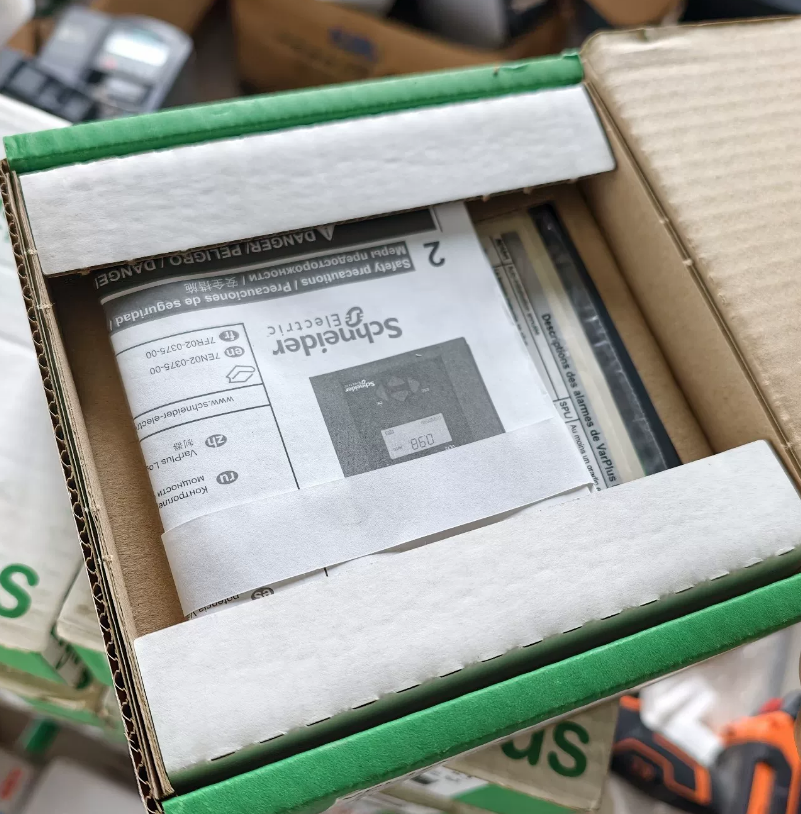

Verpakking Details originele verpakking
Levertijd Op voorraad
Betalingscondities L/C, D/A, D/P, T/T, Western Union
Levering vermogen Kunststof, metaal
Productdetails
Markeren

Schneider VPL12N vermogensfactorcontroller

,

originele Schneider VPL12N-controller

,

programmabele logica-controller met garantie
Laat een bericht achter
Productomschrijving

Specificaties

Hoofd
Bereik PowerLogic
Naam van het product PowerLogic PFC-controller
Type product of onderdeel Vermogenfactorcontroller
Kortnaam van het apparaat VPL12
Aanvullende
Aantal stappen-uitgangscontacten 12
[Us] nominale voedingsspanning 90...550 V wisselstroom
< 999 kV wisselstroom met externe VT
Meetstroom 0...5 A
Metingspanning 90...550 V AC 50/60 Hz
Operatiemodus Handmatig of automatisch
Aantal kwadrantbewerkingen voor generatortoepassing 4
Verbinding van het apparaat Communicatie Modbus RS485
Invoerfunctie Schakel 1 x droog contact
Kleurcode Voorkant donkergrijs RAL 7016
Display-type LCD met achtergrondverlichting
Afbeeldingsgrootte 56 x 25 mm
Beschikbare functie Handmatige programmering
Automatische initialisatie
Automatische detectie
Geavanceerde programmering (deskundige)
Elke stapsreeks
Type meetinstrument Vermogensfactor en verplaatsing PF (ondertekend, vier kwadranten)
Totale stroomharmonische vervorming THD (I)
Gemiddelde vermogensfactor gedurende de levensduur
Maximale temperatuur
Fase-stroom I1, I2, I3 RMS bij belasting
Actief vermogen P, P1, P2, P3 bij belasting
Reactievermogen Q, Q1, Q2, Q3 bij belasting
Verschijnend vermogen S, S1, S2, S3 bij belasting
Spanning U21, U32, U13, V1, V2, V3 bij belasting
Typ van meting Overbelasting van de condensatorstroom Irms/I1
Individueel spanningsharmonisch
Vermogensfactor
Operatietijd
Omdat φ
Omgevingstemperatuur in de cabine
Tan φ
Informatie weergegeven Aantal schakelcycli per stap
Afzonderlijke trappengrootte in kVAr
Overgebleven stappencapaciteit in %

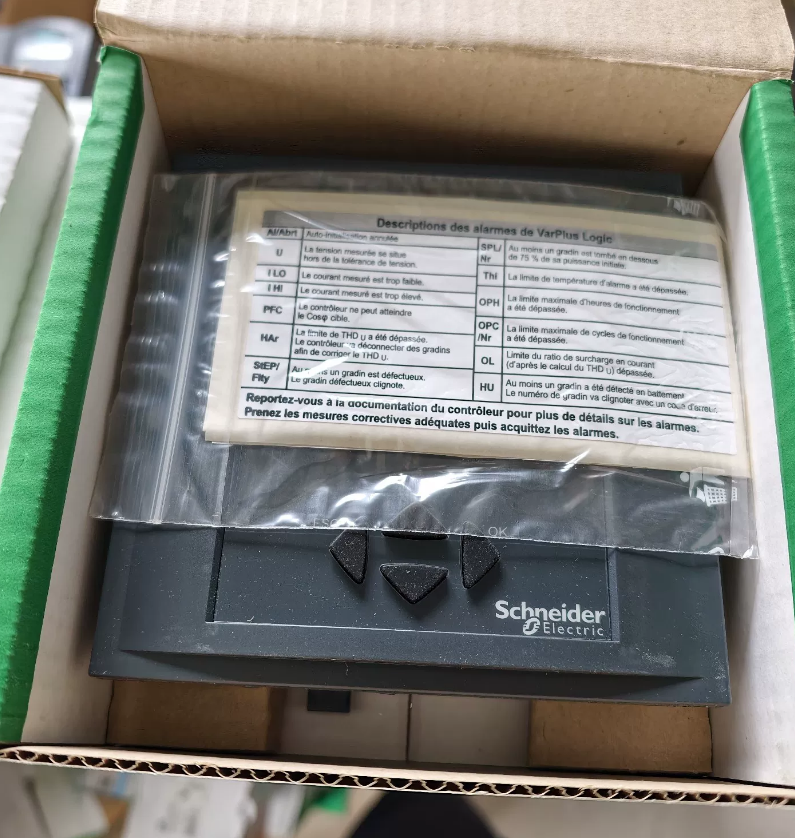

Types alarmen Stapverlies < 75 %) bericht en alarmcontact + stap geblokkeerd
Stapfoutmelding en alarmcontact + stapblok
Hoge stroom > 6 A CT) bericht- en alarmcontact
Jacht (onstabiele regelgeving) bericht en alarm contact + stap geblokkeerd
Lage stroom < 15 mA CT) bericht- en alarmcontact
Overcompensatie bericht en alarm contact
Overbelasting van de condensatorstroom (Irms/I1) > 130 % I1) bericht en alarmcontact + stap uitgeschakeld
Temperatuur boven 50 °C) bericht en alarm contact + stap uitgeschakeld
Temperatuur boven 30 °C) ventilatorschakelaar
Overspanning +/- 10 %) bericht en alarm contact + besturing gestopt
Totale harmonische vervorming > 7 %)boodschap- en alarmcontact + stap uitgeschakeld
Registratie van gegevens 5 alarmen
Alarm voor werktijden 100000 uur zonder onderhoud
Operationeel tegenalarm 65000 cycli zonder onderhoud
Invoertype Fase tot fase
Fase naar neutraal
Gevoelig voor CT-polariteit
Niet gevoelig voor de polariteit van de fase-rotatie
Invoerstroom CT...X/5 A en X/1 A
Outputtype Controlelle 0.2 A 110 V gelijkstroom
Controlelre 1 A 48 V gelijkstroom
Regelarea 2 A 400 V AC 50/60 Hz
Controlelle 1 A 24 V gelijkstroom
Regelarea 5 A 250 V AC 50/60 Hz
Regelarea 5 A 120 V AC 50/60 Hz
Ventilator 5 A 250 V AC 50/60 Hz
Ventilator 1 A 48 V DC
Alarmrelais 5 A 250 V AC 50/60 Hz
Alarmrelais 1 A 48 V DC
Maximaal op de gemeenschappelijke terminal 10 A
Instellingen van de werkwijze Automatisch
Handleiding
Typ van instelling Keuze van stapprogramma's automatisch
Keuze van stapprogramma's LIFO
Keuze van stapprogramma's lineair
Vertraging tussen twee opeenvolgende schakelaars in dezelfde stap 5...1200 s
Automatische stap configuratie programmering
Stap configuratie programmeren uit
Stapconfiguratie geprogrammeerd
Doel cos phi 0.7 inductief...0.7 capacitieve
Doel cos phi dual cos φ
Meetsnauwkeurigheid Spanning +/- 1 %
Stroom +/- 1 %
Frequentie +/- 1 %
Energie (P,Q,S) +/- 2 %
Cos φ +/- 2 %
Totaal spanningsharmonische vervorming THD (U) +/- 2 %
Individueel spanningsharmonisch +/- 3 %
Temperatuur +/- 3 °C
Tijdvertraging 1...6500 s bij herverbinding)
1...6500 s bij reactie)
Voorziene uitrusting Gebruikershandleiding
Montage-modus met een vermogen van niet meer dan 10 kW
Montageondersteuning Panel 0,04...0,1 inch (1...3 mm)
Montageplaats In de kast
Uitgekapte afmetingen 138 x 138 mm
Hoogte 5.7 in (144 mm)
Breedte 5.7 in (144 mm)
Diepte 2.3 inch (58 mm)
Gewicht van het product 1.3 lb ((US) (0,6 kg)
Compatibiliteitscode VPL 12
Milieu
Normen IEC 61000-6-4
UL 61010-1
EN 61010-1
IEC 61000-6-2
IEC 61326-1
Certificering van producten EAC
NRTL
cNRTL
CE
IP-beschermingsgraad Voorzijde IP41
Achterzijde IP20
Werkshoogte <= 6561,68 ft (2000 m)
Omgevingsluchttemperatuur voor de werking -4...140 °F (-20...60 °C)
Omgevingstemperatuur voor opslag -40...185 °F (-40...85 °C)
Bestel- en verzendgegevens
Categorie US1DE2C00050
Schema van de kortingen DE2C
GTIN 3606480800115
Terugkeerbaarheid - Ja, dat klopt.
Land van oorsprong DE
Verpakkingseenheden
Eenheid Pakkettype 1 PCE
Aantal eenheden in pkg. 1
Pakket 1 Hoogte 3.622 in (9.200 cm)
Pakket 1 Breedte 6.969 in (17.700 cm)
Pakket 1 Lengte 7.244 in (18.400 cm)
Gewicht van het pakket ((lbs)) 25.644 oz (727.000 g)
Eenheid Pakkettype 2 S03
Aantal eenheden in verpakking 2 8
Pakket 2 Hoogte 110,811 inch (30.000 cm)
Pakket 2 Breedte 110,811 inch (30.000 cm)
Pakket 2 Lengte 15.748 in (40.000 cm)
Pakket 2 Gewicht 13.569 lb ((US) (6.155 kg)
Eenheid Pakkettype 3 P06
Aantal eenheden in verpakking 3 64
Pakket 3 Hoogte 29.528 in (75.000 cm)
Pakket 3 Breedte 23.622 in (60.000 cm)
Pakket 3 Lengte 31.496 in (80.000 cm)
Pakket 3 Gewicht 128.768 lb ((US) (58.408 kg)
