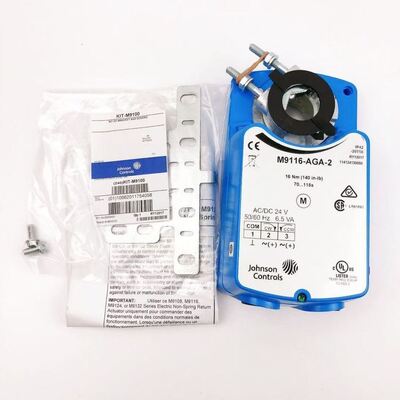

Originele Johnson klep actuator M9116-GGA-2 voor schakelaar type met veer reset.

Technische specificaties Product M9108-, M9116-, M9124- en M9132-serie elektrische aandrijvingen zonder veerretour Stroomvereisten M9108-, M9116-AGx: 20 tot 30 VAC bij 50/60 Hz of 24 VDC ±10%; 6,5 VA voeding, klasse 2 Alle andere modellen: 20 tot 30 VAC bij 50/60 Hz of 24 VDC ±10%; 7,5 VA voeding, Klasse 2 Ingangssignaal AGx: 24 VAC bij 50/60 Hz of 24 VDC GGx, HGx: 0 (2) tot 10 VDC, 0 (4) tot 20 VDC of 0 (4) tot 20 mA JGx: Potentiometerwaarde is 100 ohm minimaal tot 10.000 ohm maximaal Ingangssignaalaanpassingen AGx: Fabriek Instelling: Klemmen 1 en 2, rechtsom draaien Klemmen 1 en 3, linksom draaien GGx, HGx (spanningsingang of stroomingang): Fabrieksinstelling: 0 tot 10 VDC, 0 tot 20 mA, rechtsom draaien met signaalverhoging Jumper Selecteerbaar: 0 (2) tot 10 VDC, 0 (4) tot 20 VDC, of 0 (4) tot 20 mA HGx Instelbaar nulpunt: 0 tot 6 VDC, 0 tot 12 VDC, of 0 tot 12 mA Instelbaar bereik: 2 tot 10 VDC, 4 tot 20 VDC, of 4 tot 20 mA GGx, HGx, JGx: Actie is jumper selecteerbaar Direct (CW) of Reverse (CCW) met signaalversterking. Ingangsimpedantie GGx, HGx: Ingangsspanning: 205.000 ohm voor 0 (2) tot 10 V en 410.000 ohm voor 0 (4) tot 20 V Ingangsstroom: 500 ohm JGx: Ingang potentiometer: 1,8 megaohm Feedbacksignaal AGD: 135 ohm feedbackpotentiometer AGE: 1.000 ohm feedback potentiometer GGx, HGx: 0 tot 10 VDC of 2 tot 10 VDC voor 90° (10 VDC bij 1 mA) Komt overeen met de selectie van het ingangssignaalbereik. JGx: 0 tot 10 VDC voor 90° (10 VDC bij 1 mA) Classificatie hulpschakelaar xGC: Twee enkelpolige, Double-Throw (SPDT) schakelaars nominaal 24 VAC 1,5 A inductief, 3,0 A resistief; Maximaal 35,0 VA per schakelaar, mechanische uitvoer van klasse 2 (draaimoment) M9108-serie: 8 N∙m (70 lb∙in) voor één eenheid; niet bedoeld voor tandemgebruik M9116-serie: 140 lb∙in (16 N∙m) voor één unit M9116 (in tandem) 280 lb∙in (32 N∙m) voor twee units (GGx, HGx) M9124-serie: 210 lb∙in (24 N∙m) voor één unit M9124 (in tandem) 420 lb∙in (48 N∙m) voor twee units (AGx, GGx, HGx) M9132-serie: 280 lb∙in (32 N∙m) voor één unit, M9132 (in tandem) 560 lb∙in (64 N∙m) voor twee units (AGx, GGx) Hoorbare geluidswaarde 45 dBA op 1 m Rotatiebereik 0 tot 90° in stappen van 5 graden, mechanisch beperkt tot 93° Rotatietijd M9108: 30 seconden bij 50% nominale belasting, 25 tot 50 seconden voor 0 tot 70 lb∙in (0 tot 8 N∙m) M9116: 80 seconden bij 50% nominale belasting 70 tot 115 seconden voor 0 tot 140 lb∙in (0 tot 16 N∙m) M9124: 130 seconden bij 50% nominale belasting 115 tot 175 seconden voor 0 tot 210 lb∙in (0 tot 24 N∙m) M9132: 140 seconden bij 50% nominale belasting 115 tot 205 seconden voor 0 tot 280 lb∙in (0 tot 32 N∙m)
