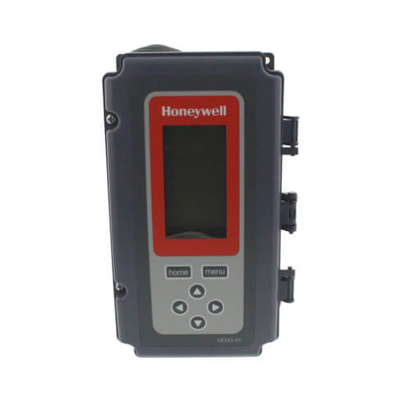

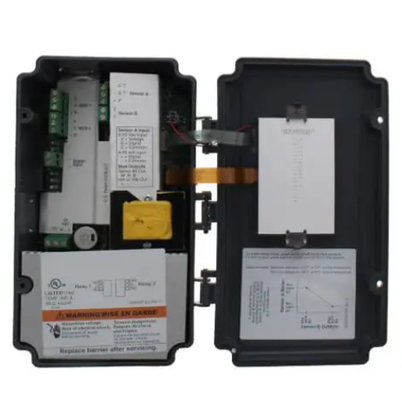

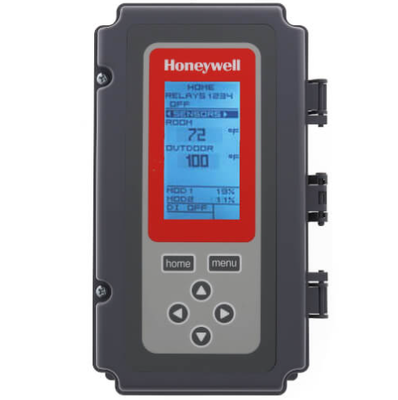

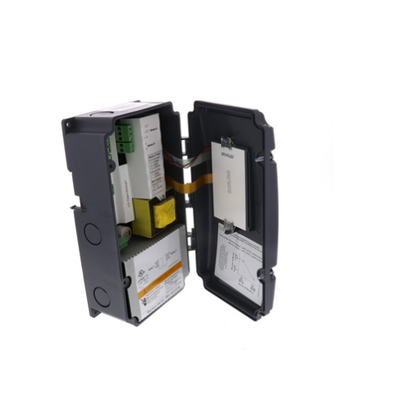

Nieuwe originele T775B2016 Elektronische temperatuurcontroller met 24, 120 of 240 Vac vermogen en -40 °F tot 140 °F werktemperatuur

Vermogen: 24, 120 of 240 Vac; 50/60 Hz Voor elke energiebron is een afzonderlijke aarding vereist.• 8 VA maximaal bij 60 Hz • 10 VA maximaal bij 50 Hz: • -40°F tot 125°F (-40°C tot 52°C) @ 50 Hz • -40°F tot 140°F (-40°C tot 60°C) @ 60 Hz Relatieve luchtvochtigheid: 5% tot 95% Niet-condenserende afmetingen: zie figuur 1 op bladzijde 4.Alle T775-controllers kunnen in elke richting op een paneel of muur worden gemonteerdDigitale Input (DI): 18 Vdc en 3,5 mA (voor het kiezen van externe contact) Digitale Output (DO) Alarm (alleen T775P): • Wisselstroom (AC): 30 Vac RMS; 1,5 A constant 3 A inrush P.F. 0.45 NC 20 Vac RMS; 100 mA minimale belasting op NO- en NC-contacten • Gelijkstroom (DC): 1 mA bij 100 mV gelijkstroom minimale belasting OPMERKING: Voor toepassingen waarbij een gouden contactsignaalrelais nodig is,een externe signaalrelais of een extra belastingweerstand kan nodig zijn voor de digitale uitgang. Relaiscontact Uitgangsclassificaties (N.O. en N.C.): • 1/2 pk; 9,8 AFL, 58,8 ALR @ 120 Vac • 1/2 pk; 4,9 AFL, 29.4 ALR @ 240 Vac • 125 VA pilot duty @ 120/240 Vac • 10A @ 24 Vac (resistief) Modulatie-uitgangen: • 0-10 Vdc; aandrijving van minimaal 2000 Ohm • 2-10 Vdc; aandrijving van minimaal 2000 Ohm • 4-20 mA; aandrijving van maximaal 600 Ohm • Elektronische serie 90;340 Ohm weerstand (inclusief) vereist via de terminals R en W • Floating Sensed Temperature Limits (weergegeven)• Minimaal -60°F (-51°C) • Maximaal 270°F (132°C)
