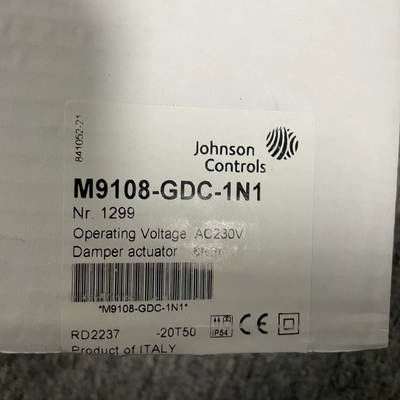

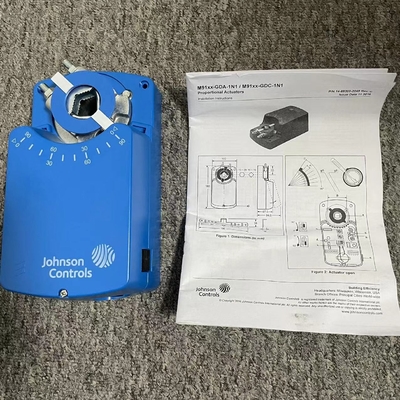

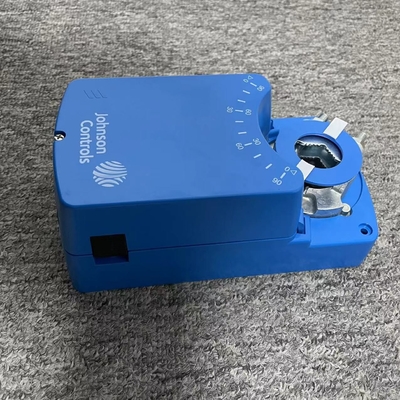

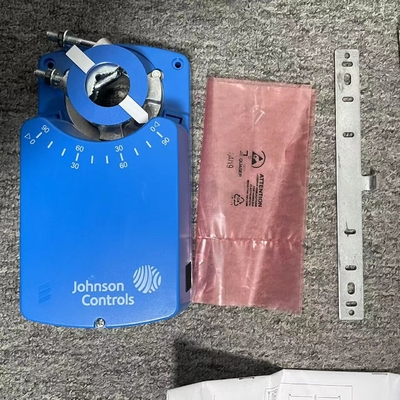

Original Johnson Controls M9108-GDC-1N1 M9108 M9116 M9124 M9132 Switch Field Control Equipment Stock

M9108 Series Proportionele Elektrische Niet-Vers-Retour Actuatoren De M9108-GGx-2 en M9108-HGx-2 Series rechtstreekse elektrische actuatoren werken op 24 VAC of VDC-vermogen.en beschikbaar zijn voor gebruik met evenredige regelaarsDeze tweerichtingsactuatoren vereisen geen dampverbinding en kunnen gemakkelijk worden geïnstalleerd op een demper met een ronde as tot 3/4 inch (19 mm) in diameter of een vierkante as tot 5/8 inch (16 mm).Ze kunnen rechtstreeks of op afstand aan een demper worden gemonteerd.Een enkel model van de M9108-GGx-2 of M9108-HGx-2 levert tot 80 Nm koppel.Integral hulpschakelaars zijn beschikbaar om de eindstoppositie aan te geven of om schakelfuncties te verrichten onder elke hoek binnen het geselecteerde rotatiebereik. Jumpers op de aandrijver stellen gebruikers in staat om de werkingsrichting, het bereik van de besturingsinvoer en de kalibratie (vast of verstelbaar) te selecteren.een potentiometerFiguur 1: Functies en voordelen van actuatoren van de M9108-serie ¢ Twee besturingsinvoeringen Voldoen aan de behoeften van de meeste toepassingen closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, inrichting, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Dit apparaat is niet ontworpen of bedoeld voor gebruik in of nabij omgevingen waar explosieve dampen of gassen aanwezig kunnen zijn.of omgevingen waar stoffen aanwezig kunnen zijn die corrosief zijn voor de interne onderdelen van het hulpmiddelDe M9108 proportionele actuatoren kunnen in elke gunstige oriëntatie worden gemonteerd.De toepassingen zijn:: • plaatsing van teruglucht- of uitlaatdempers • besturing van oppervlakte- en bypassdempers • plaatsingsbladen voor ventilatoren met variabele volumeklepVoor gebruik met buitenluchtdempers in koude klimaten worden veerreturnelementen, zoals Johnson Controls® M9206 en M9216-serie, aanbevolen.De proportionele actuatoren van de M9108-serie zijn bedoeld voor het bedienen van apparatuur onder normale bedrijfsomstandighedenWanneer een storing of storing van een proportionele aandrijver M9108 kan leiden tot een abnormale bedrijfsomstandigheden die kunnen leiden tot lichamelijk letsel of schade aan de apparatuur of andere eigendommen,andere voorzieningen (beperkings- of veiligheidscontroles), of systemen (alarm of toezicht) die bedoeld zijn om te waarschuwen voor of te beschermen tegen storing of storing van de aandrijver M9108, moeten als onderdeel van het besturingssysteem worden ingebouwd en onderhouden.M9108 proportionele actuatoren werken op 24 VAC bij 50/60 Hz of 24 VDCDeze compacte actuatoren maken gebruik van een gelijkstroommotor met een stall detectie circuit dat gedurende de gehele slag werkt.De M9108-proportionele actuatoren gebruiken geluidsfiltertechnieken op het bedieningssignaal om herpositionering als gevolg van lijngeluid te elimineren. De rotatie wordt mechanisch beperkt tot 93° door integrale eindstoppen. De positie van de aandrijver is gemarkeerd van 0 tot 90° op de hoes. Een anti-rotatiebeugel voorkomt zijbewegingen van de aandrijver.Druk op de springbeladen versnellingsbak op de actuatordek om de versnellingsbak af te zetten voor handmatige herpositionering van
