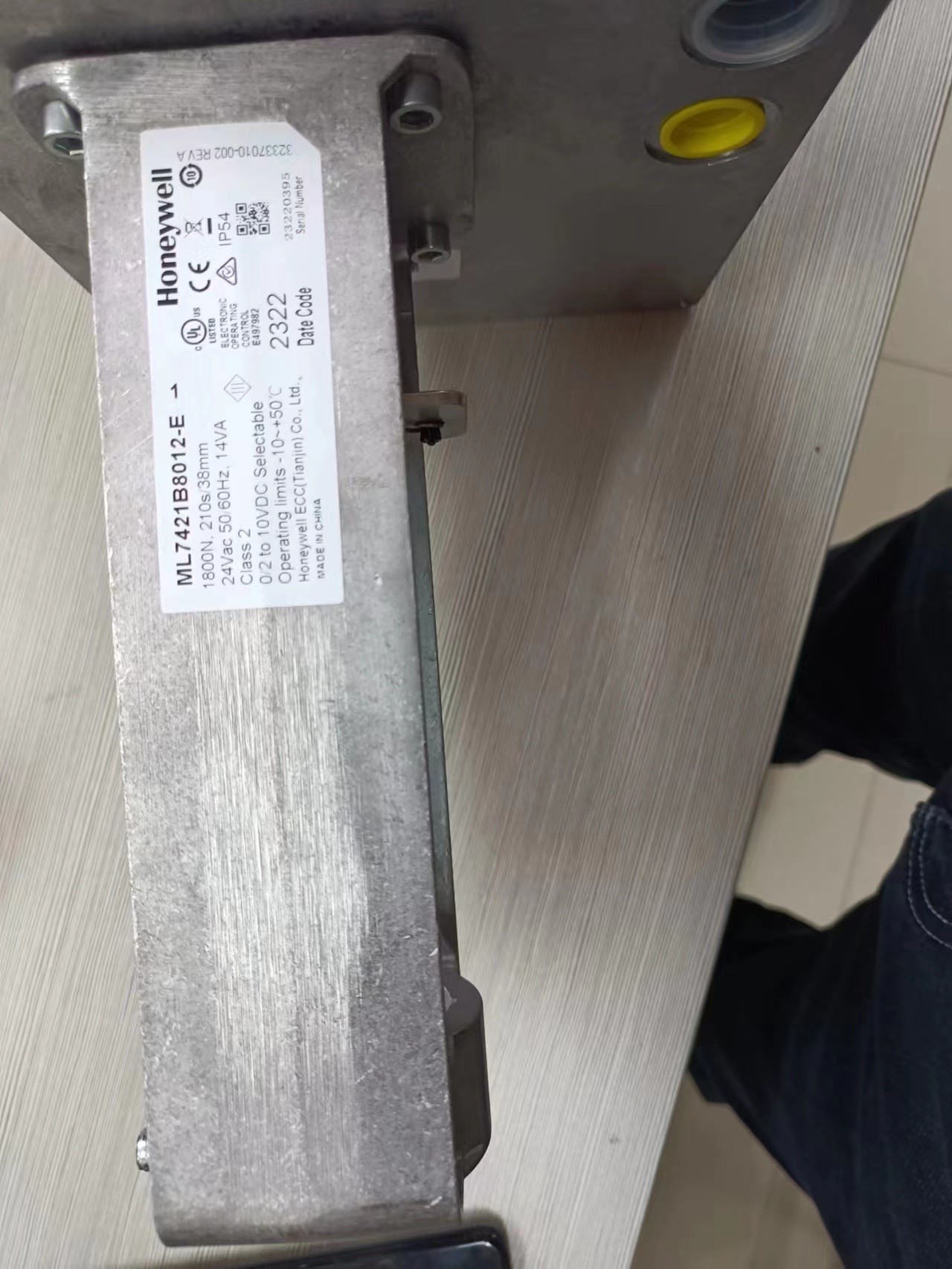

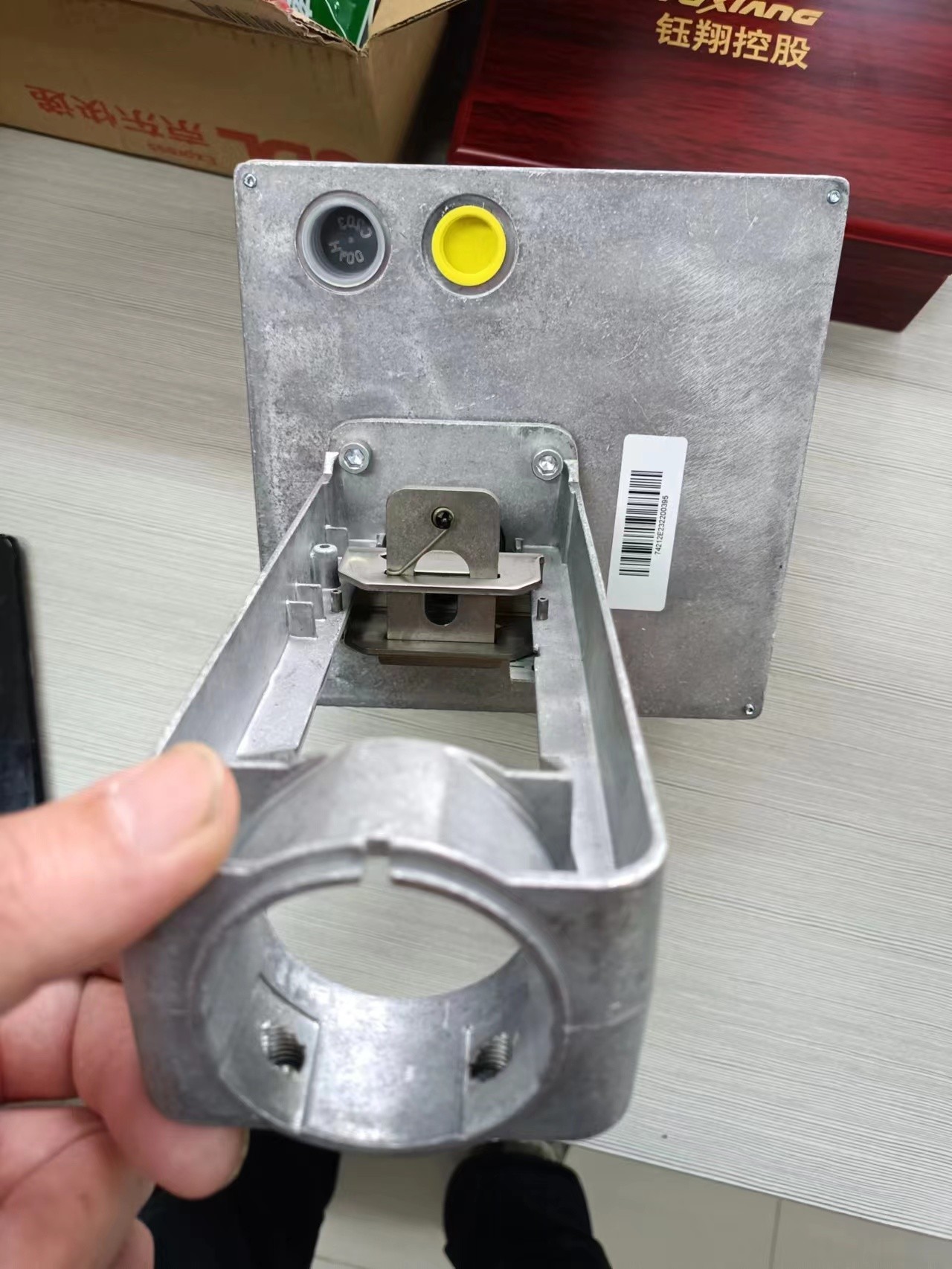

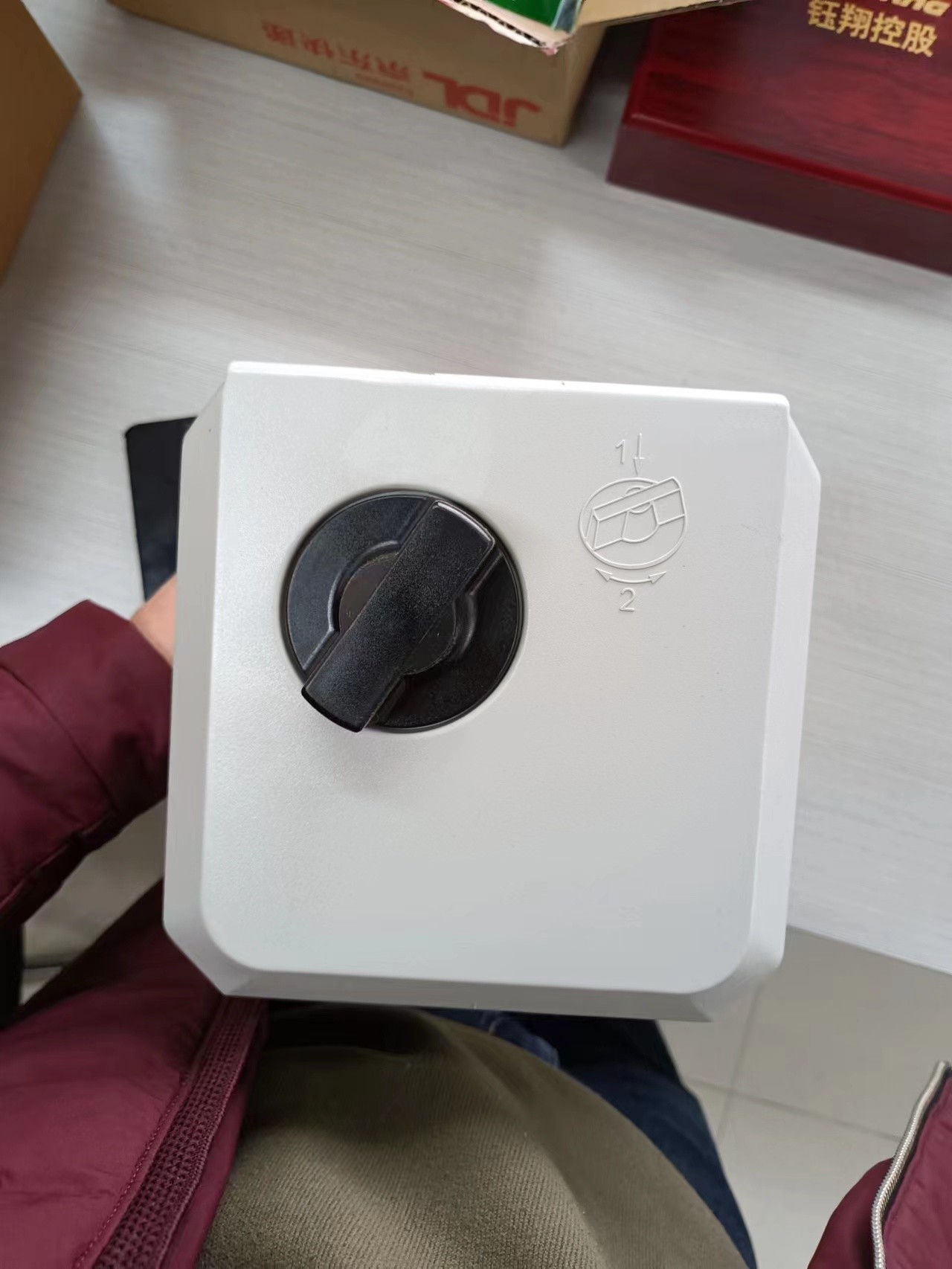

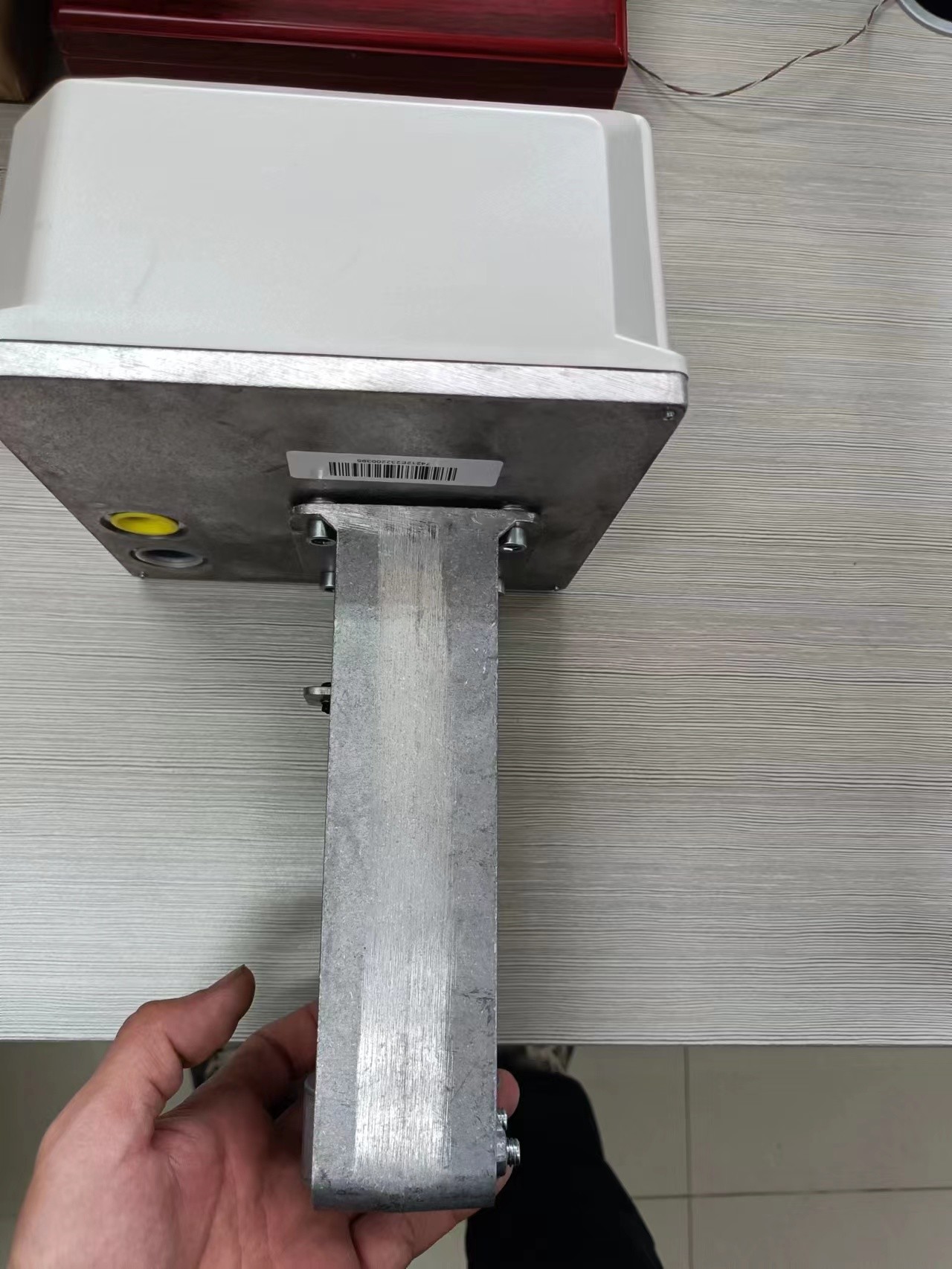

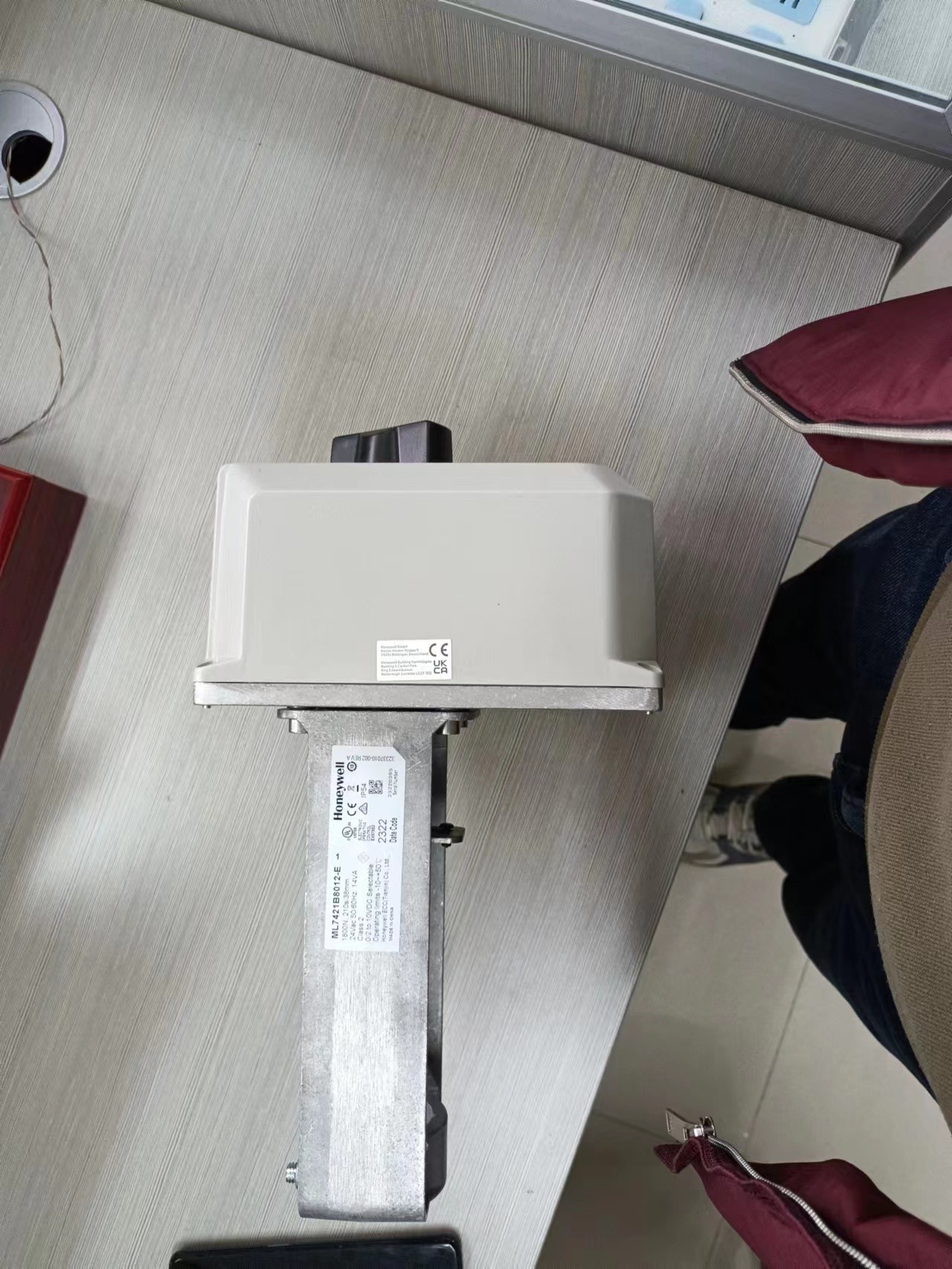

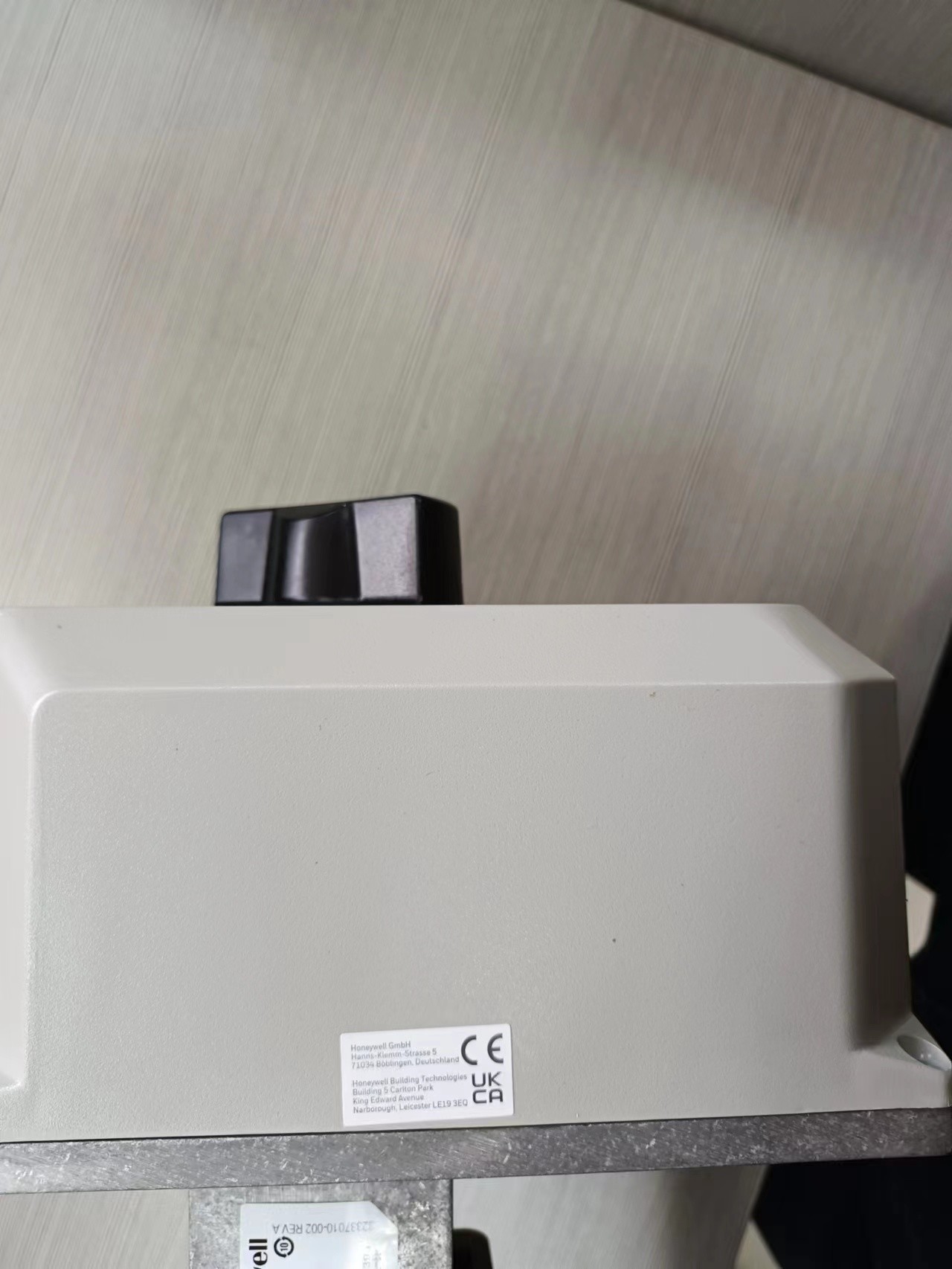

Honeywell ML7421B8012-E Elektrische lineaire klepactuatoren In voorraad

Uitgangssignaal-feedback (F) Op terminal F is een analoog uitgangssignaal (2 tot 10 Vdc) beschikbaar dat de werkelijke positie van de aandrijflijn weergeeft.Het kan worden gebruikt voor het op afstand aangeven van de stand van de stam. Wanneer de aandrijflijn volledig is uitgerekt, is het uitgangssignaal 10 Vdc. De uitgangssignaal verandert niet wanneer de werking van de aandrijflijn wordt omgekeerd met behulp van W3 of W4,die is ingesteld op mA-positie, zie handeling. Overschrijding van de actuator De overschrijdingspositie van het uitgangssignaal van de omvormer kan worden gebruikt bij bevriezing of vergelijkbare toepassingen.het besturingssignaal overschrijdenOm deze functie uit te oefenen, verbindt u de 24 Vac gemeenschappelijke (of T2) aan de terminal O1 of O2.verbinding met O2 volledig terugtrekken van de actuator stamHet besturingssignaal wordt genegeerd wanneer het overschrijdingssignaal op de terminal O1 of O2 wordt aangebracht.Verbinding voor het overschrijden van het besturingssignaal om de aandrijver naar een specifieke positie te brengenML7421 De elektrische lineaire klepactuator kan direct of met behulp van een regelaar worden gecontroleerd.Controleer de kleppositie en zorg ervoor dat 24 Vac correct op de aandrijver wordt aangebracht.3 Het besturingssignaal op de juiste leidingen aanbrengen om de klep in de gewenste richting te bewegen.4. Als de aandrijver niet beweegt, moet de aandrijver correct zijn geïnstalleerd.5.Als de actuator correct is geïnstalleerd en niet werkt, vervang de actuator. Direct Checkout Controller Checkout 1. Stel het instellingspunt van de controller in om te roepen om het klep te openen of te sluiten. Observeer de actuator. 2. Als het klep gesloten is,Het moet beginnen te openen..3 Indien de klep gesloten blijft, wordt het instellingspunt verder naar de open instelling verplaatst.4. Indien de klep niet beweegt, wordt gecontroleerd of er 24 Vac in de aandrijfinvoer van de aandrijving zit.5.Als 24 Vac aanwezig is en de actuator niet werkt, de geleidingsdraden van de controller omkeren om te bepalen of het apparaat verkeerd bedraad is.
