Informatie over bestellingen tabel 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 tot 10 VDC feedback, en verstelbare nul en span DMPR-KR003* Sleeve Pin Kit voor Johnson Controls ronde dempers met een 5/16 inch. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, klasse 2 M9000-104 14 VA transformator, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in- Jackshaft Coupler Kit voor montage op een 1 inch. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, drijvende, proportionele of resistieve actuatoren M9000-300 Weather Shield Enclosure beschermt M9108 actuatoren in outdoor dampen toepassingen.

Beschrijving De M91xx-serie omvat de modellen M9108, M9116, M9124 en M9132.De actuatoren M91xx zijn beschikbaar voor gebruik met aan/uitDeze tweerichtingsactuatoren vereisen geen dempingsbediening en zijn eenvoudig te installeren op een dempingsbediening met een ronde as tot een 3/4 inch.met een diameter van niet meer dan 20 mm of met een vierkant as van niet meer dan 5/8 inch. (16 mm). Ze kunnen direct of op afstand worden gemonteerd op een demper, of worden gemonteerd op een klep met behulp van een van de M9000-5xx klepverbinding kits. Een enkel M91xx model levert tot 280 lb·in (32 N·m) koppel.Twee -AGx, -GGx, of -HGx-modellen leveren in tandem het dubbele koppel of 54 Nm. De rotatiehoek is mechanisch verstelbaar van 0 tot 90° in 5 graden.Integral hulpschakelaars zijn beschikbaar om de eindstoppositie aan te geven of om schakelfuncties te verrichten onder elke hoek binnen het geselecteerde rotatiebereikDe positiefeedback is beschikbaar via schakelaars, een potentiometer of een DC-signaal van 2 tot 10 V.Kenmerken • eenvoudige directe koppeling verkort de installatietijd en de ingebruikname terwijl de betrouwbaarheid wordt verbeterd door het elimineren van dempers • zes koppel: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0(4) tot 20 V, of DC 0(4) tot 20 mA • door de springer te selecteren rotatierichting en handmatig versnellingsopenen vereenvoudigen installatie, installatie, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systems. toepassingen omvatten: positionering van retourlucht- of uitlaatdemperen, besturing van gezichts- en bypassdemperen, positioneringsbladen voor ventilatoren met variabele volume,plaatsing van vlinderkleppen van de VF4000- en VF5000-serie, en het plaatsen van kogelventielen van de VG1000-serie en kogelventielen van de VG7000-serie wanneer deze worden gebruikt met de M9000-5xx-serie van klepverbindingen.Twee van de volgende modellen leveren tweemaal het werkmoment van een enkele eenheid wanneer ze in tandem zijn gemonteerd: M9116-GGx of -HGx, M9124-AGx, -GGx of -HGx, en M9132-AGx of -GGx. Zie de fabrikantsinformatie voor de juiste afmeting van de demper, klep en/of actuator.met een vermogen van meer dan 50 W,Deze compacte M91xx actuatoren maken gebruik van een gelijkstroommotor met een stall detection circuit die gedurende de gehele slag werkt.-HGxIn de modellen -JGx en -JGx wordt gebruik gemaakt van geluidsfiltertechnieken op het besturingssignaal om de herpositionering door lijngeluid te voorkomen.De positie van de aandrijver is op het deksel visueel aangegeven van 0 tot 90°Een anti-rotatiebeugel voorkomt zijdelingse beweging van de aandrijver.Zie M9108., M9116, M9124, M9132 serie Elektrische niet-veer-terugkeer actuatoren Product Bulletin (LIT-2681058) of de M9108, M9116, M9124,Instructies voor de installatie van elektrische niet-veer-terugkeeractuatoren van de M9132-serie (deel nr.. 34-636-399) voor belangrijke producttoepassingsinformatie. Herstelinformatie Als de elektrische actuator van de M9108, M9116, M9124 of M9132-serie niet volgens de specificaties functioneert, wordt de actuator niet meer gebruikt.vervangen van de eenheid. Voor een vervangende aandrijver, neem contact op met de dichtstbijzijnde vertegenwoordiger van Johnson Controls

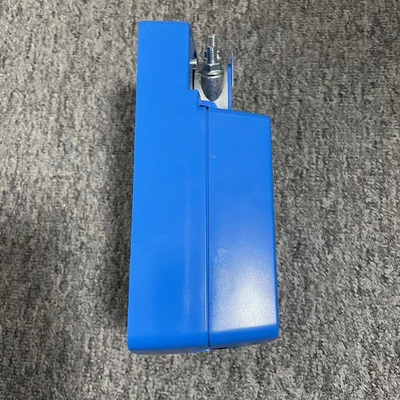

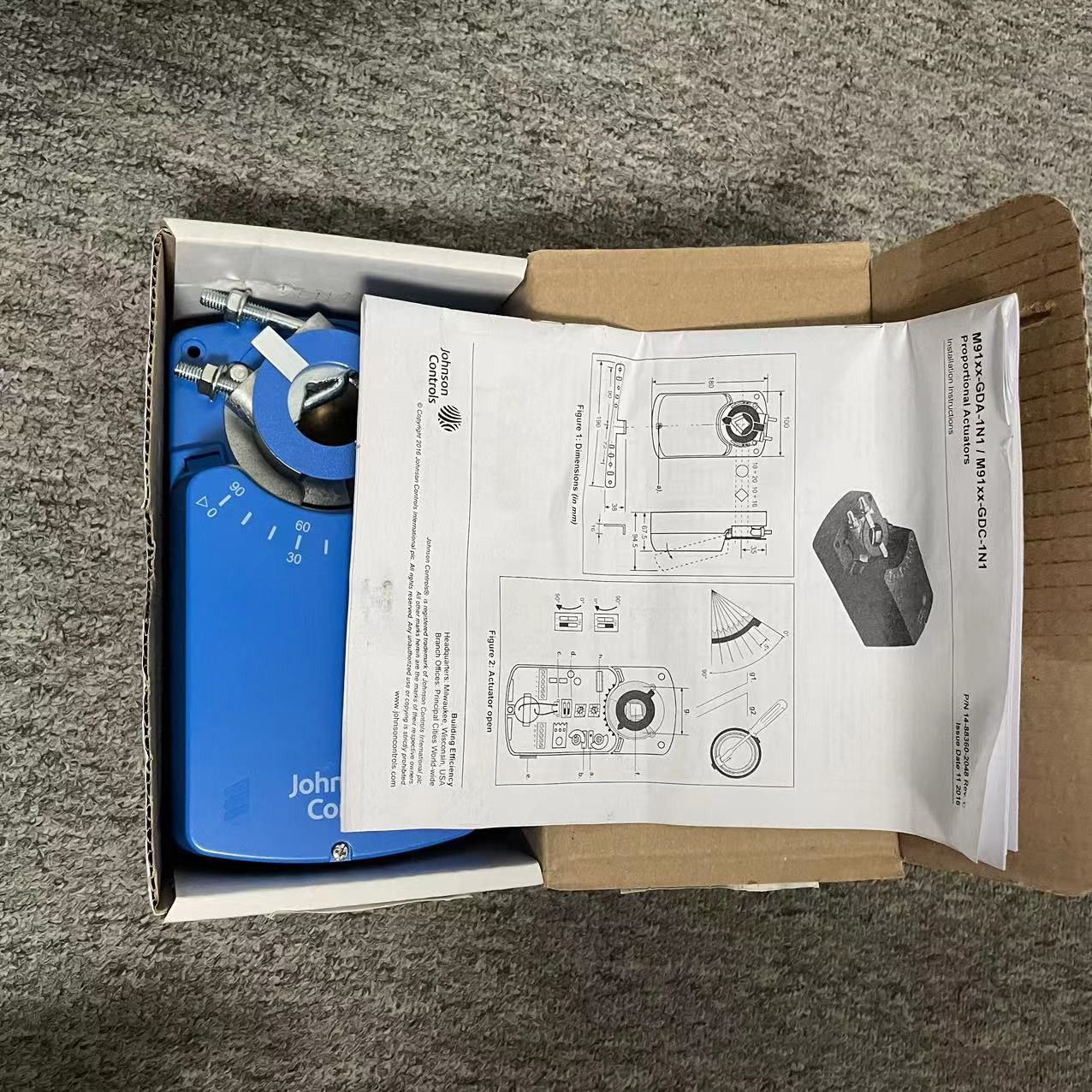

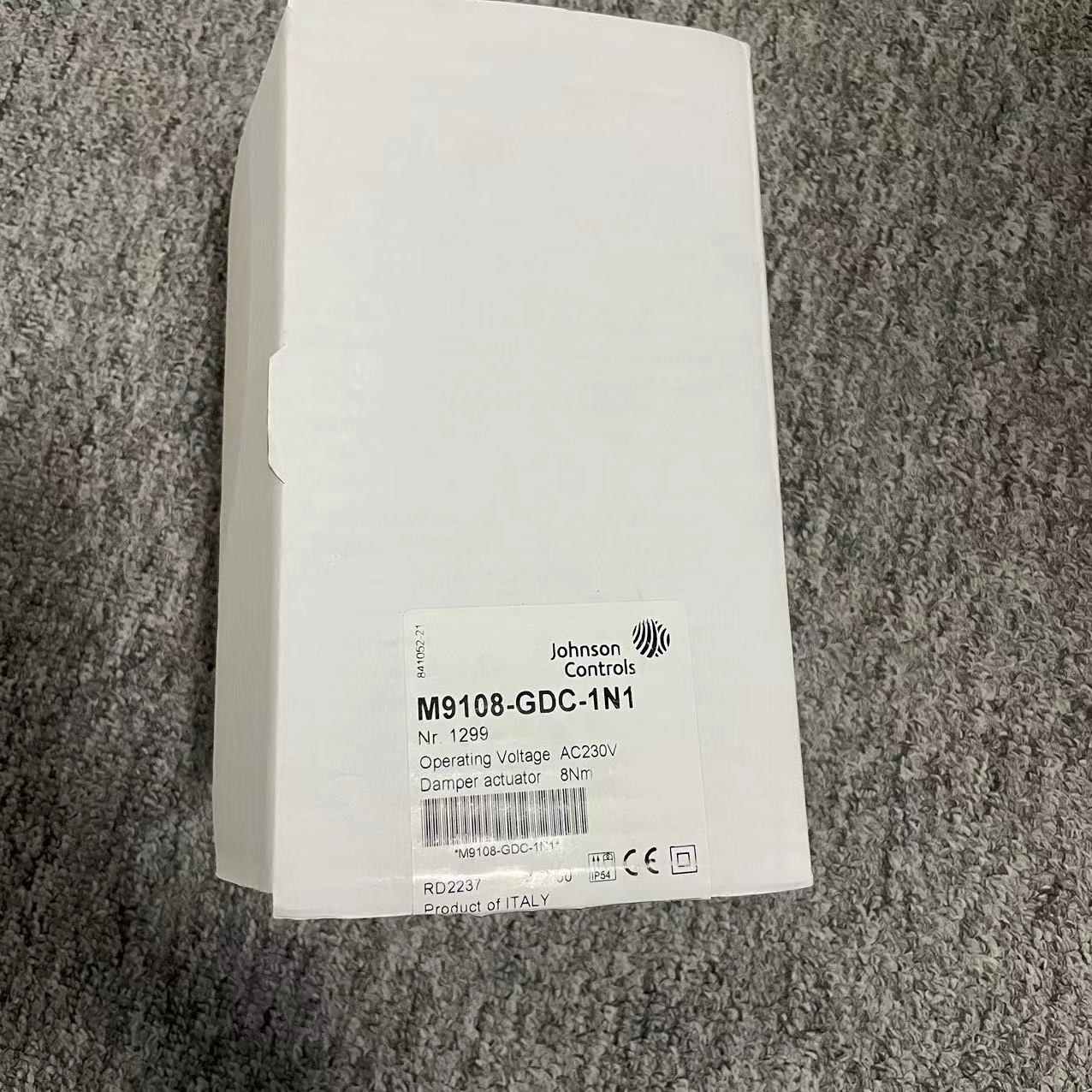

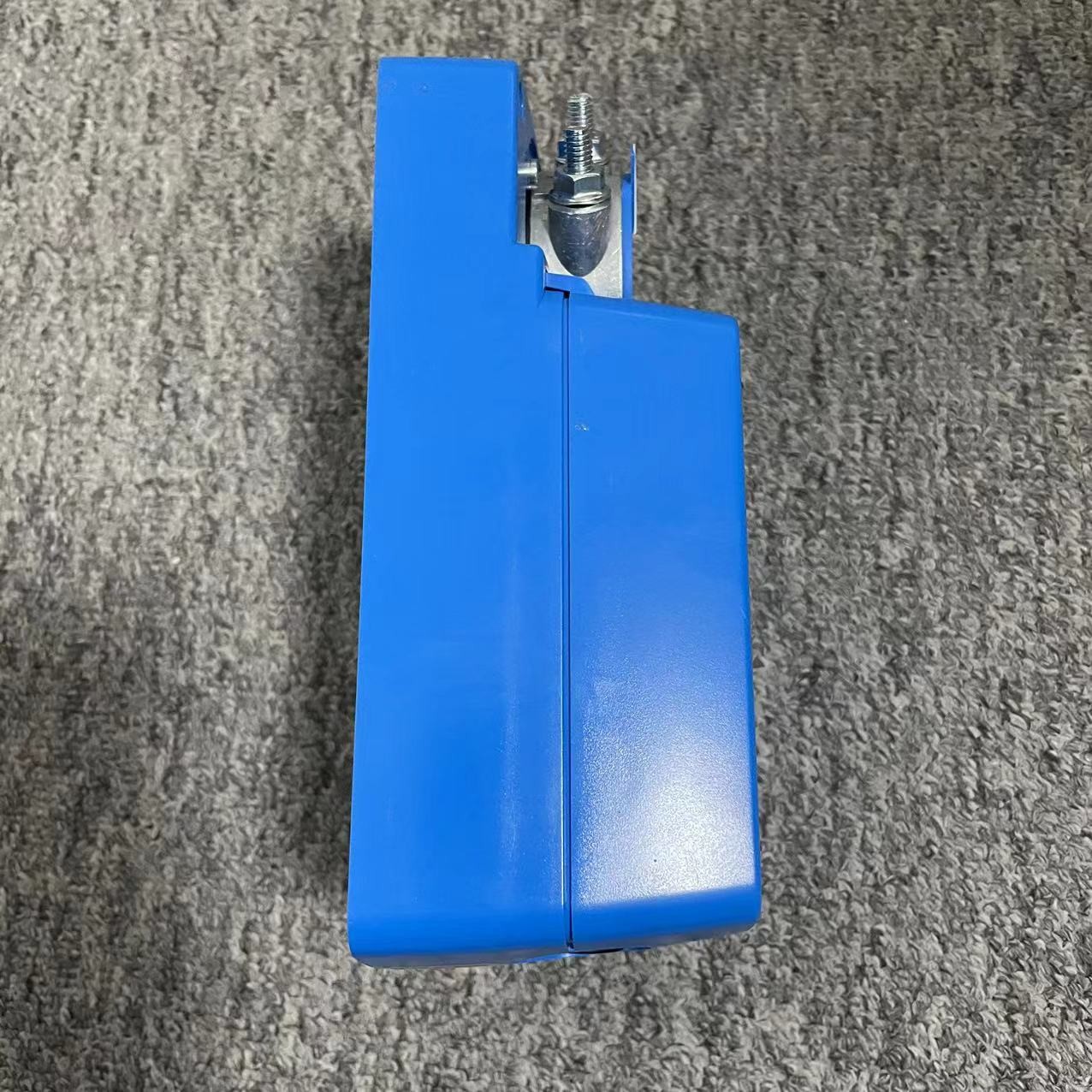

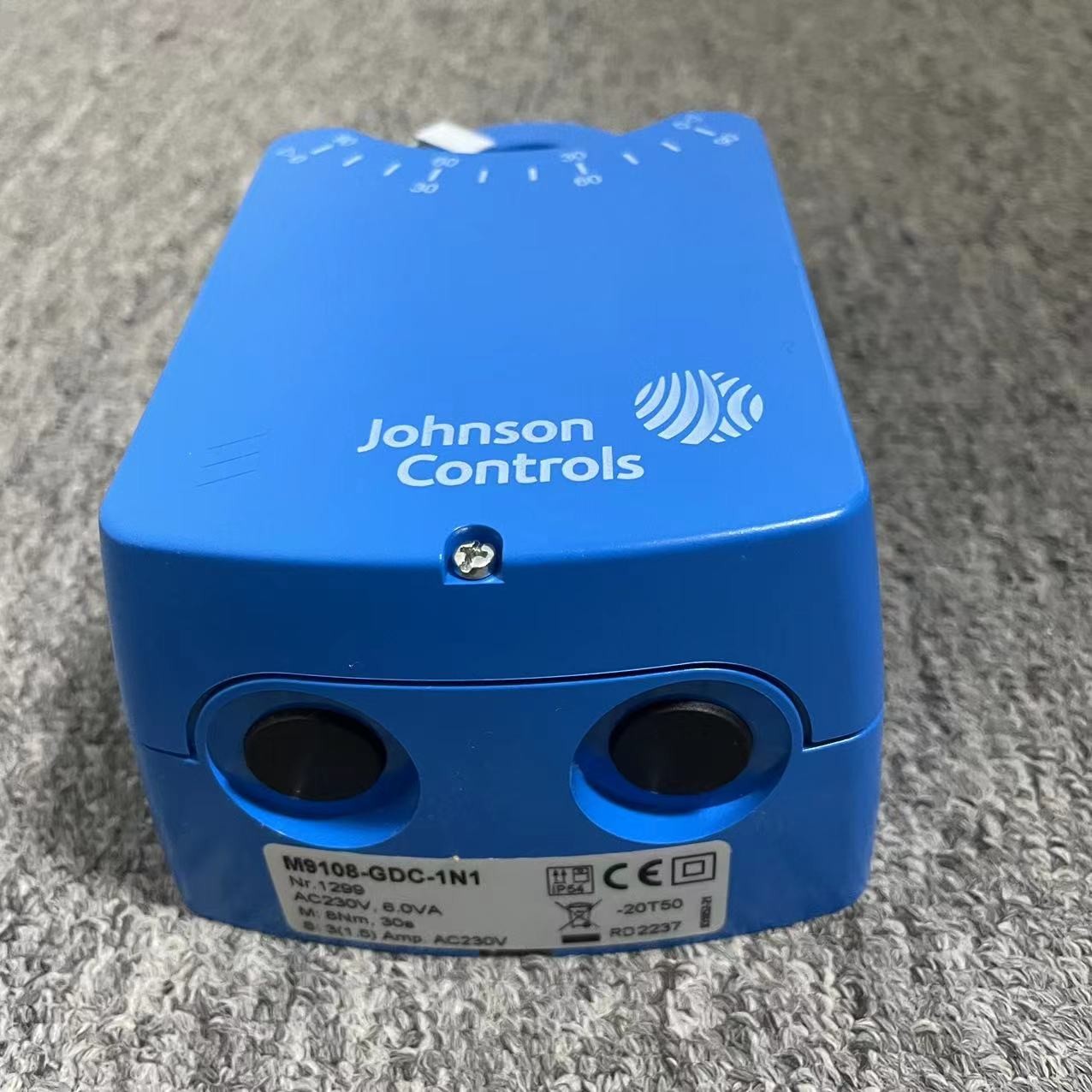

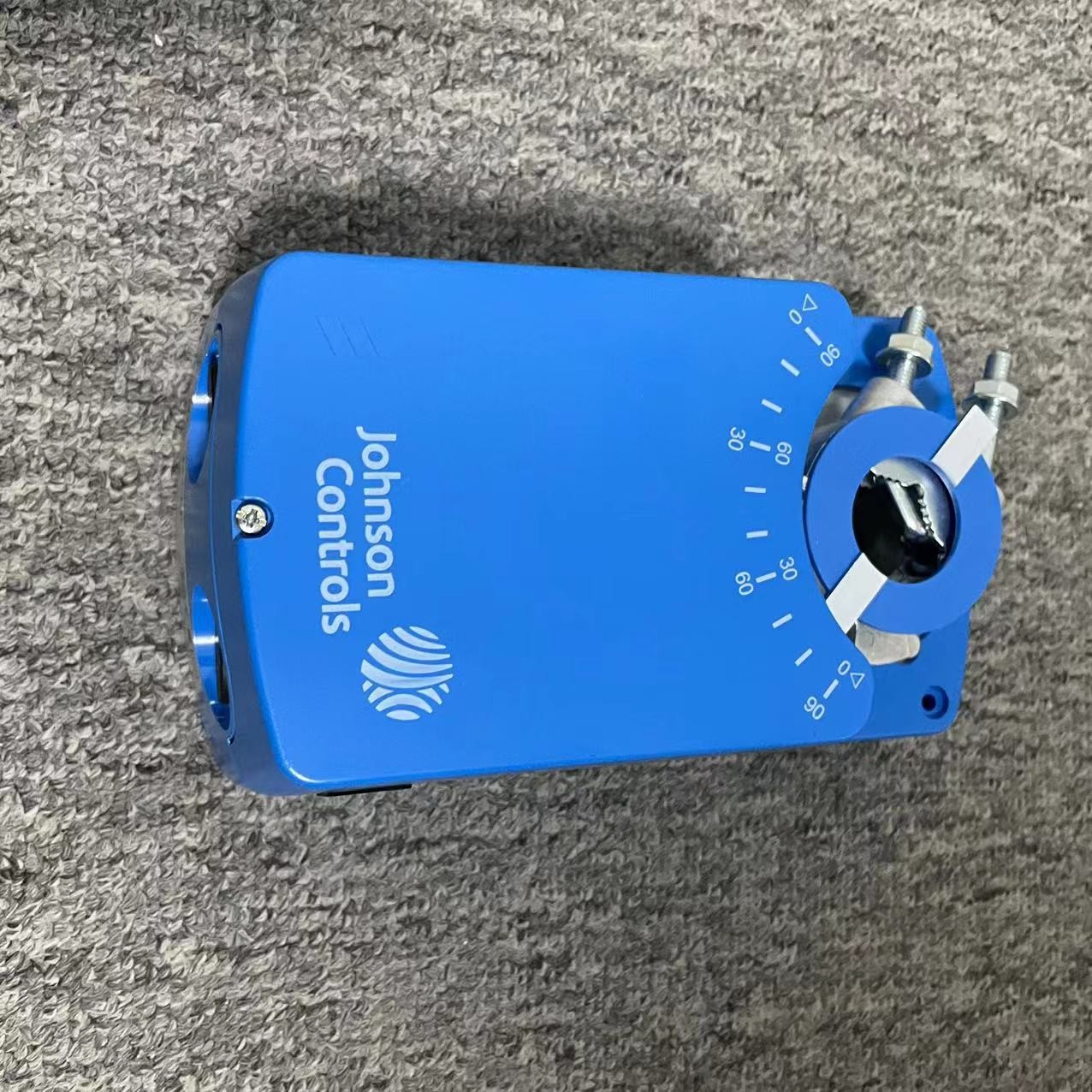

Johnson Controls.M9108-GDC-1N1Rotary electric damper actuator, proportioneel, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
