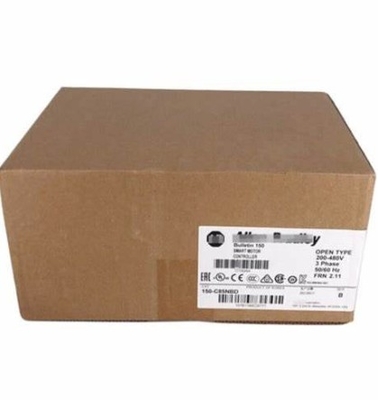

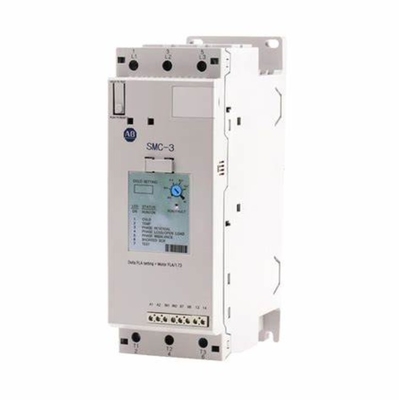

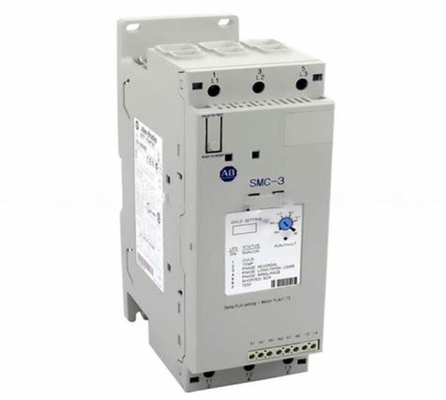

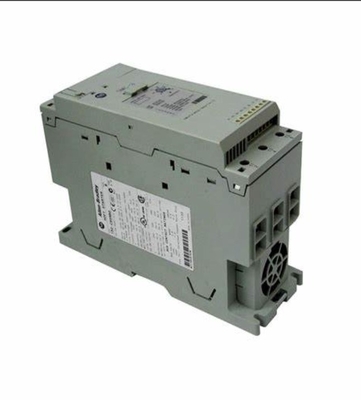

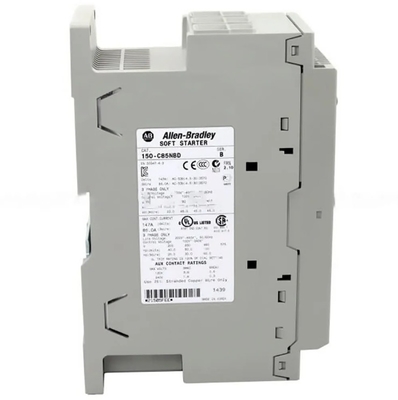

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-draad Smart Motor Controller Open behuizing

  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
Plaats van herkomst China
Merknaam ALLEN-BRADLEY
Certificering CE
Modelnummer 150-C85NBD
Min. bestelaantal 1
Prijs USD$1030
Verpakking Details Verpakking
Levertijd op voorraad
Betalingscondities L/C, D/A, T/T, Western Union, MoneyGram, D/P
Levering vermogen 500 st

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Type behuizing Open Frequentieregeling 50/60
Puntstatus Actief fabrikant Rockwell Automation
Productsoort Eenvoudig.
Markeren

Rockwell Automation Smart Motor Controller

,

Alleen-Bradley Smart Motor Controller

,

3-draad slimme motorcontroller
Laat een bericht achter
Productomschrijving

Technische specificaties

Elektrische apparatuur

met scherm - Nee, niet echt.
Spanningstype voor activering AC/DC
Nominale werkspanning Ue 200 V
Nominale stroomtoevoerspanning bij wisselstroom 50 Hz 100 V
Nominale stroomtoevoerspanning bij AC 60 Hz 100 V
Overbelastingstroom 28.3 A
Typ van de regelaar SMC-3
DV/DT-bescherming 1000 V/μs voor een stroomcircuit
Herhaaldelijke piekspanning 1400V per UL/CSA/NEMA voor stroomcircuit
Werkfrequentie 50/60 Hz per UL/CSA/NEMA voor stroomcircuits
Lijn aangesloten motorvermogen, max. 45 kW @ 380/400/415V wisselstroom, 50 Hz, 3-fase
Delta aangesloten motorvermogen, max. 25...100 pk @ 460 V wisselstroom, 60 Hz, 3-fase
Overspanningscategorie III per IEC voor zijdelingse hulpcontacten
Nominale impulsspanning 6 kV voor stroomkring
Dielectrische weerstand 2500 V wisselstroom per IEC voor een stroomcircuit
Lijn aangesloten motorstroom 28.3...85 A @ 380/400/415/460V wisselstroom, 3-fase
Delta aangesloten motorstroom 50...147 A @ 380/400/415/460V wisselstroom, 3-fase
Isolatie-spanning Nominale 600V wisselstroom per UL/CSA/NEMA voor stroomcircuits
Nominale bedrijfsspanning 250V AC/30V DC per UL/CSA/NEMA voor zijkant bevestigde hulpcontacten
Nominaal stelselvermogen bij start met ventilator 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC
Inlaatstroom in de staat "OFF" < 10 mA, < 12 mA @ ingangsspanning bij uitgeschakelde toestand (IN1, IN2) voor besturingscircuits
Lijst van kortsluitingsbeschermingsinrichtingen Niet-tijdvertraging Thermische magnetische schakelaar Hoge capaciteit tijdvertraging klasse CC/J/L
Aantal contacten TB-97, -98 (OVLD/fout): 1 voor hulpcontacten
Hoge capaciteit beschikbare storingstroom, max. 70 kA @ 600V, maximale stroom 300 A tijdvertraging Class J of Class L veiligheidsbeschermer voor binnen aangesloten delta-motoren
Tipe stroom TB-97, -98 (OVLD/Fault): AC/DC voor hulpcontacten
Conventioneel thermisch vermogen (Ith) TB-97, -98 (OVLD/Fault): 1 A voor hulpcontacten
Type besturingscircuit TB-97, -98 (OVLD/Fault): Elektromagnetische relais voor hulpcontacten
Soort contactpunten TB-97, -98 (OVLD/fout): Normaal geopend (N.O.) voor hulpcontacten
Categorie van gebruik TB-23, -24 (normaal/snelheid), TB-33, -34 (normaal/snelheid): C300/R150 per UL/CSA/NEMA voor zijdelingse hulpcontacten
Nominale bedrijfsstroom, max. TB-97, -98 (OVLD/Fault): 0,6 A @ 120 V wisselstroom en 0,3 A @ 240 V wisselstroom voor hulpcontacten
Standaard functie van de controller Zwakke stop
Standaard beschikbare storingstroom, max. 10 kA @ maximale standaardsluiting 400 A voor delta-toestellen met operationele nominale stroom
Geïntegreerde motoroverbelastingbescherming - Ja, dat klopt.
Tipe prestatie van het kortsluitingsbeschermingsapparaat (SCPD) Type 1
Selecteerbare klasse overbelasting Reisklasse 10, 15 of 20
Selecteerbare starttijden 2, 5, 10, 15, 20, 25 of 30 s
Inlaatspanning bij uitschakeling (IN1, IN2), max. 40 V wisselstroom, 17 V gelijkstroom/12 V wisselstroom voor besturingskring
Selecteerbare stroomgrens 150%, 250%, 350% en 450% volle belastingstroom
Input-ON-spanning, tijdens het starten (IN1, IN2) 85 V wisselstroom, 19,2 V gelijkstroom/19,2 V wisselstroom minimum voor besturingscircuit
Input-ON-stroom (IN1, IN2) 9.8 mA @ 120V wisselstroom/19.6 mA @ 240V wisselstroom voor besturingscircuits, 7.3 mA @ 24V wisselstroom/stroom voor besturingscircuits

Mechanische apparatuur

Beschermingsgraad (IP) IP2X
Gewicht 2.25 kg
Schok Operationeel: 15 G
Breedte 72 mm (2.83 inch)
Diepte 130 mm (5,12 inch)
Hoogte 20 mm (8,11 inch)
Kabelafmeting 2.5...95 mm2 (14...3/0 AWG) voor elektriciteitslijnen
Vibratie Operationeel: 1,0 G piek, verplaatsing 0,15 mm (0,006 inch)
Maak TB-97, -98 (OVLD/Fault): 432VA voor hulpcontacten
Breuk TB-97, -98 (OVLD/Fault): 72VA voor hulpcontacten
Vergrendelingskoppel 11.3- Wat is er?12.4 Nm (100...110 lb.inch) voor laadkrachtterminals
Interne bypass - Ja, dat klopt.
Functie Eenrichting
Selecteerbare kickstart - 450% FLA 0, 0.5, 1.0, of 1,5 s
Selecteerbaar beginkoppel 15%, 25%, 35% en 65% van het gesloten rotorkoppel
Selecteerbare zachte stop Af, 100%, 200% of 300% van de starttijdinstelling bij bedrading

Milieu

Steady-state warmteafvoer 82 W
Temperatuur van opslag en vervoer -25 °C
Nominale omgevingstemperatuur zonder afkoeling -5 °C
Vochtigheid 5...95% niet-condenserend
Werktemperatuur Open: -5 tot 50 °C (23 tot 122 °F)
Niveaus van EMC-emissies Stralingsemissies: klasse A per IEC
Niveaus van EMC-immuniteit Overspanningstransitor: volgens EN/IEC 60947-4-2 per IEC
Hoogte 2000 m
Verontreinigingsgraad 2

Bouw

Grootte van het montagegat 5.3 mm
Aantal palen De apparatuur is ontworpen voor 3-fasen alleen voor het stroomcircuit
Behuizing Open type

Documentatie

Voorstel voor een richtlijn van de Raad Uitgave nr.
Technische gegevens 150-TD009
Gebruikershandleiding 150-UM007
