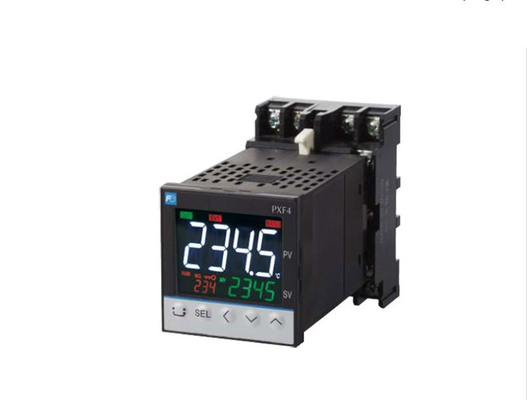

Hoogwaardige Fuji Electric PXF4 Temperatuurcontroller met 50ms steekproefsnelheid met beste prijs

Grobal Sales Section Instrumentation & Sensors Planning Dept. 1, Fuji-machi, Hino-city, Tokyo 191-8502, Japan http://www.fujielectric.com Telefoon: +81-42-514-8930 Fax: +81-42-583-8275 http://www.fujielectric.comfujielectric.com/products/instruments/ Dank u voor de aankoop van de Fuji module temperatuurcontroller.Gebruik het volgens de volgende instructies.Voor gedetailleerde informatie over het gebruik van deze apparatuur raadpleegt u de afzonderlijke gebruikershandleiding.houd deze handleiding gemakkelijk bereikbaar voor de persoon die deze apparatuur gebruikt. Bevestiging van specificaties en accessoires Voordat u het product gebruikt, moet u bevestigen dat het overeenkomt met het bestelde type.) Bevestig dat alle volgende accessoires zijn meegenomen. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manualDocumentreferentienummer Datasheet EDS11-178 Microcontroller (Model: PXF) Bedieningshandleiding INP-TN5A2400-E Microcontroller (Model:PXF) Communicatie Functies Handleiding (MODBUS) INP-TN5A2227-E De nieuwste handleidingen kunnen ook worden gedownload op de volgende URL: http://www.fujielectric.com/products/instruments/ Lees eerst (Veiligheidsaanwijzingen) Lees dit onderdeel zorgvuldig voor gebruik en volg de genoemde veiligheidsaanwijzingen volledig.Veiligheidswaarschuwingen worden ingedeeld als “Waarschuwing” of “Waarschuwing”. Niet-naleving van de instructies kan leiden tot een veiligheidsrisico.Voorzichtigheid Slechte behandeling kan tot verwonding van de gebruiker of schade aan eigendommen leiden. Indien de apparatuur op een niet door de fabrikant gespecificeerde wijze wordt gebruikt, kan de door de apparatuur geboden bescherming worden verminderd.Gebruiksbeperkingen Dit product is een temperatuurregelaar die is ontwikkeld voor de, ontworpen en vervaardigd met het uitgangspunt dat het voor algemene machines zal worden gebruikt.,rekening houden met de veiligheid van het gehele systeem en de machine door middel van een uitstekend ontwerp;een ontslagontwerp en het uitvoeren van periodieke inspecties. • Veiligheidsvoorzieningen ter bescherming van het menselijk lichaam • Directe besturing van vervoermiddelen • Vliegtuigen • Ruimteapparatuur • Atoomapparatuur, enz.Gebruik dit product niet voor toepassingen waarbij rechtstreeks menselijk leven betrokken is.. WAARSCHUWING De inhoud van dit handboek kan zonder voorafgaande kennisgeving worden gewijzigd.Fuji Electric is niet aansprakelijk voor schade., met inbegrip van indirecte schade, veroorzaakt door typografische fouten, het ontbreken van informatie of het gebruik van informatie in deze handleiding.Installatie en bedrading Deze apparatuur is bedoeld voor gebruik onder de volgende omstandigheden:Omgevingstemperatuur -10 °C tot 50 °C Omgevingsvochtigheid 90% RH of lager (zonder condensatie) Overspanning categorie II volgens IEC 61010-1 Verontreinigingsgraad 2 Aanbevolen zekering 250VAC, 0.1A T ((Time-Lag) voor 100 tot 240 V wisselstroom, 400V DC/400V AC, 1A T ((Time-Lag) voor 24V DC/24V AC stroomvoorziening Gebruiksomgeving Gebruik in binnenshuizen Indien toegankelijke Safety Extra Low Voltage (SELV) -circuits moeten worden aangesloten op de signaalinvoerterminal,SSR-afvoerterminal, stroomuitgangsterminal of Communicatie (RS485) terminal, zorgen voor een basisisolatie tussen de SELV-circuits en deze terminals (bijvoorbeeldgebruik maken van een transformator met een basisisolatie of een hogere graad van isolatie)De basisisolatie vereist een vrijheid van ten minste 1,5 mm en een kruipvlak van ten minste 3,0 mm. Als deze isolatie niet wordt verstrekt, kan de UL61010 en EN61010-veiligheidsconformiteit ongeldig worden.Voor 24V gelijkstroom/wisselstroom model, indien de apparatuur is aangesloten op het Safety Extra Low Voltage (SELV) -circuit, moet er een basisisolatie zijn tussen het SELV-circuit en de stroominvoerterminals.de stroominvoerterminals moeten worden aangesloten op een extra laagspanningscircuit (ELV) om elektrische schokken te voorkomen;. Voor CT-invoer moet de stroomoverdracht worden gebruikt, die volgens de onderstaande specificaties wordt aangegeven om elektrische schokken en de verspreiding van brand te voorkomen.1) Overspanning Categorie II 2) Verontreinigingsgraad 2 3) Vereist niveau van isolatie, aanvullende isolatie,4) Maximale spanningslijn tot neutraal 300Vac rms of 300Vdc Over de veiligheidsnorm Volg de volgende instructies om aan de eisen van de veiligheidsnorm te voldoen. Het niet naleven van deze instructies is een schending van de veiligheidsnormen. (Dit product is geen veiligheidsuitrusting.)...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................die is gespecificeerd in de gebruiksaanwijzing● Indien toegankelijke Safety Extra Low Voltage (SELV) -circuits moeten worden aangesloten op de Signal input terminal, SSR Drive output terminal,Stroomuitgangsterminal of communicatieterminal (RS485), zorgen voor een basisisolatie tussen de SELV-circuits en deze eindpunten (bijvoorbeeld gebruik een transformator met een basisisolatie of een hogere graad van isolatie).De basisisolatie vereist een open ruimte van ten minste 1.5 mm en een kruipvlak van ten minste 3,0 mm. Indien een dergelijke isolatie niet is voorzien, kan de conformiteit met de veiligheidsnormen UL61010 en EN61010 ongeldig worden.● Al deze apparatuur moet in een behuizing worden gemonteerd om elektrische schokken en de verspreiding van brand te voorkomen● Zorg ervoor dat u een geschikt externe beschermingscircuit installeert om een overmatige temperatuurstijging enz. te voorkomen.Zorg ervoor dat u de stroom uitschakelt en beschermende handschoenen of veiligheidsbrillen draagt.● Stel de juiste parameter-invoersignalen in die overeenkomen met elke te aansluiten ingang.● Gebruik deze apparatuur niet voor de meting van schakelingen die onder de metingskategorie II vallen● Gebruik deze apparatuur niet voor het meten van signalen waaraan een spanning van meer dan 30 VRMS of meer dan 60 V DC wordt toegepast.● Als er een risico bestaat dat iemand met de terminal in aanraking komt terwijl het instrument wordt aangesloten, bevestig de dekking van de terminal (optioneel) om een elektrische schok te voorkomen.................................................................................................................................................................................................................................... . Voordat u installeert, moet u bevestigen dat de isolatieklasse van de apparatuur aan de gebruiksvereisten voldoet. Interne schakeling Proceswaarde-invoer Remote SV-invoer CT-invoer Controle-uitgang 1 (SSR-aandrijving,stroom, spanning) Regelauto 2 (SSR-aandrijving, stroom, spanning) Regelauto 1 (SSR-aandrijving, stroom, spanning) Regelauto 2 (SSR-aandrijving, stroom, voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): wanneer de negende code "J" AL 1 en 2: onafhankelijk gemeenschappelijk (2): wanneer de negende code anders is dan "J" AL 1 tot en met 3:● Een schakelaar of een schakelaar moet in de stroomvoorziening worden geïnstalleerd.● Een schakelaar of een schakelaar moet goed zijn geïnstalleerd en gemakkelijk bereikbaar zijn voor de bediener. ● Een schakelaar of een schakelaar moet worden aangeduid als degene die voor dit product is bestemd.● Elektrische bedrading moet alleen door gekwalificeerd personeel worden gemaakt en in overeenstemming zijn met uw plaatselijke en nationale normen. ● Voor de bedrading van de voedingsvoorziening moet u draad gebruiken die gelijk is aan of hoger is dan 600 V vinyl geïsoleerde draad. ● Om schade en storing van de apparatuur te voorkomen, moet de nominale voedingsspanning worden voorzien.● Om schokken en storingen van apparatuur te voorkomen● Voordat u de stroom inschakelt, moet u controleren of de vrije ruimte is afgesloten om schokken of brand te voorkomen.● Raak de terminal niet aan terwijl de machine aan is. Het risico bestaat dat u door schokken of fouten van de apparatuur wordt getroffen. ● Verwijder, verander of herstel deze apparatuur nooit.Neem contact op met de fabrikant en retourneer het product. ● Uitgangsrelais is het onderdeel dat een beperkte levensduur heeft. Wanneer het contact met de uitgangsrelais aan het einde van zijn levensduur komt, kan het in staat of uitgeschakeld blijven.● De standaardinstelling van deze apparatuur is als volgt:. Verander de instelling indien nodig, zodat de apparatuur aan uw toepassing voldoet.
