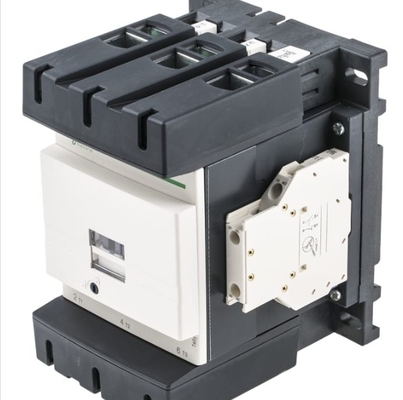

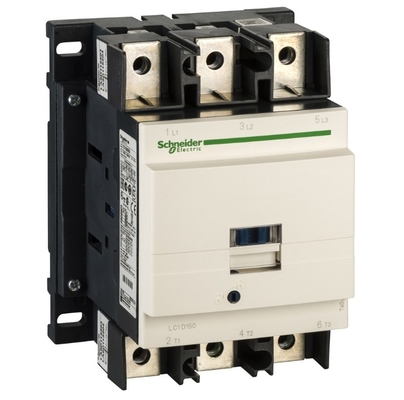

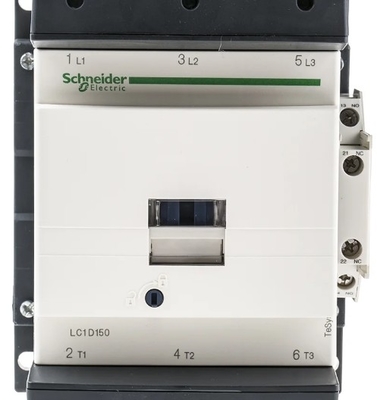

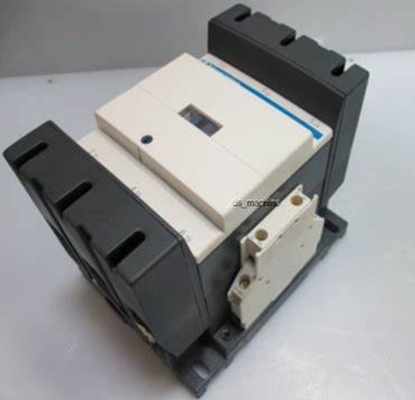

IEC-contactor, TeSys Deca, niet-omkeerbaar, 150A, 100HP bij 480VAC, tot 100kA SCCR, 3-fase, 3 NO, 24VDC spoel, open stijl

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Plaats van herkomst China
Merknaam Schneider
Certificering CE
Modelnummer LC1D150BD
Min. bestelaantal 1
Prijs USD$150
Verpakking Details Verpakking
Levertijd 4-6 weken
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 500 st

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Bereik TeSys Gamma van het product TeSys Deca
apparaten korte naam LC1D polenbeschrijving 3P
Markeren

100 pk IEC-contactor

,

150A IEC-contactor

,

3 fasen IEC-contactor
Laat een bericht achter
Productomschrijving

Bereik TeSys
Gamma van het product TeSys Deca
Type product of onderdeel Contactor
Kort naam van het apparaat LC1D
toepassing van de contactor Weerstandsbelasting
Motorbesturing
Categorie van gebruik AC-3
AC-4
AC-1
AC-3e
beschrijving van polen 3P
[Ue] nominale bedrijfsspanning elektrische apparatuur voor het opnemen van elektriciteit, met uitzondering van elektrische apparatuur voor het opnemen van elektriciteit
elektrische apparatuur voor het opnemen van elektriciteit (m.u.v. elektrische apparatuur voor het opnemen van elektriciteit)
[Ie] nominale bedrijfsstroom 200 A (bij < 140,0000000000 °F (60 °C)) bij < 440 V wisselstroom AC-1 voor stroomkring
150 A (bij < 140,0000000000 °F (60 °C)) bij <= 440 V wisselstroom AC-3 voor stroomkring
150 A (bij < 140,0000000000 °F (60 °C)) bij < 440 V wisselstroom AC-3e voor stroomkring
[Uc] regelcircuitspanning 24 V gelijkstroom
Aanvullende
Motorvermogen kW 40 kW bij 220...230 V AC 50/60 Hz (AC-3)
75 kW bij 380...400 V AC 50/60 Hz (AC-3)
80 kW bij 415...440 V AC 50/60 Hz (AC-3)
90 kW bij 500 V AC 50/60 Hz (AC-3)
100 kW bij 660...690 V AC 50/60 Hz (AC-3)
75 kW bij 1000 V AC 50/60 Hz (AC-3)
22 kW bij 400 V AC 50/60 Hz (AC-4)
40 kW bij 220...230 V AC 50/60 Hz (AC-3e)
75 kW bij 380...400 V AC 50/60 Hz (AC-3e)
80 kW bij 415...440 V AC 50/60 Hz (AC-3e)
90 kW bij 500 V AC 50/60 Hz (AC-3e)
100 kW bij 660...690 V AC 50/60 Hz (AC-3e)
75 kW bij 1000 V AC 50/60 Hz (AC-3e)
Maximaal paardenvermogen 40 pk bij 200/208 V wisselstroom 50/60 Hz voor 3-fasemotoren
50 pk bij 230/240 V AC 50/60 Hz voor 3-fasemotoren
100 pk bij 460/480 V AC 50/60 Hz voor 3-fasemotoren
125 pk bij 575/600 V AC 50/60 Hz voor 3-fasemotoren
Compatibiliteitscode LC1D
Polcontact samenstelling 3 NIET
Bescherming Met
[th] conventionele vrije luchtwarmte-stroom 200 A (bij 140,0000000000 °F (60 °C)) voor stroomcircuits
IRM's nominale productiecapaciteit 140 A AC voor signaalcircuits conform IEC 60947-5-1
250 A gelijkstroom voor signaalcircuits conform IEC 60947-5-1
1660 A bij 440 V voor een stroomcircuit conform IEC 60947
Nominale breekcapaciteit 1400 A bij 440 V voor een stroomcircuit conform IEC 60947
[Icw] gerangschikte korte-tijdstand-stroom 250 A 104,0000000000 °F (40 °C) - 10 min voor het voedingscircuit
580 A 104,0000000000 °F (40 °C) - 1 min voor het stroomsysteem
1200 A 104,0000000000 °F (40 °C) - 10 s voor een stroomcircuit
1400 A 104.0000000000 °F (40 °C) - 1 s voor een stroomcircuit
100 A - 1 s voor signaalcircuits
120 A - 500 ms voor signaalcircuits
140 A - 100 ms voor signaalcircuits
Geassocieerde veiligheidscategorie 10 A gG voor signaalcircuits conform IEC 60947-5-1
315 A gG bij <= 690 V coördinatietype 1 voor stroomkring
250 A gG bij <= 690 V coördinatietype 2 voor stroomcircuits
Gemiddelde impedantie 0.6 mOhm - Ith 200 A 50 Hz voor stroomcircuits
Verlies van vermogen per paal 24 W AC-1
13.5 W AC-3
13.5 W AC-3e
[Ui] nominale isolatiespanning Stroomcircuit 600 V CSA
Stroomcircuit 600 V UL
Stroomcircuit 1000 V IEC 60947-4-1
Signaleringscircuit 690 V IEC 60947-1
Signaleringscircuit 600 V CSA
Signaleringscircuit 600 V UL
Overspanningscategorie III.
Verontreinigingsgraad 3
[Uimp] nominale impuls weerstaan spanning 8 kV IEC 60947
Veiligheidsgerelateerdheidsniveau B10d = 684932 cycli contactor met nominale belasting EN/ISO 13849-1
B10d = 10000000 cycli contactor met mechanische belasting EN/ISO 13849-1
Mechanische duurzaamheid 8 Mfietsen
Elektrische duurzaamheid 0.85 Mcycles 150 A AC-3 <= 440 V
1 Mcyclus 200 A AC-1 <= 440 V
0.85 Mcycles 150 A AC-3e <= 440 V
Type besturingscircuit DC-standaard
Spoeltechnologie met ingebouwde onderdrukkingsinrichting
Beperkingen van de spanning van het besturingssysteem 0.75- Ik weet het niet.1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) werkend DC
0.15- Ik weet het niet.0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) DC-uitval
1- Ik weet het niet.1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) werkend DC
Inbrengvermogen in W 270...365 W 68.0000000000 °F (20 °C))
Vermogenverbruik in stand in W 2.4...5.1 W 68.0000000000 °F (20 °C)
Operatietijd 20... 35 ms sluiten
40...75 ms opening
Tijdconstante 25 ms
Maximale bedrijfsdruk 1200 cyc/h 140,0000000000 °F (60 °C)
Maximale bedrijfsdruk 1200 cyc/h bij 60 °C
Verbindingen - terminals Beheerscircuit: schroefklem terminals 2 0,002...0,004 in2 (1...2,5 mm2) - kabelstijfheid: flexibel met kabel einde
Beheerscircuit: schroefklem terminals 1 0,002...0,004 in2 (1...2,5 mm2) - kabelstijfheid: flexibel met het eind van de kabel
Beheerscircuit: schroefklem terminals 1 0,002...0,004 in2 (1...2,5 mm2) - kabelstijfheid: flexibel zonder kabel
Beheerscircuit: schroefklem terminals 2 0,002...0,004 in2 (1...2,5 mm2) - kabelstijfheid: flexibel zonder kabel
Beheerscircuit: schroefklem terminals 1 0,002...0,004 in2 (1...2,5 mm2) - kabelstijfheid: vast zonder kabel einde
Beheerscircuit: schroefklem terminals 2 0,002...0,004 in2 (1...2,5 mm2) - kabelstijfheid: vast zonder kabel einde
Stroomcircuit: connector 1 0,02...0,2 in2 (10...120 mm2) - kabelstijfheid: flexibel zonder kabel
Stroomcircuit: connector 2 0,02...0,08 in2 (10...50 mm2) - kabelstijfheid: flexibel zonder kabel
Stroomcircuit: connector 1 0,02...0,2 in2 (10...120 mm2) - kabelstijfheid: flexibel met het eind van de kabel
Stroomcircuit: connector 2 0,02...0,08 in2 (10...50 mm2) - kabelstijfheid: flexibel met het eind van de kabel
Stroomcircuit: connector 1 0,02...0,2 in2 (10...120 mm2) - kabelstijfheid: vast zonder kabel
Stroomcircuit: connector 2 0,02...0,08 in2 (10...50 mm2) - kabelstijfheid: vast zonder kabel
Vergrendelingskoppel Beheerscircuit 10,6 lbf.in (1,2 N.m.) schroefklempunten plat Ø 6 mm
Beheerscircuit 10,6 lbf.in (1,2 N.m.) schroefklempunten
Stroomcircuit 106,2 lbf.in (12 N.m) connector zeshoekig 0,2 in (4 mm)
Beheerscircuit 10,6 lbf.in (1,2 N.m.) schroefklem terminals positidriv nr. 2
Aanvullende contactcompositie 1 NO + 1 NC
Typ van hulppunt Mechanisch verbonden 1 NO + 1 NC IEC 60947-5-1
Spiegelcontact 1 NC IEC 60947-4-1
Frequentie van het signaalcircuit 25...400 Hz
Minimale schakelspanning 17 V voor signaalcircuits
Minimale schakelstroom 5 mA voor signaalcircuits
Isolatieweerstand > 10 MOhm voor signaalcircuits
Niet-overlappende tijd 1.5 ms bij ontstraling tussen NC en NO-contact
1.5 ms bij energiëring tussen NC en NO-contact
Montageondersteuning Spoorweg
Plaat
Milieu
Normen CSA C22.2 nr. 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1:Klausule 30.2
IEC 60335-2-40:bijlage JJ
UL 60335-2-40:bijlage JJ
UL 60947-4-1
CSA C22.2 nr. 60947-4-1
JIS C8201-4-1
Certificering van producten UL
CCC
CSA
CE
UKCA
Marinier
EAC
IP-beschermingsgraad IP20 voorzijde IEC 60529
Beschermende behandeling THIEC 60068-2-30
Klimaatbestandheid IACS E10 blootstelling aan vochtige warmte
Toegestane omgevingstemperatuur van de lucht rondom het apparaat -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) met afkoeling
Werkshoogte 0- Ik weet het niet.9842.52 ft (0...3000 m)
Brandweerstand 1562.0000000000 °F (850 °C) IEC 60695-2-1
Vlamvertrager V1 conform UL 94
Mechanische robuustheid Vibratiecontactor open 2 Gn, 5...300 Hz)
Vibratiecontactor gesloten 4 Gn, 5...300 Hz)
Schokcontactor gesloten 15 Gn voor 11 ms)
Schokcontactor open 6 Gn gedurende 11 ms)
Hoogte 6.2 inch (158 mm)
Breedte 4.7 inch (120 mm)
Diepte 5.4 inch (136 mm)
Nettogewicht 5.5 lb (US) (2,5 kg)
Bestel- en verzendgegevens
Categorie US10I1222359
Schema van de kortingen 0I12
GTIN 3389110475982
Terugkeerbaarheid - Ja, dat klopt.
Land van oorsprong FR
Verpakkingseenheden
Eenheid Pakkettype 1 PCE
Aantal eenheden in pakket 1 1
Pakket 1 Hoogte 6.9 in (17,5 cm)
Pakket 1 Breedte 7.5 inch (19 cm)
Pakket 1 Lengte 8.5 inch (21,5 cm)
Pakket 1 Gewicht 5.454 lb ((US) (2.474 kg)
Eenheid Pakkettype 2 S06
Aantal eenheden in verpakking 2 27
Pakket 2 Hoogte 29.5 inch (75 cm)
Pakket 2 Breedte 23.6 in (60 cm)
Pakket 2 Lengte 31.5 inch (80 cm)
Pakket 2 Gewicht 175.925 lb (US) (79.798 kg)
