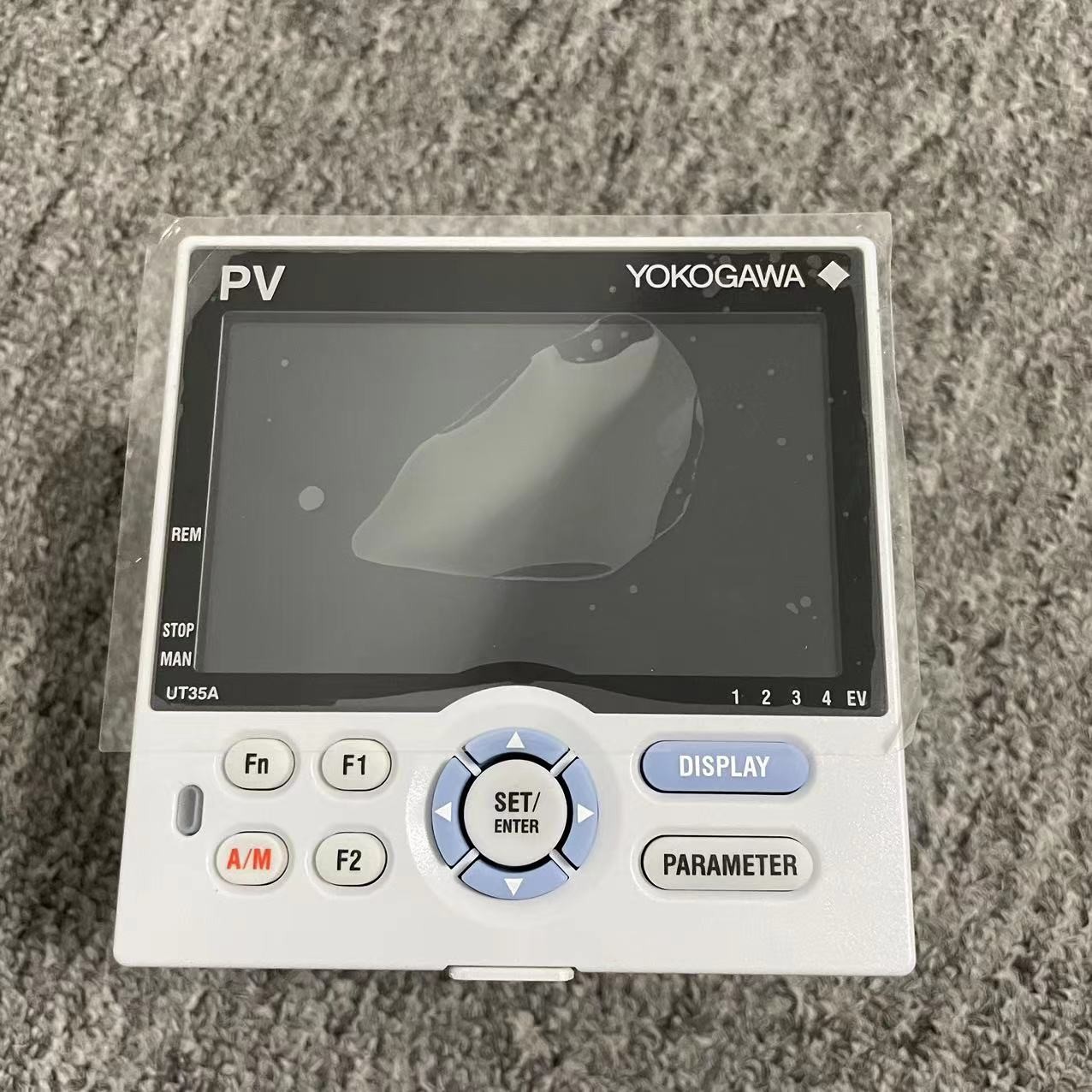

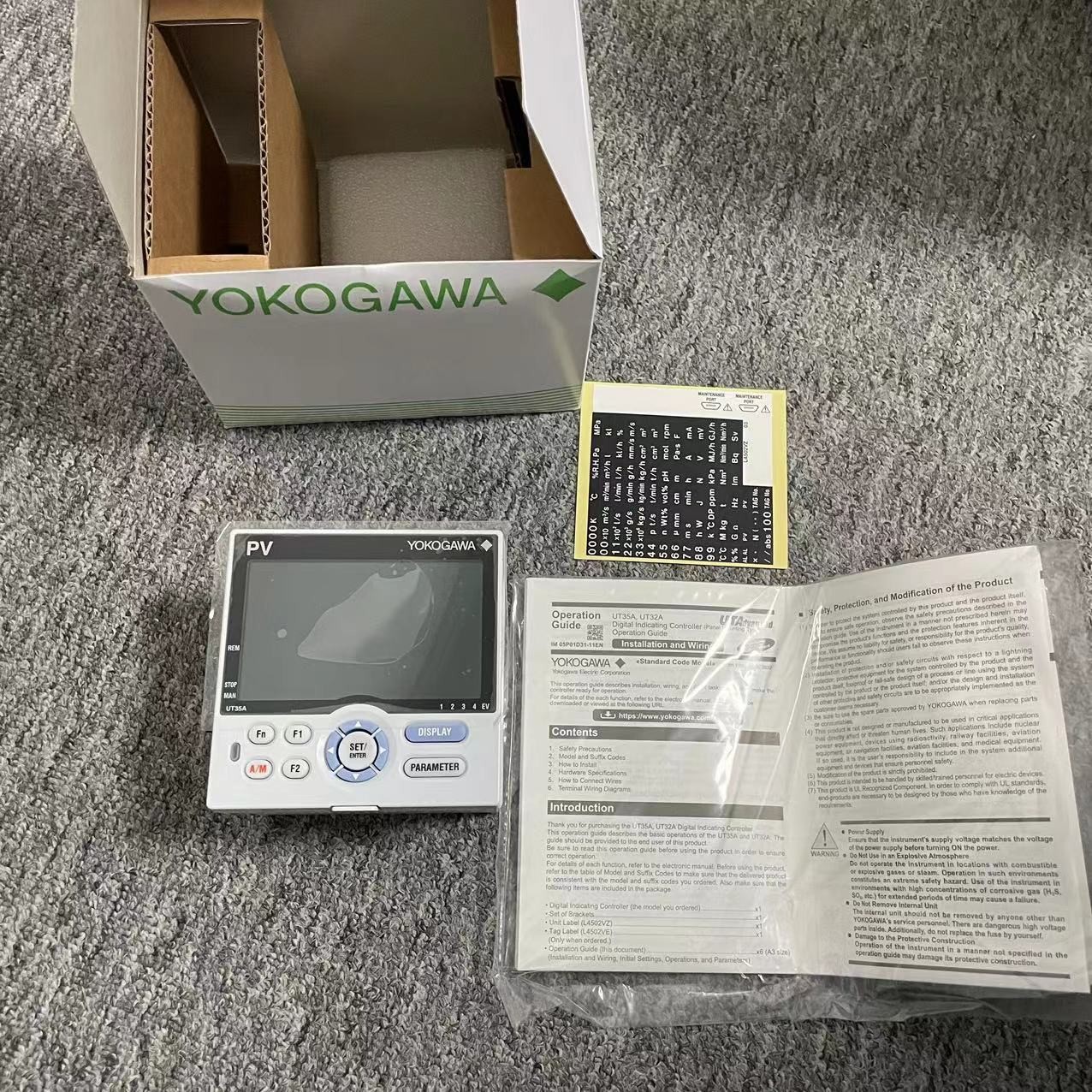

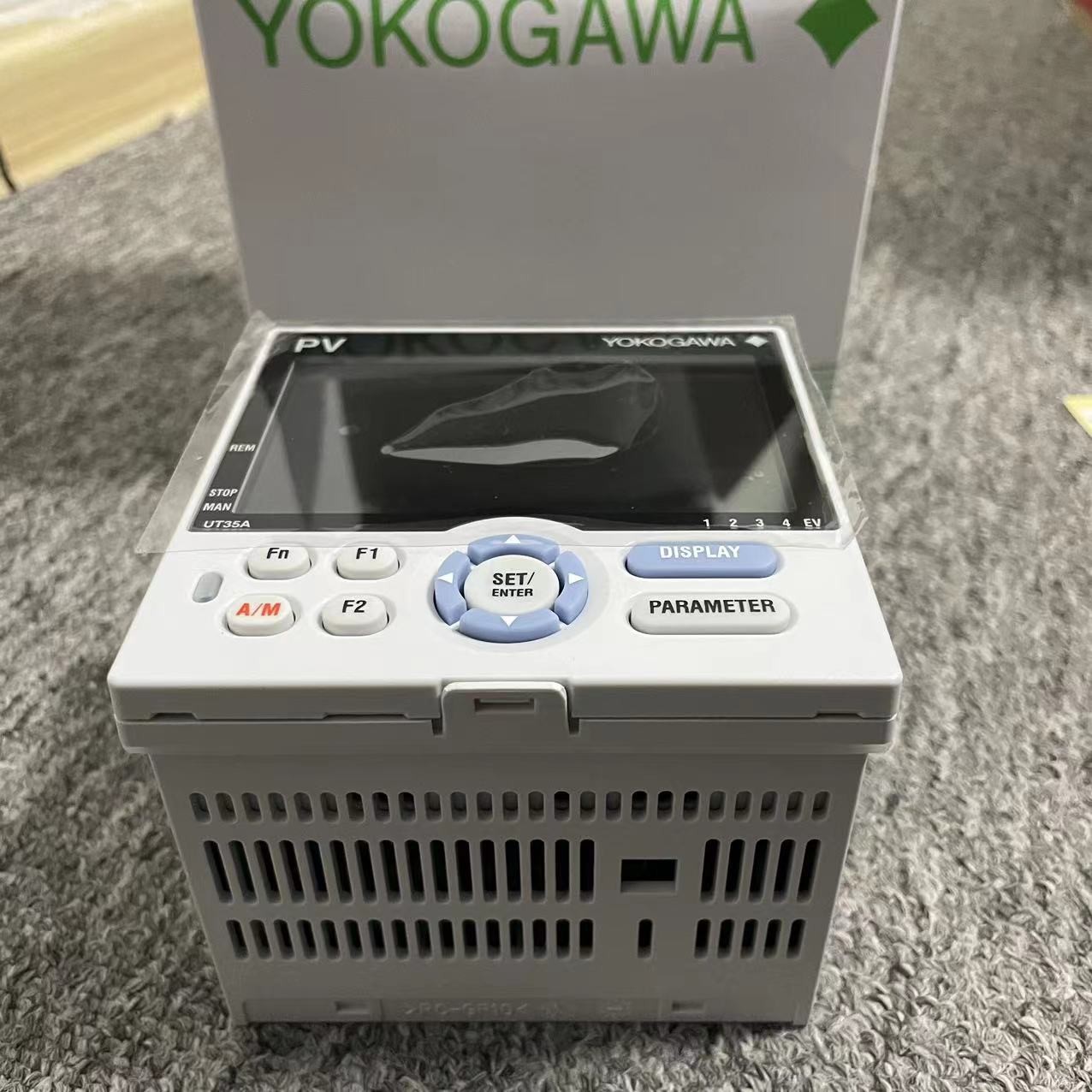

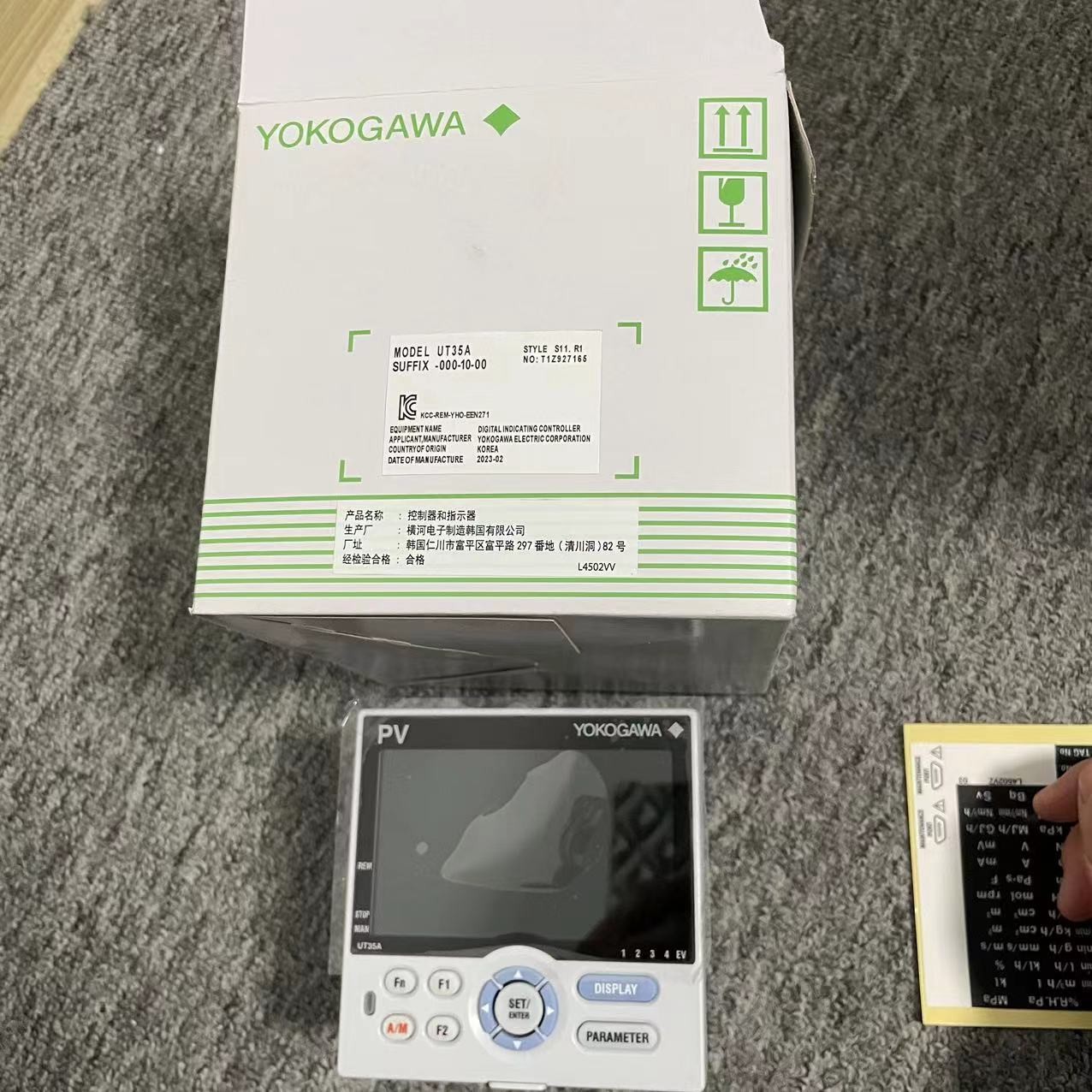

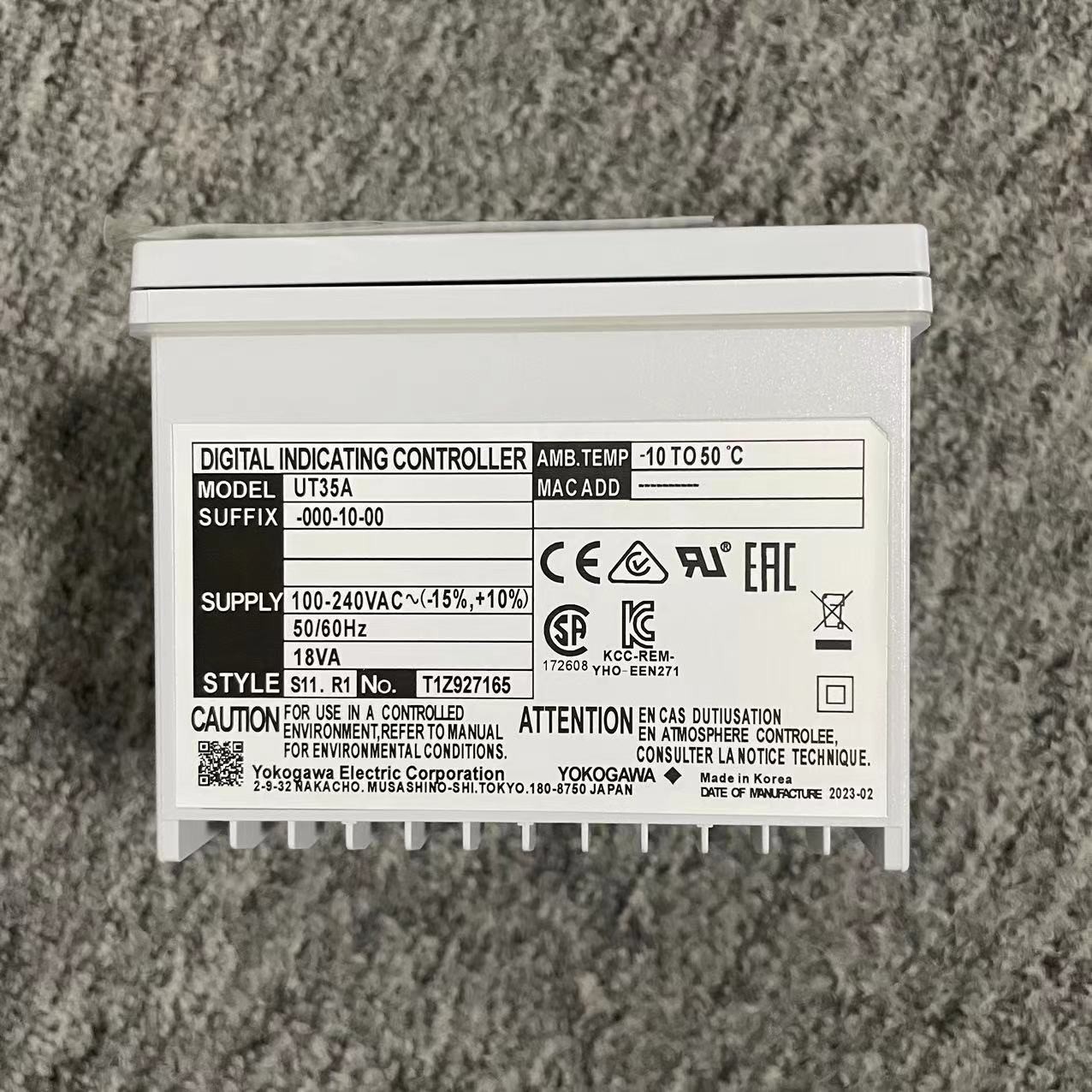

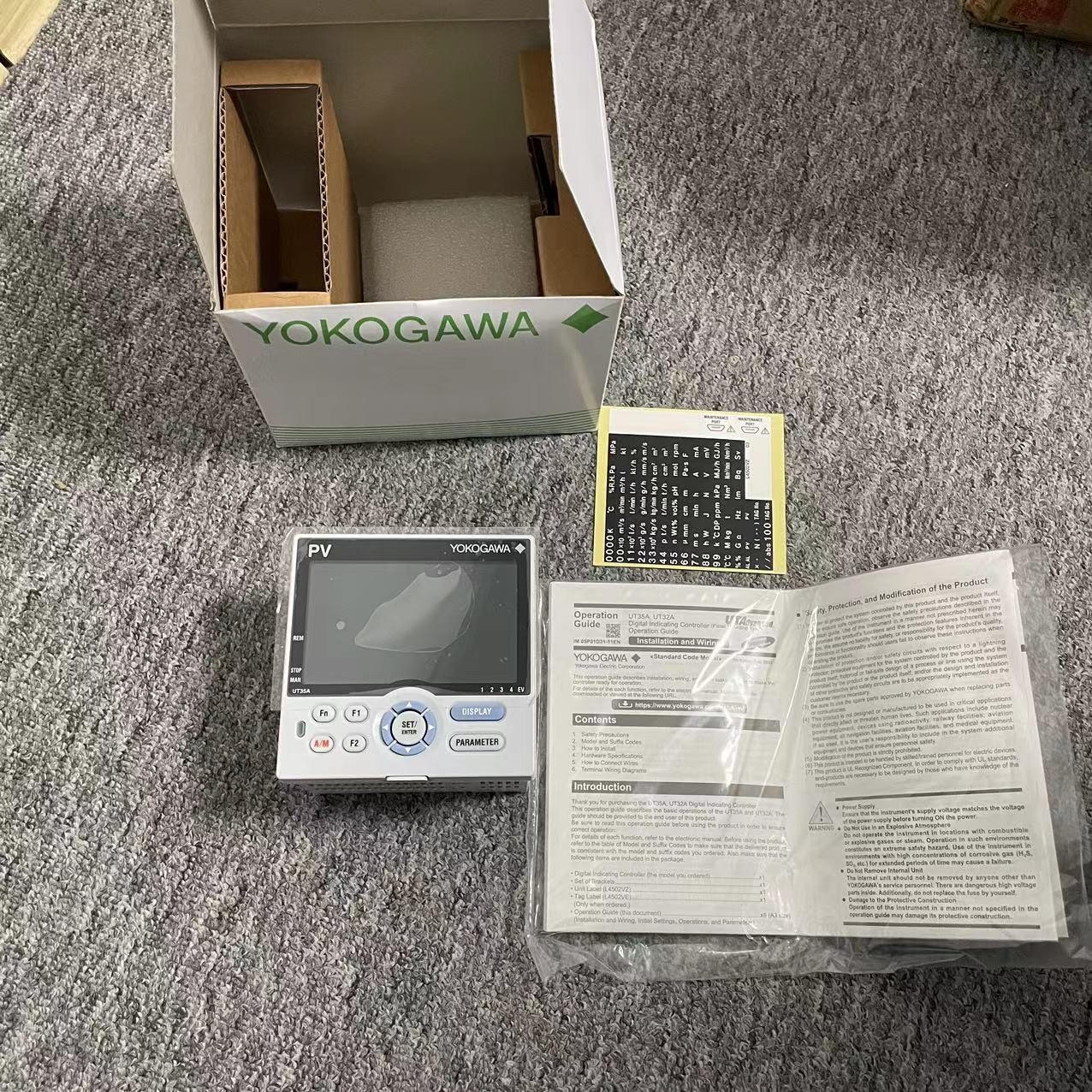

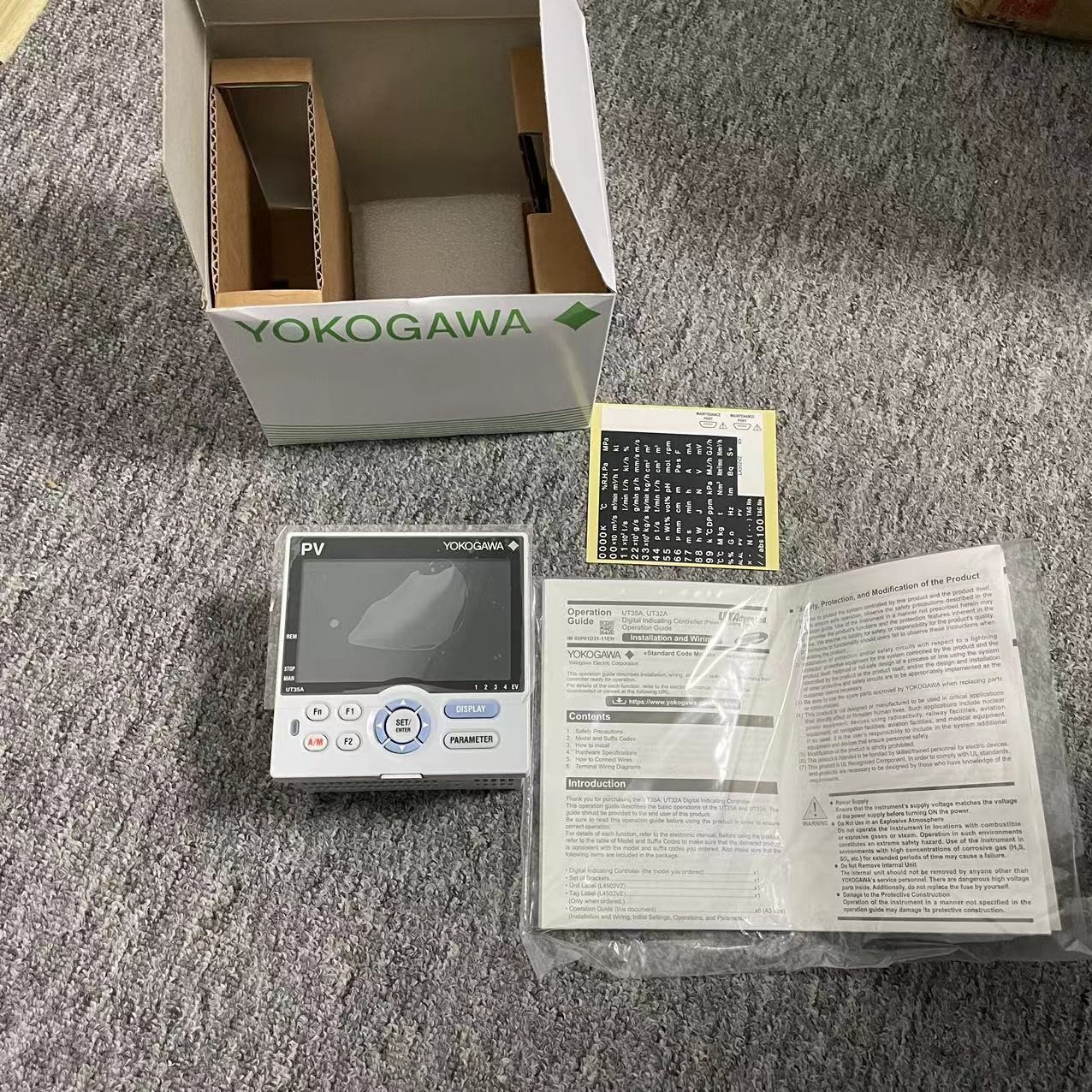

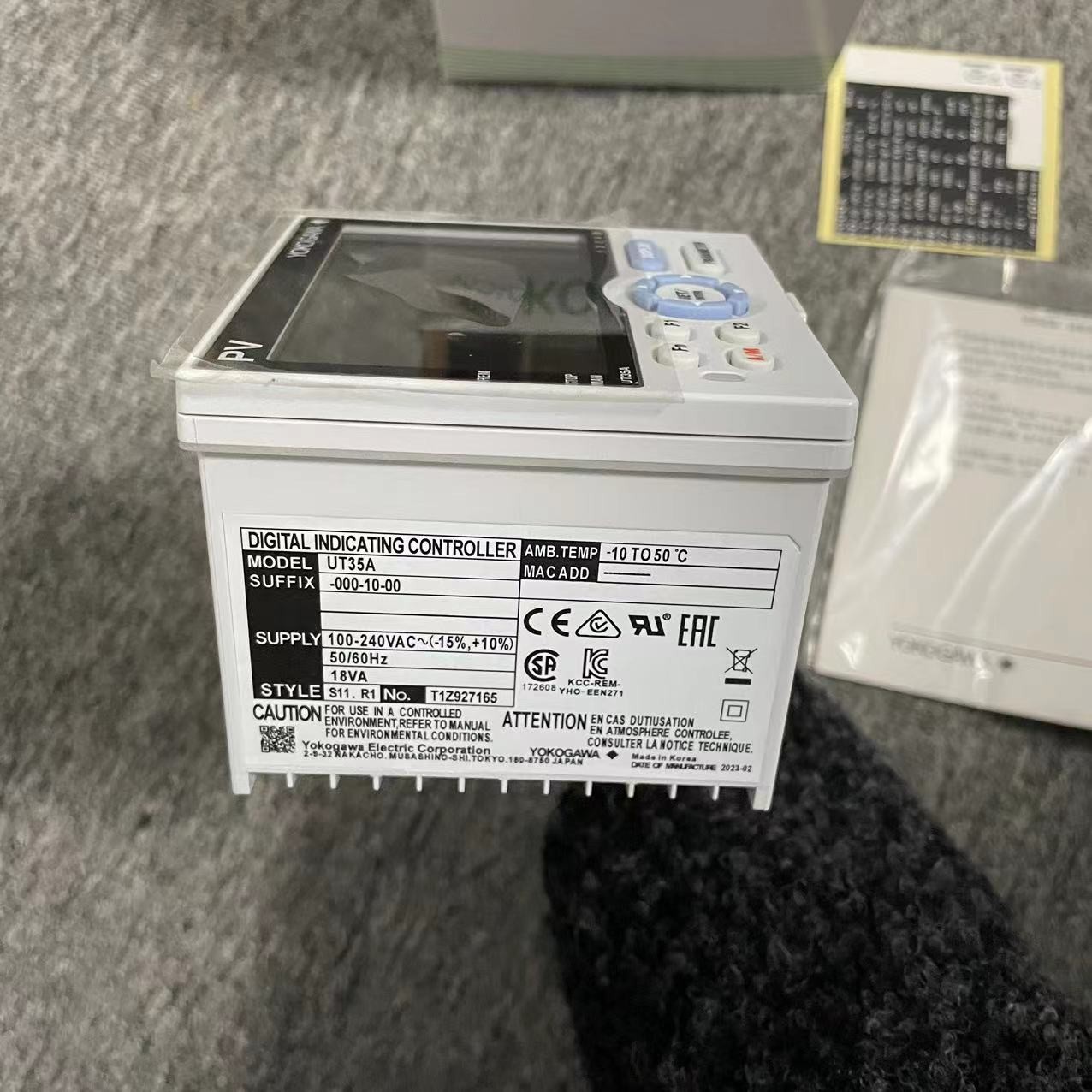

UT35A-001-10-00 Originele digitale temperatuurcontroller voor industriële toepassingen

De UT35A- en UT32A-temperatuurcontrollers maken gebruik van een gemakkelijk te lezen, 14-segment grootkleurig LCD-scherm, samen met navigatietoetsen, waardoor de bewakings- en bedieningsmogelijkheden aanzienlijk worden verhoogd.Een ladder sequence functie is standaard opgenomenDe UT35A/UT32A ondersteunt ook open netwerken zoals Ethernet-communicatie.

Temperatuurregelaar UT35A en UT32A

• 4 als standaard beschikbare streefcijfers (PID-nummers)
• 3 onafhankelijke gemeenschappelijke alarmeringsplaatsen standaard beschikbaar
• Er kunnen laddersequentieprogramma's worden gebouwd.
• Eenvoudige werking
• Maximaal 8 DO's (beschikbare combinaties)
• De gebruiksaanwijzing is beschikbaar in meerdere talen (Japanse, Engelse, Duitse, Franse, Spaanse, Chinese en Koreaanse).
• Gedetailleerd code model beschikbaar voor het aanpassen van de specificaties die het beste bij u passen.

• Geavanceerde besturing

  Beheermodi

  De besturingsmodus maakt het gemakkelijk om instellingen te configureren en wijzigingen aan te brengen met parameters.

• Sturing met een enkele lus

• 5 Ingebouwde besturingsvormen

  • PID-controle
  • Aan/uit bedieningsinrichting (1 hysteresispunt)
  • Aan/uit bedieningsinrichting (2 hysteresepunten)
  • Twee-positie, twee-niveau besturing
  • Beheersysteem voor verwarming/koeling



  Voor de overeenkomsten tussen bovengenoemde bedieningsmodus en bedieningssoorten voor elk model wordt verwezen naar de specificaties.

  Beheersing van laddervolgorde

  Met ingebouwde ladder sequence control wordt het toepassingsbereik drastisch vergroot.De ladder sequence control functie kan een kleine PLC vervangen die door de toepassing. Sequentiebeheersing en PID-beheersing kunnen tegelijkertijd worden uitgevoerd.

• Monitoring en controle van externe machines
  Bijvoorbeeld: lampen, schakelaars, tijders
• Het oplossen van digitale input/output-logische functionaliteiten is eenvoudig.
  Aantal basisopdrachten: 13
  Aantal toepassingsopdrachttypen: 73

• [Voorbeeld ladderinstructie]	[Voorbeeld van ladderprogrammering]

  Toepassingsvoorbeelden van ladder sequence programma

  Alarmsequentiebeheerscircuits kunnen worden verminderd
  Het programma voor laddersequentie is standaard ingebouwd in de UTAdvanced.Dit maakt het mogelijk de kosten te verlagen..

  [Gebruikelijk] De alarmactie werd opgebouwd door een sequentiebeheerscircuit (relay, timer, enz.) buiten de controller.

  [UTAadvanced] De alarmwerking wordt door het ladder sequence programma in de UTAadvanced opgebouwd, waardoor de kosten kunnen worden verminderd.





  Verminderde host-systeembelasting

  [Gebruikelijk] Verschillende soorten analoge gegevens werden opgenomen in het gastheerstelsel (PLC, enz.) en berekend, en de resultaten werden verwerkt door de veldcontroller voor besturing via een commando.

  [UTAadvanced] De UTAadvanced met maximaal 4 analoge ingangen* maakt het mogelijk om verschillende soorten analoge gegevens rechtstreeks in de controller op te vangen en door het ladderprogramma te berekenen.Dit vermindert de systeemopbouwbelasting van de host.Actie: verschillende soorten analoge gegevens werden in het gastheerstelsel (PLC, enz.) opgenomen en berekend, en de resultaten werden door de veldcontroller verwerkt voor besturing via een commando. * Voor de UT55A



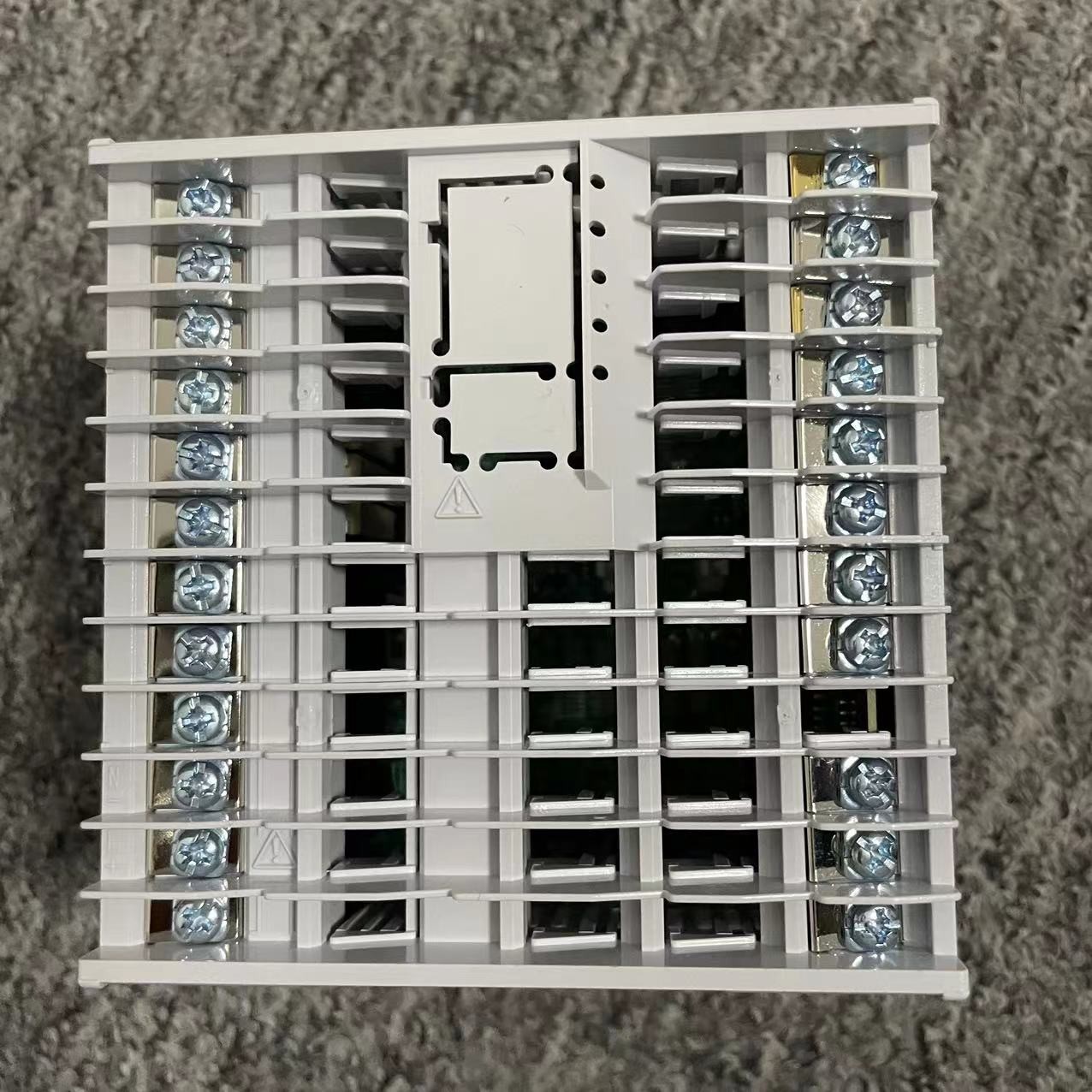

  Universele invoer/uitvoer
  Selecteer Input- en Outputtypen via Configuratie

  Universele invoer

  Selecteer uit TC, RTD, mV/DC-spanning en gelijkstroom. (DC-stroominvoer: geen shuntweerstand vereist)

  Het type en het bereik van de invoer kunnen door de gebruiker via het frontpaneel of met behulp van de LL50A-parameterinstellingssoftware worden gekozen.

• ± 0,1% Indicatie nauwkeurigheid.
• Verbind tot twee twee-draad zenders tegelijkertijd.

• Alle instrumenten hebben een 15 V loopstroomvoorziening (15 V LPS) voor een zender.
  Voor sommige instrumenten is bovendien een 24 V LPS als optionele functie beschikbaar.



  Universele output

  Gebruiker selecteerbaar voor relais, spanningsimpuls en stroomuitgangen.

• Relais-uitgang: aan/uit bedieningssysteem, tijdsproportionele PID-besturing
• Voltage-impulsuitgang: tijdsproportionele PID-regeling
• Uitgangsstroom: continue PID-controle

• De verwarmings- en koelingsregeling heeft twee sets universele uitgangen.

• Alle combinaties van relais-, puls- en stroomuitgangen zijn beschikbaar.

• Een gemotoriseerd bedieningsklep bedienen met behulp van een PID die proportioneel is aan de positie.

• De positie-proportionele PID-besturingsfunctie heeft twee sets relais-uitgangen voor directe/omgekeerde rotatie van de gemotoriseerde besturingsklep.
• De draadloze ingang om de kleppositie terug te voeren is ook beschikbaar.

• Automatisch afstemmen (AT)

  De volgende voorwaarden kunnen worden ingesteld om de nauwkeurigheid van de berekening van PID-constanten met behulp van AT te verhogen.

• Er zijn twee soorten algoritmen beschikbaar om PID-constanten te berekenen.

  Geavanceerde besturing

  Beheermodi

  De besturingsmodus maakt het gemakkelijk om instellingen te configureren en wijzigingen aan te brengen met parameters.

• Sturing met een enkele lus

• 5 Ingebouwde besturingsvormen

  • PID-controle
  • Aan/uit bedieningsinrichting (1 hysteresispunt)
  • Aan/uit bedieningsinrichting (2 hysteresepunten)
  • Twee-positie, twee-niveau besturing
  • Beheersysteem voor verwarming/koeling



  Voor de overeenkomsten tussen bovengenoemde bedieningsmodus en bedieningssoorten voor elk model wordt verwezen naar de specificaties.

  Beheersing van laddervolgorde

  Met ingebouwde ladder sequence control wordt het toepassingsbereik drastisch vergroot.De ladder sequence control functie kan een kleine PLC vervangen die door de toepassing. Sequentiebeheersing en PID-beheersing kunnen tegelijkertijd worden uitgevoerd.

• Monitoring en controle van externe machines
  Bijvoorbeeld: lampen, schakelaars, tijders
• Het oplossen van digitale input/output-logische functionaliteiten is eenvoudig.
  Aantal basisopdrachten: 13
  Aantal toepassingsopdrachttypen: 73

• [Voorbeeld ladderinstructie]	[Voorbeeld van ladderprogrammering]

  Toepassingsvoorbeelden van ladder sequence programma

  Alarmsequentiebeheerscircuits kunnen worden verminderd
  Het programma voor laddersequentie is standaard ingebouwd in de UTAdvanced.Dit maakt het mogelijk de kosten te verlagen..

  [Gebruikelijk] De alarmactie werd opgebouwd door een sequentiebeheerscircuit (relay, timer, enz.) buiten de controller.

  [UTAadvanced] De alarmwerking wordt door het ladder sequence programma in de UTAadvanced opgebouwd, waardoor de kosten kunnen worden verminderd.





  Verminderde host-systeembelasting

  [Gebruikelijk] Verschillende soorten analoge gegevens werden opgenomen in het gastheerstelsel (PLC, enz.) en berekend, en de resultaten werden verwerkt door de veldcontroller voor besturing via een commando.

  [UTAadvanced] De UTAadvanced met maximaal 4 analoge ingangen* maakt het mogelijk om verschillende soorten analoge gegevens rechtstreeks in de controller op te vangen en door het ladderprogramma te berekenen.Dit vermindert de systeemopbouwbelasting van de host.Actie: verschillende soorten analoge gegevens werden in het gastheerstelsel (PLC, enz.) opgenomen en berekend, en de resultaten werden door de veldcontroller verwerkt voor besturing via een commando. * Voor de UT55A



  Universele invoer/uitvoer
  Selecteer Input- en Outputtypen via Configuratie

  Universele invoer

  Selecteer uit TC, RTD, mV/DC-spanning en gelijkstroom. (DC-stroominvoer: geen shuntweerstand vereist)

  Het type en het bereik van de invoer kunnen door de gebruiker via het frontpaneel of met behulp van de LL50A-parameterinstellingssoftware worden gekozen.

• ± 0,1% Indicatie nauwkeurigheid.
• Verbind tot twee twee-draad zenders tegelijkertijd.

• Alle instrumenten hebben een 15 V loopstroomvoorziening (15 V LPS) voor een zender.
  Voor sommige instrumenten is bovendien een 24 V LPS als optionele functie beschikbaar.



  Universele output

  Gebruiker selecteerbaar voor relais, spanningsimpuls en stroomuitgangen.

• Relais-uitgang: aan/uit bedieningssysteem, tijdsproportionele PID-besturing
• Voltage-impulsuitgang: tijdsproportionele PID-regeling
• Uitgangsstroom: continue PID-controle

• De verwarmings- en koelingsregeling heeft twee sets universele uitgangen.

• Alle combinaties van relais-, puls- en stroomuitgangen zijn beschikbaar.

• Een gemotoriseerd bedieningsklep bedienen met behulp van een PID die proportioneel is aan de positie.

• De positie-proportionele PID-besturingsfunctie heeft twee sets relais-uitgangen voor directe/omgekeerde rotatie van de gemotoriseerde besturingsklep.
• De draadloze ingang om de kleppositie terug te voeren is ook beschikbaar.

• Automatisch afstemmen (AT)

  De volgende voorwaarden kunnen worden ingesteld om de nauwkeurigheid van de berekening van PID-constanten met behulp van AT te verhogen.

• Er zijn twee soorten algoritmen beschikbaar om PID-constanten te berekenen.
