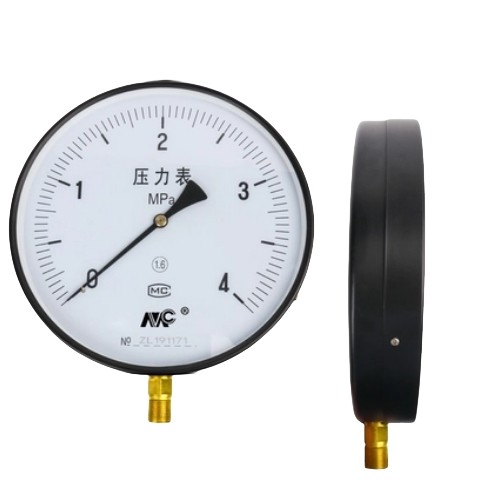

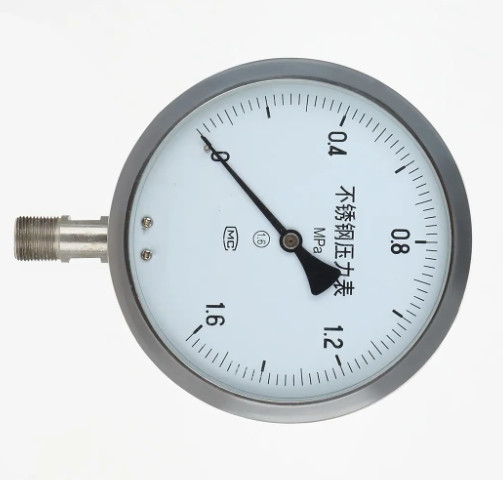

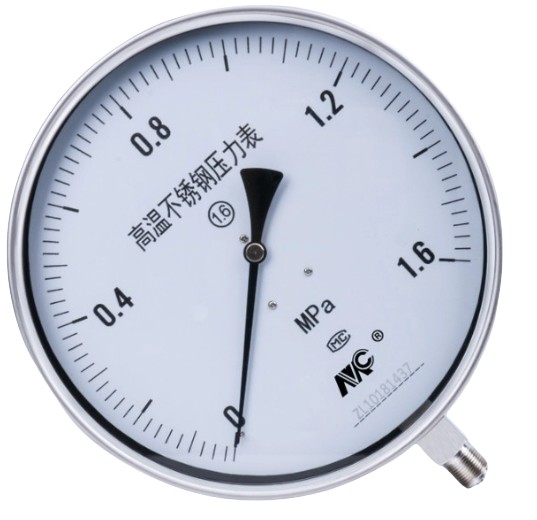

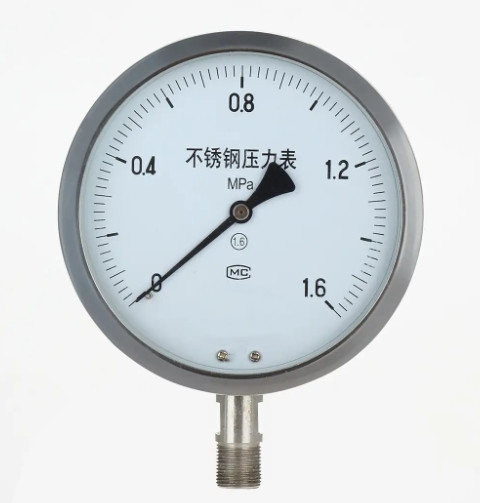

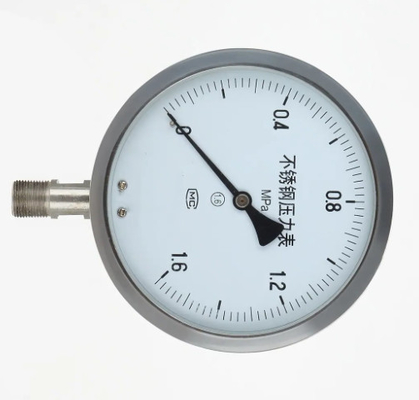

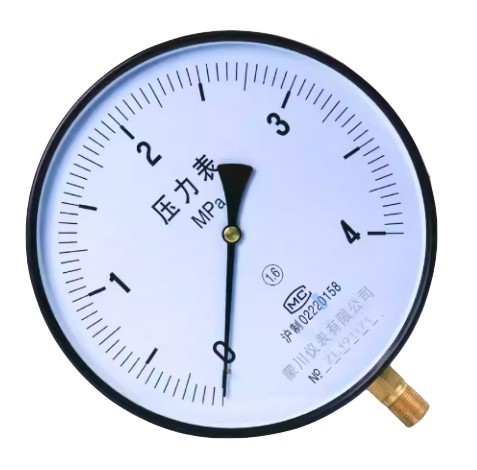

MC Y250BF 0-60mpa Verschildrukmeter voor Olie Water Lucht

Gemaakt in China MC 1.6 -40-180°C negatieve drukmeter Y250BF voor gebruik in olie-gaswater

Inleiding

De drukmeter (Engelse naam: pressure the gauge) verwijst naar het elastische element als het gevoelige element, de maat en de instructies boven de omgevingsdrukmeter, de wijdverspreide toepassing,Het is bijna in alle industriële processen en onderzoeksgebiedenIn het warmtepijpennet zijn overal olie- en gastransmissie, watervoorziening, gasvoorziening, onderhoudswerkplaats voor voertuigen, enzovoort te zien.Vooral in het proces van industriële procescontrole en technologische maatregel, vanwege de flexibiliteit van de mechanische drukmeter sensor heeft een hoge mechanische sterkte en de productie is handig wachten op een kenmerk, maken de mechanische drukmeter wordt veel gebruikt.

Verduidelijking

Het werkingsbeginsel

drukmeter per gevoelig element binnen de tabel (bourdonbuizen, blazen, blazen) van elastische vervorming,opnieuw door de transformatie mechanisme van de beweging in de tabel zal druk vervorming naar een aanwijzer, aanwijzer rotatie om de druk weer te geven.

De hoofdstructuur

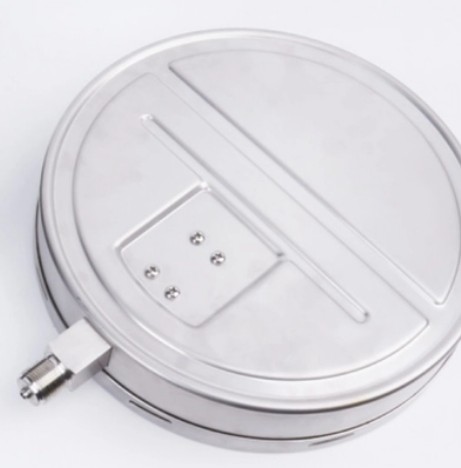

Het overloopgat: indien het bordeauxbuis barst van noodgevallen, interne druk om vrij te geven door het overloopgat naar de buitenwereld, om te voorkomen dat het glazen paneel barst.om de normale prestaties van het overloopgat te behouden, moeten aan de achterkant van de tafel worden geplaatst om ten minste 10 mm ruimte vrij te maken, ze kunnen niet worden omgevormd of overstroomd.Pointer: naast de standaardpointer is een andere pointer optioneel.Glaspaneel:in aanvulling op het standaardglas, ander speciaal glas, zoals gehard glas, reflecterend glas is optioneel. Prestatieclassificatie: normaal (standaard), stoom met gewone (M), hittebestendig type (H),weerstand tegen trillingen (V) stoom met trillingsmodus (MV) hittebestendigheid tegen trillingen (HV): verboden olie/CAI bij de vervaardiging van waterbehandeling om het residu in de vloeistof van water of olie te verwijderen.A gespecificeerd: naast de standaardkleur moet ook de buitenkoelkleur worden gespecificeerd.Verwijderingsventiel (optioneel) : om de fluctuerende druk te verminderen, wordt een gasklep in de inlaatdruk geïnstalleerd.

Let goed op.

1, moet het apparaat verticaal worden gemonteerd: 17 mm dient te worden gebruikt wanneer de sleutel wordt gespannen, mag niet sterk worden gedraaid; moet worden vermeden om te raken bij het vervoer:

2, het instrument gebruikt bij een omgevingstemperatuur van 25-55 °C;

3, het gebruik van de werkomgeving trillingsfrequentie < 25 hz, de amplitude niet meer dan 1 mm;12000一.

4, het gebruik van de Chinese omgevingstemperatuur is te hoog, waaruit blijkt dat de waarde van het instrument niet terug naar nul of verschijnen, waaruit blijkt dat de fout kan snijden open bovenste case afdichting rubberen stekker,maken dat instrumentlumen en atmosfeer met elkaar verbonden zijn

5, met behulp van het instrumentbereik, moet tussen de bovengrens van 1/3 ~ 213 liggen;

6Bij de meting van het corrosieve medium kan het kristalliseringsmedium, het viscositeitsgrootere medium, een isolatieapparaat toevoegen.

7, moet het instrument regelmatig worden gecontroleerd (ten minste eens in de drie maanden), indien een fout wordt ontdekt, dient dit onmiddellijk te worden gerepareerd;

8, instrument vanaf de datum van levering, indien na een half jaar onder normale opslagomstandigheden van gebruik een storing of beschadiging door slechte kwaliteit is vastgesteld, door het bedrijf dat verantwoordelijk is voor de reparatie of de vervanging;

9, moet het meetinstrument van het corrosieve medium bij de bestelling vermelden.

De drukmeter wordt gebruikt in vrijwel alle industriële processen en wetenschappelijk onderzoek, in warmteleidingsnetwerken, olie- en gastransmissie, watervoorziening, gasvoorziening, onderhoudswerkplaats,enz. overal te zien.Vooral in het proces van industriële procescontrole en technologische maatregelen.Door de flexibiliteit van de mechanische drukmeter sensor heeft een hoge mechanische sterkte en de productie is handig wachten op een kenmerk, wordt de mechanische drukmeter veel gebruikt.

Selectiebeginsel

1, de keuze van het type

De selectie van het type instrument moet voldoen aan de vereisten van het proces.De aard van het gemeten medium (zoals de temperatuur van het gemeten medium), viscositeit, corrosie, vlekkengraad, ontvlambaar en explosief, enz.) worden speciale eisen gesteld aan het instrument, de omgevingsomstandigheden ter plaatse (zoals vochtigheid, temperatuur,intensiteit van het magnetisch veld, trillingen, enz.) voor instrumenttypen, eisen, enz.Daarom is de juiste keuze van de instrumenten volgens de technische eisen om de normale werking van het instrument te garanderen en de belangrijke voorwaarde van veiligheid in de productie.Zoals de normale drukmeter van de veerbuizen met koperlegering met legeringsstaal (hoge spanning) en waterstofdrukmeters met koolstofstaal of roestvrij staal.mogen geen koperen legering gebruikenOmdat ammoniak en koper een chemische reactie veroorzaken, zullen ze ontploffen, dus kunnen algemene drukmeters niet worden gebruikt voor de meting van de ammoniakdruk.Zuurstofdrukmeter met normale drukmeter in het aspect van de structuur en het materiaal kan precies hetzelfde zijnHet is verboden om alleen zuurstof te gebruiken met een oliedruksmeter, omdat olie in het zuurstofsysteem explosie kan veroorzaken.niet zoals een gewone drukmeter met olie als werkmedium, en de zuurstofdrukmeter om het contact met olie in de opslagruimte strikt te vermijden.moet voor gebruik herhaaldelijk met koolstoftetrachloride worden gereinigdControleer zorgvuldig totdat er geen olie is.

2, de bepaling van het meetbereik

Om ervoor te zorgen dat het elastische onderdeel betrouwbaar kan werken binnen het bereik van de veiligheid van de elastische vervorming, bij het selecteren van het bereik,moet afhangen van de grootte van de gemeten druk en de drukverandering van de snelheidDe maximale drukwaarde van de drukmeter moet dus hoger zijn dan bij de productie van de mogelijke maximale drukwaarde.Volgens de "technische voorschriften voor het ontwerp voor chemische controle", de meetstabiliteit, de maximale werkdruk mag niet meer bedragen dan 2/3 van de bovenste grenswaarde van de meting;de maximale werkdruk mag de bovenste grenswaarde van de gemeten 1/2 niet overschrijdenBij de meting van hoge druk mag de maximale werkdruk niet meer bedragen dan 3/5 van de bovenste grenswaarde van de meting, de meest gemeten druk in het algemeen.een kleine waarde van ten minste 1/3 van de bovenste grenswaarde van het meetinstrument, om ervoor te zorgen dat het instrument van een lineaire relatie tussen output en input hoeveelheidVolgens de gemeten parameters van de maximale en de minimale berekende instrument op, na de vloer,De waarde van het meetinstrument wordt niet rechtstreeks als meetbereik beoordeeld.Het meetbereik van de drukmeter van de standaardserie is:China: 0,1-0.06, 0.15:,1.60 en 1, 2.5, 4, 6, 10 x 10 "MPa (waarbij n een natuurlijk geheel getal is en positief en negatief kan zijn)

3, het nauwkeurigheidsniveau

Volgens het proces om maximale absolute fout toe te staan en het geselecteerde instrument meest cheng, berekenen de instrumenten maximale toegestaan geciteerd per ongeluk, is slecht, in de voorschriften van de staat,de nauwkeurigheidsgraad van bepalen van de nauwkeurigheid van het instrumentIn het algemeen, kiest de nauwkeurigheid instrument, meetresultaten zijn nauwkeuriger en betrouwbaarder.De nauwkeurigheid van het instrument in het algemeen, hoe duurder, exploitatie en onderhoud, hoe meer problemen.
