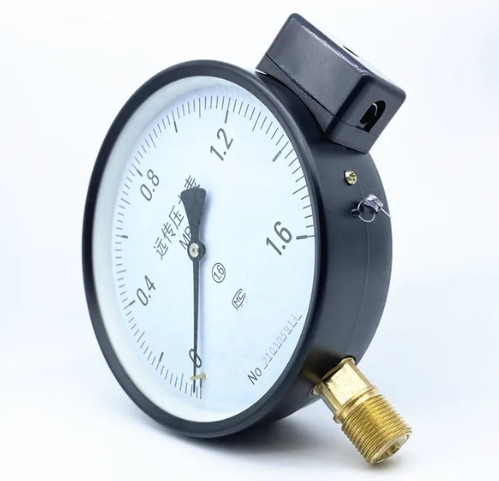

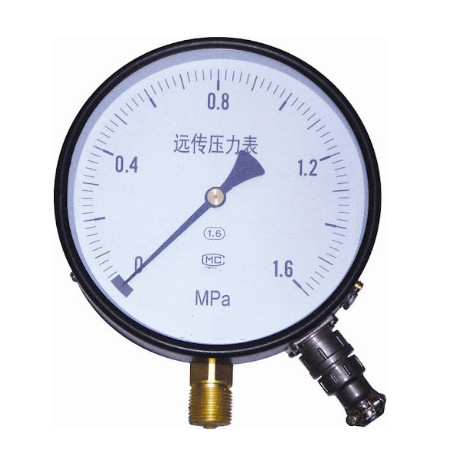

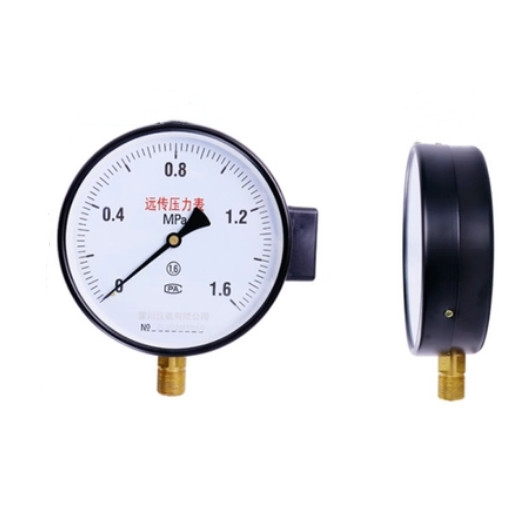

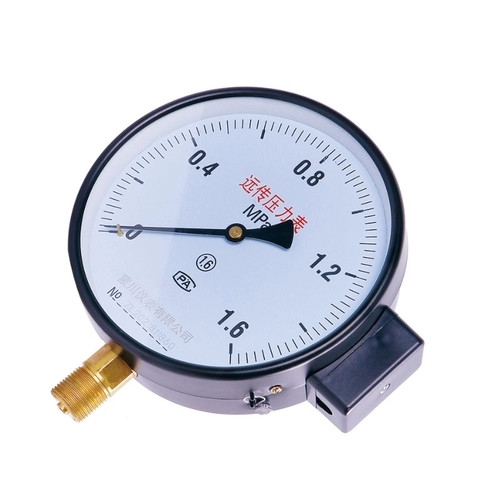

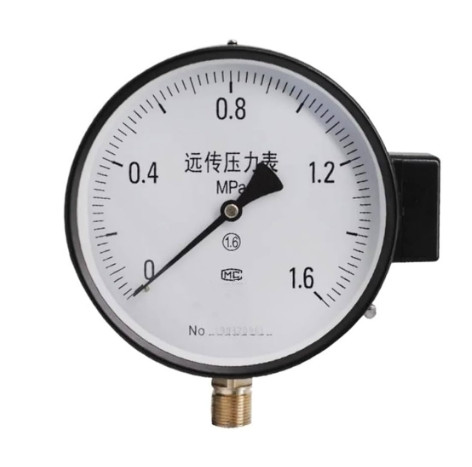

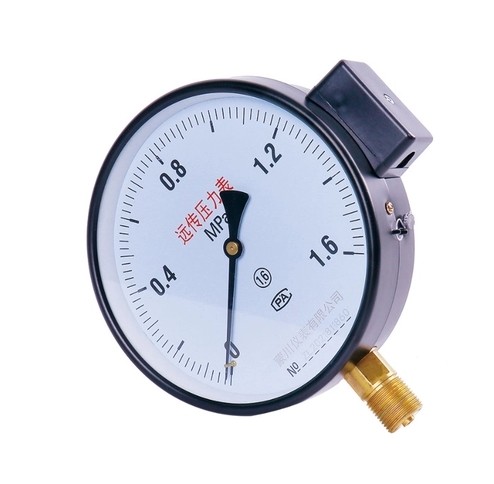

MC YTZ150 Weerstand Verzenddrukmeter Remote Sensor

MC YTZ150 Weerstandsdrukmeter 1.6 -40-60 °C M20*1.5 170*180*75 Drukmeter van de externe sensor

Inleiding

Een drukmeter is een instrument dat elastische componenten gebruikt als gevoelige componenten om druk te meten en aan te geven die hoger is dan de omgevingsdruk.Het omvat bijna alle industriële processen en wetenschappelijke onderzoeksgebiedenHet kan overal worden gezien in de gebieden van verwarmingspijpen, olie- en gastransmissie, water- en gasvoorziening, reparatie- en onderhoudsfabrieken en winkels.Vooral in het proces van industriële procescontrole en technische meting, omdat het elastisch gevoelige element van de mechanische drukmeter de kenmerken heeft van een hoge mechanische sterkte en een gemakkelijke productie,de mechanische drukmeter wordt steeds vaker gebruikt.

Specificatie

Werkingsbeginsel

De drukmeter maakt gebruik van de elastische vervorming van de gevoelige elementen (Bourdon buis, blaas, blaas) in het horloge,en dan wordt de drukvervorming wordt doorgegeven aan de wijzer door de omrekeningsmechanisme van de beweging in het horloge, waardoor de wijzer draait om de druk weer te geven.

Hoofdstructuur

Overloopgat: In geval van nood dat de Bourdonbuis barst, wordt de interne druk naar buiten door het overloopgat afgevoerd om te voorkomen dat het glazen paneel barst.Notitie: Om de normale werking van het overloopgat te behouden, moet achter de tafel een ruimte van ten minste 10 mm worden gelaten en kan het overloopgat niet worden aangepast of verstopt.
Pointer: Naast de standaardpointers zijn er ook andere opties.
Glaspaneel: Naast standaardglas zijn ook andere speciale materialen glas, zoals getemperd glas en niet-reflecterend glas optioneel.
Klassificatie van de prestaties: gewoon type (standaard), gewoon type voor stoom (M), hittebestendig type (H), trillingsbestendig type (V),trillingsbestendig type voor stoom (MV), hittebestendig en trillingsbestendig type (HV).
Behandeling: olievrije/watervrije behandeling om het water of de olie te verwijderen dat tijdens de productie in het natte deel blijft.
Uiterlijke aanduiding: Naast de standaardkleur moet de schelpkleur worden aangegeven.
Gasklep: om de pulserende druk te verminderen, wordt de gasklep aan de drukinlaat geïnstalleerd.

Let goed op.

1De meter dient verticaal te zijn: bij de installatie dient een 17 mm-schakel te worden gebruikt om de behuizing te strekken en mag de behuizing niet met geweld worden gedraaid; tijdens het vervoer moeten botsingen worden vermeden;
2De temperatuur van de omgeving moet -25°C tot 55°C zijn.
3De trillingsfrequentie van de werkomgeving is minder dan 25 Hz en de amplitude niet meer dan 1 mm;
4. als de aanwijzingswaarde van het instrument tijdens het gebruik niet terugkeert naar nul of de aanwijzingswaarde niet aan de toleranties voldoet, als gevolg van de hoge omgevingstemperatuur,u kunt de afdichting rubberen stekker op het bovenste deel van de zaak te snijden om de binnenkant van het instrument te communiceren met de atmosfeer;
5- het gebruiksbereik van het instrument moet tussen 1/3 en 2/3 van de bovengrens liggen;
6- bij de meting van corrosieve media, media die kunnen kristalliseren en media met een hoge viscositeit isolatieapparatuur moet worden toegevoegd;
7De meter moet regelmatig worden gecontroleerd (ten minste eens in de drie maanden) en indien een storing wordt vastgesteld, moet deze tijdig worden gerepareerd;
8Indien het instrument binnen een half jaar na de datum van vertrek uit de fabriek ongeldig of beschadigd blijkt te zijn als gevolg van slechte fabricagekwaliteit onder normale opslag- en gebruiksomstandigheden,het bedrijf zal verantwoordelijk zijn voor de reparatie of vervanging;
9Een meetinstrument voor corrosieve media is vereist en de vereiste omstandigheden moeten bij de bestelling worden vermeld.

drukmeters in de nationale norm "Algemene drukmeters" GB/T1226-2001 nr. 4.1.2 drukmeters worden ingedeeld op basis van gegraven verbindingen en installatiemethoden: drukmeters voor rechtstreekse montage, ingebouwde drukmeters voor montage (panelmontage),drukoppervlak voor convexe montage (wandmontage).
10.De installatiepositie van de drukmeter moet voldoen aan de eisen van de installatietoestand, de wijzerplaat mag niet horizontaal worden geplaatst,en de hoogte van de installatiepositie moet gemakkelijk zijn voor het personeel om te observeren.
11De afstand tussen de plaats van installatie van de drukmeter en het drukmetingspunt moet zo kort mogelijk zijn om een goede afdichting en geen lekken te waarborgen.
12- er moet een buffer aan de voorkant van de geïnstalleerde drukmeter zijn; om de controle te vergemakkelijken, moet een afsluitklep onder het instrument worden geïnstalleerd;wanneer het medium vies is of er pulsdruk is, filters, buffers en gestabiliseerd gas kunnen worden gebruikt
