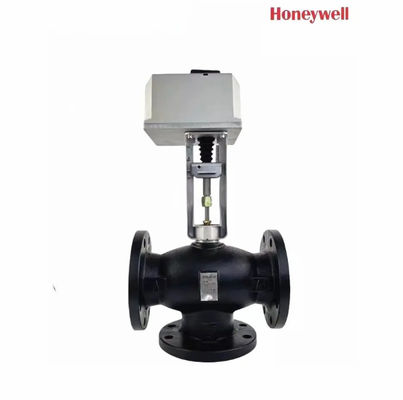

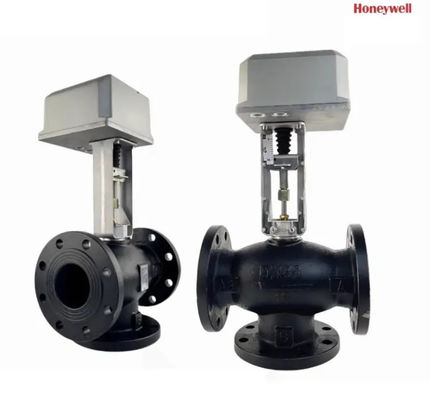

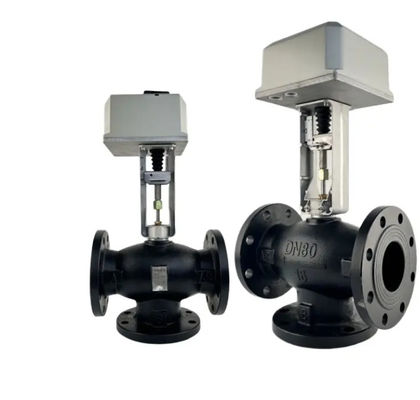

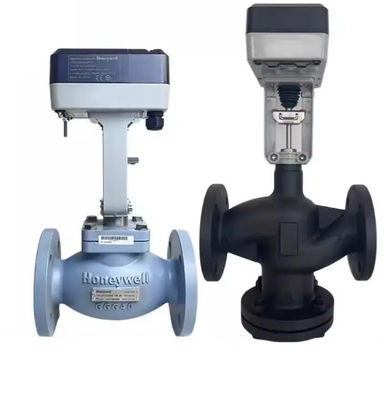

Honeywell ML7421 Proportionele integrale regelapparatuur Elektrisch tweerichtings temperatuurklep Dynamisch balancerend koper contactmateriaal

KENMERKEN • Snelle en eenvoudige installatie. • Geen aparte koppeling vereist. • 3/4 inch (20 mm) slag op ML7421A; 1-1/2 inch (38 mm) slag op ML7421B. • Geen aanpassingen vereist. • Nauwkeurige kleppositionering. • Selecteerbaar 0(2) tot 10 Vdc/0(4) tot 20 mA ingangssignaal. • Positie terugkoppeling. • Krachtbegrenzende eindschakelaars. • Handmatige bediening. • Direct of omgekeerd werkend. • Synchrone motor. • Corrosiebestendig ontwerp. • Onderhoudsvrij. • Conduit connector uitbreekopening

Algemeen In de ML7421 wordt de aandrijving van een synchrone motor omgezet in de lineaire beweging van de actuatorstang met behulp van een wormwielaandrijving. Een knopvergrendelingsclip verbindt de actuatorstang met de klepsteel. De interne krachtsensor, met behulp van geïnstalleerde microschakelaars, schakelt de actuator uit wanneer de gespecificeerde stangkacht is bereikt. Handmatige bediening De ML7421 is uitgerust met een handmatige bedieningsknop (zie Fig. 7) om de klep te openen of te sluiten in geval van stroomuitval. Schakel de voeding uit of koppel deze los voordat u de ML7421 handmatig bedient. Om te bedienen, drukt u de handmatige bedieningsknop in en draait u de knop tegen de klok in om de stang naar beneden te bewegen of met de klok mee om de stang naar boven te bewegen. Als de actuator terugkeert naar automatische besturing, ontgrendelt de handmatige bedieningsknop automatisch. OPMERKING: Als de handmatige bedieningsknop niet wordt ingedrukt tijdens het draaien, draait deze slechts een korte afstand voordat deze automatisch loskoppelt zonder dat de stroom wordt hervat. BELANGRIJK: Handmatige bediening maakt een zeer hoge sluitkracht mogelijk die de actuatoras kan vastzetten, waardoor de classificatie van de krachtschakelaars wordt overschreden en de motor wordt gestopt. Na een handmatige klepsluiting, laat de as één slag los door de handmatige bedieningsknop te draaien, zodat de handmatige bediening automatisch loskoppelt bij het hervatten van de stroom. Signaalingang (+) Het analoge ingangssignaal (+) bereik is in de fabriek ingesteld op 0 tot 10 Vdc. Door de positie van de W2-selectieplug te wijzigen, wordt het bereik ingesteld op 2 tot 10 Vdc. Door de W4-positie te wijzigen in mA (zie Fig. 8.) zijn de bereiken 0(4) tot 20 mA. Selectiepluggen W1, W2, W3 en W4 bevinden zich aan de achterkant van de PCB-beschermingsplaat. Zie Fig. 8 voor de locatie van de selectiepluggen. Fig. 7. ML7421A,B handmatige bedieningsknop. Signaalingang storing Met behulp van selectieplug W1 kan de actuator worden ingesteld om naar een van de drie posities te gaan in geval van een signaalstoring: 1. 0% — Actuatorpositie komt overeen met 0 of 2 Vdc signaal 2. 50% — Actuatorstang in middenpositie 3. 100% — Actuatorpositie volgens 10 Vdc signaal OPMERKING: W1 is in de fabriek ingesteld op 50% . Als W4 is ingesteld op mA-positie, loopt de actuator altijd naar 0% . W1 (W4 ) W3 W4 V
