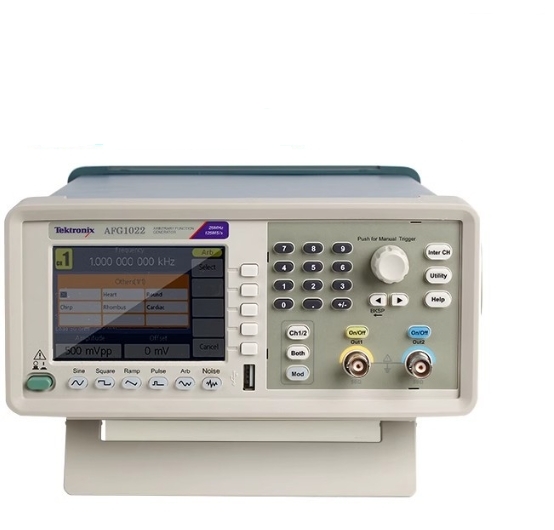

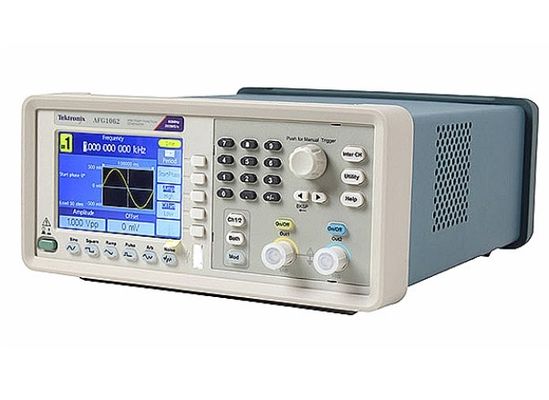

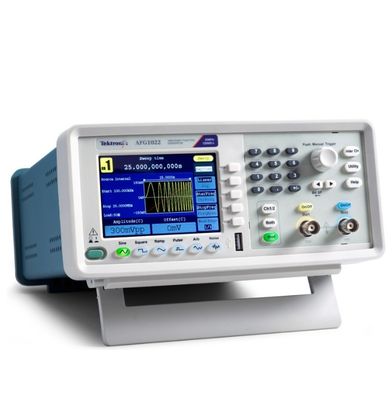

Tektronix AFG1022 Willekeurige functiegenerator 25MHz Willekeurige functiegenerator

De AFG1000-serie Arbitrary Function Generator biedt een golfvormgeneratietool met de beste prijs-prestatieverhouding. Het omvat twee modellen met dubbele kanalen, tot 60 MHz bandbreedte en tot 10 Vp-p uitgangsamplitude. De vier uitvoeringsmodi, 50 ingebouwde veelgebruikte golfvormen en de ingebouwde 200 MHz frequentieteller dekken de meeste golfvormgeneratiebehoeften in uw experimenten en testwerkzaamheden. Het 3,95-inch TFT LCD-scherm, sneltoetsen, USB-interface en pc-software bieden de meest intuïtieve manieren om het instrument te configureren.

Belangrijkste prestatiespecificaties

• Dubbelkanaals, 25 MHz of 60 MHz sinusgolfvormen, 12,5 MHz of 30 MHz blokgolfvormen
• 14 bits, 125 MS/s of 300 MS/s willekeurige golfvormen met 8 k punten recordlengte
• Amplitude 1 mVp-p tot 10 Vp-p in 50 Ω belastingen

Belangrijkste kenmerken

Toepassingen

Prestaties en kenmerken

1 μHz tot 25 MHz of 60 MHz sinusgolfvormbereik, met 12-cijferige of 1 μHz resolutie en een ±1 ppm drift hoge stabiliteit tijdbasis, biedt een grote signaalgetrouwheid in het frequentiedomein. Met 1 mVp-p tot 10 Vp-p uitgangsamplitudebereik, en 14-bit of 1 mVp-p resolutie over het hele frequentiebereik, is er geen compromis meer nodig tussen uitgangsamplitude en frequentie.

Vier verschillende uitvoeringsmodi dekken de meeste gebruikssituaties met een kosteneffectieve oplossing. 50 meest gebruikte standaard en willekeurige golfvormen zijn ingebouwd voor gemakkelijke toegang. Tot 8 K punten willekeurige golfvormgeheugen stelt gebruikers in staat om real-world signalen geregistreerd met een Tektronix oscilloscoop te repliceren of met ArbExpress te definiëren. De ingebouwde 200 MHz en 6-cijferige resolutie frequentieteller is een eenvoudige en precieze manier om frequenties/periodes/pulsbreedtes/duty cycles te meten.
