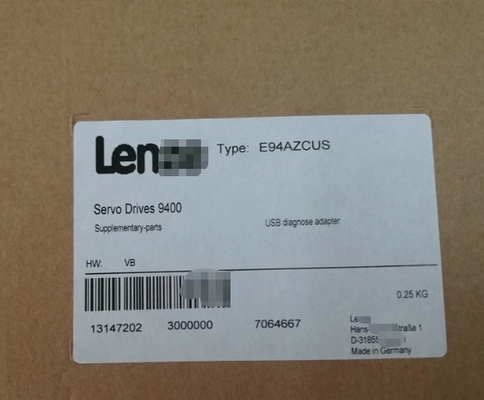

Oorspronkelijke LENZE E94AZCUS USB-diagnostische adapter

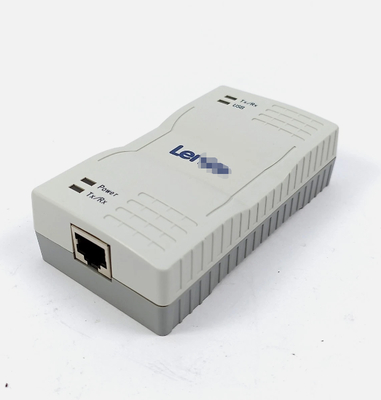

Voor degenen die Lenze Servo Drives van de 9400-serie gebruiken, dient de E94AZCUS als een USB-diagnoseadapter, die het diagnoseproces en de parameteriseringstaken via een pc stroomlijnt. De fysieke configuratie omvat een USB Type B-aansluiting bij X61, naast een apparaataansluiting via een RJ45-aansluiting bij X6.

Deze module haalt stroom rechtstreeks van de USB-poort van de pc, wat zorgt voor een eenvoudige connectiviteit met een maximaal stroomverbruik van 100 mA. Verbeterde veiligheidsvoorzieningen omvatten opto-isolatie, die de drive en pc beschermt tegen mogelijke elektrische ruis en interferentie.

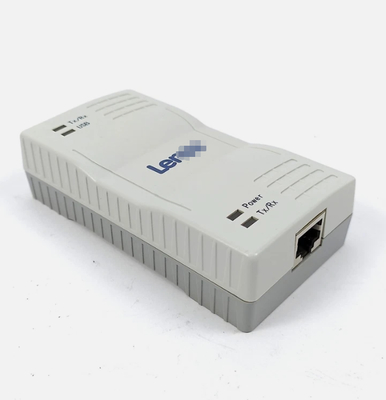

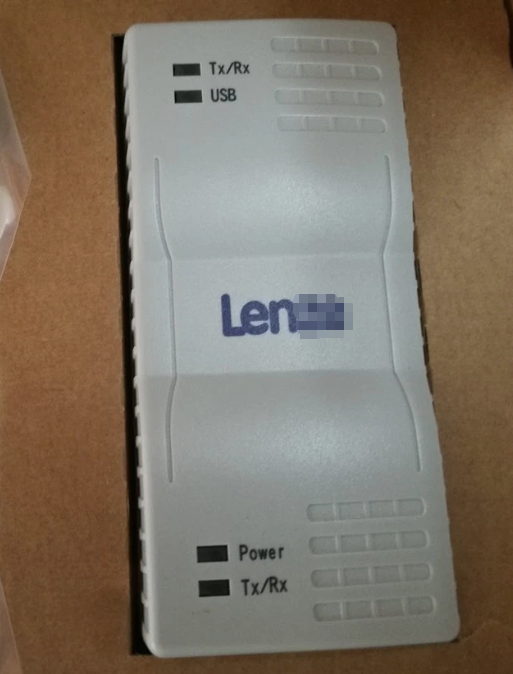

De zichtbare operationele status wordt aangegeven door een reeks LED's: een groen stroomlampje, een geel Tx/Rx-lampje en nog een groene LED voor USB-statusindicatie. Bij het evalueren van de fysieke specificaties meet het apparaat ongeveer 28 cm in hoogte, 14 cm in breedte en 4 cm in diepte, met een gewicht van ongeveer 1,0 kg. De E94AZCUS werkt efficiënt binnen temperaturen variërend van 0°C tot +40°C, met de mogelijkheid om opgeslagen te worden in omgevingen tussen -25°C en +70°C. Bovendien kan het functioneren bij een luchtvochtigheid van 5% tot 95%, mits de luchtvochtigheid niet-condenserend is.
