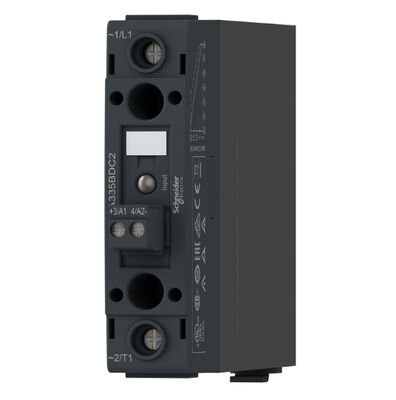

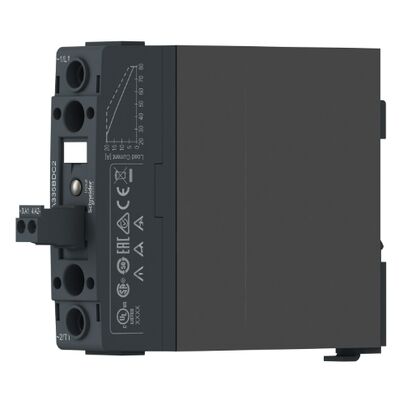

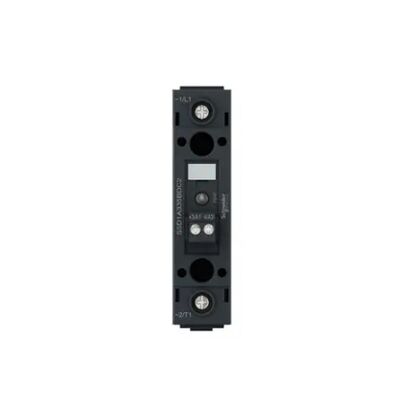

Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Belastingsstroom 48-600V AC Uitgang 4-32V DC Besturing

  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
Plaats van herkomst Mexico
Merknaam Schneider
Certificering CE
Modelnummer SSD1A320BDC2
Min. bestelaantal 1
Prijs US$40
Verpakking Details KARTON
Levertijd 6-8 weken
Betalingscondities L/C, D/A, D/P, T/T, Western Union
Levering vermogen 500 stuks
Productdetails
Laadstroom 0,1…20 A voorbijgaande overspanning 1200 V
Inrush -stroom 300 A bij 60 Hz Maximumvoltagedaling <1,3 V aan-status
Markeren

20A belastingsstroom solid-state relais

,

48-600V AC-uitgang SSR

,

4-32V DC-besturing DIN-railrelais
Laat een bericht achter
Productomschrijving
Schneider Electric SSD1A320BDC2 SSR-DIN Rail, 1-fase, 48-600V AC Uitgang, 4-32V DC Besturing, 20A, Schroefplug
De Harmony Solid State Relay SSD1A320BDC2 is een hoogwaardig modulair DIN-rail relais, ontworpen voor industriële toepassingen die betrouwbaar schakelen van AC-belastingen vereisen met zero-voltage switching technologie.
Productoverzicht
Hoofd productreeks Harmony Solid State Relais
Producttype Modulair DIN-rail relais
Apparaatnaam SSD1
Configuratie Contactorconfiguratie met plugbare schroefingang
Elektrische specificaties
Aantal kanalen 1
Aantal fasen 1 fase
Nominale stroom 20 A
Uitgangsspanning 48-600 V AC
Besturingscircuitspanning 4-32 V DC
Schakelmodus Zero Voltage Switching
Bedrijfsfrequentie 47-440 Hz
Nominale belasting Ononderbroken
Besturingskenmerken
Aanspreekspanning 4 V DC inschakelen
Uitschakelspanning 1 V DC uitschakelen
Ingangsstroombereik 10-15 mA
Lokale signalering LED (groen) voor besturingsspanning
Prestatiespecificaties
Belastingsstroom 0.1-20 A
Transiënte overspanning 1200 V
Inschakelstroom 300 A bij 60 Hz
Maximale spanningsval <1,3 V ingeschakelde toestand
Motorcontroller-specificaties
120 V AC 0,37 kW / 0,5 pk
240 V AC 1,12 kW / 1,5 pk
480 V AC 2,24 kW / 3 pk
Mechanisch & Installatie
Montageondersteuning 35 mm symmetrische DIN-rail (IEC 60715)
Ingangsklemmen Plug-in schroefklemmen, 0,08-3,30 mm² (AWG 28-12)
Uitgangsklemmen Telescopische schroef, 0,75-10 mm² (AWG 20-8)
Inkoppeldraaimoment 0,5 Nm (5 lb.in)
Uitkoppeldraaimoment 2-2,2 Nm (18-20 lb.in)
Isolatie & Veiligheid
Diëlektrische sterkte 4 kV AC (ingang/uitgang circuit, ingang/uitgang naar behuizing)
Nominale impulsweerstandsspanning 6 kV (ingang/uitgang circuit, ingang/uitgang naar behuizing)
Isolatieweerstand 1000 MΩ bij 500 V DC
