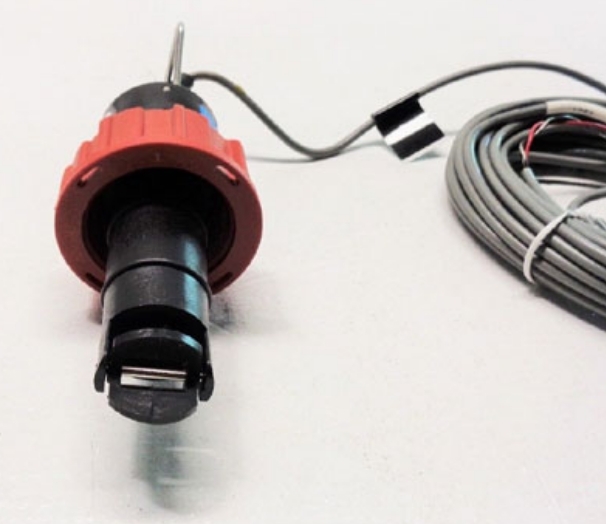

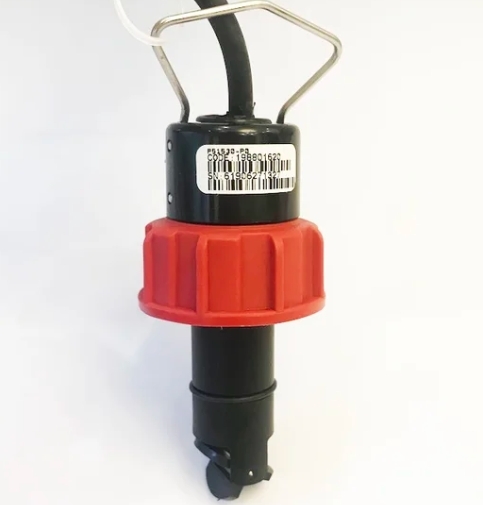

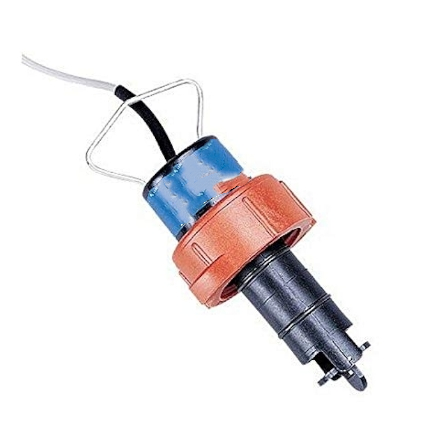

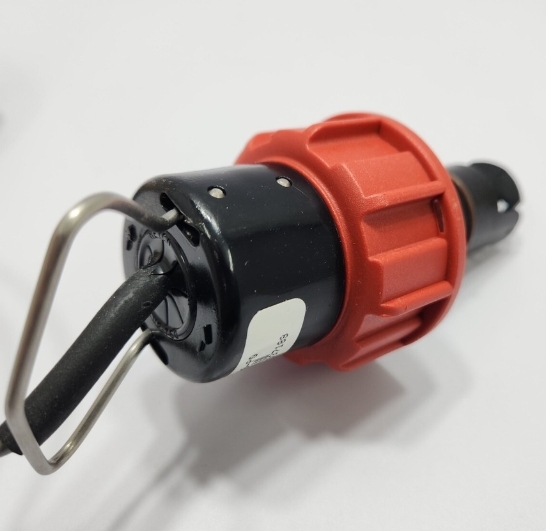

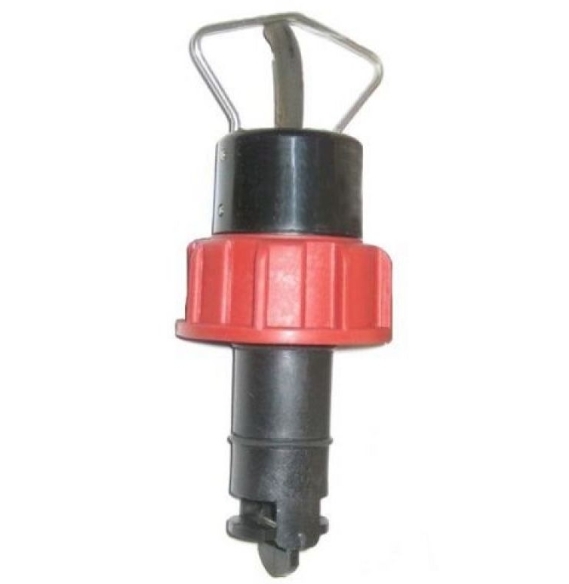

GF P51530-P1 Standaard geïnstalleerde schoepenwielstroomsensor

Model P51530-P1 is de GF Signet 515 Rotor-X insteek-schoepenrad-stromingssensor, ontworpen voor vloeistofstroombewaking in middelgrote tot grote pijpleidingen met DN125 tot DN200 (5" tot 8"). Het maakt gebruik van een zelfaangedreven passief schoepenradmeetprincipe, dat dient als een economische stromingssonde voor algemeen gebruik die veel wordt gebruikt in de waterbehandeling, chemische verwerking en de zuiverwaterindustrie.

• Sensorbehuizing: met glas gevuld polypropyleen (PP), bestand tegen zuren, logen, zeewater en milde chemische corrosie
• Rotorpeddel: PVDF, uitstekende slijtvastheid en chemische compatibiliteit
• Centrale as: titaniumlegering, hoge treksterkte, roestvrij, geschikt voor media die kleine vaste deeltjes bevatten
• Afdichtende O-ring: standaard FPM (Viton); Speciale EPDM- of Kalrez-afdichtingen zijn optioneel

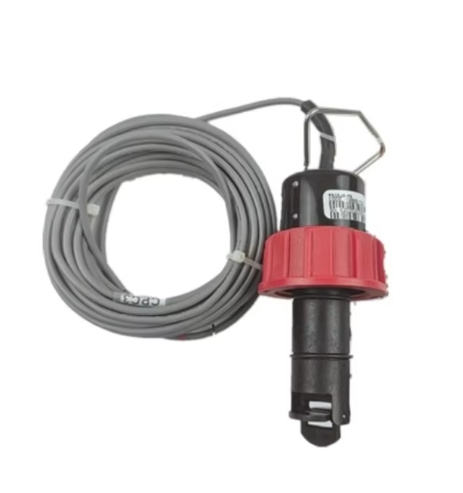

• Kabel: standaard 7,6 m getwiste, afgeschermde kabel, verlengbaar tot 60 m, waardoor elektromagnetische interferentie ter plaatse effectief wordt onderdrukt

• Bereik stroomsnelheid: 0,3 ~ 6 m/s (1 ~ 20 ft/s), turndown-ratio tot 20:1 voor stabiele meting onder zowel lage als hoge stroomsnelheden
• Toepasselijke buismaat: DN125 ~ DN200 (5" ~ 8"); de volledige serie omvat DN15 ~ DN900-pijpleidingen
• Nauwkeurigheid: Lineaire tolerantie ±1% FS, herhaalbaarheid ±0,5% FS bij 25°C omgevingstemperatuur
• Minimaal Reynoldsgetal: 4500; alleen voor vloeistoftoepassingen met volledige pijp, niet compatibel met gas- of gedeeltelijk gevulde leidingen
• Uitgangssignaal: Passief sinusgolffrequentiesignaal (1 V piek-tot-piek); uitgang 6 Hz per 1 ft/s stroomsnelheid. Geen externe voeding nodig. Direct compatibel met passieve stroomindicatoren (bijv. 3-5090). Kan worden gecombineerd met de voorversterker Model 2760 voor aansluiting op PLC's of zenders (serie 5500, 5600, 8850, enz.)
• Temperatuur- en drukklasse (PP-behuizing):

  Maximale werkdruk: 12,5 bar bij 20°C

  Maximale mediumtemperatuur: 90°C; druk daalt tot 1,7 bar bij 90°C

• Montagewijze: Insteekinstallatie. Compatibel met T-stukken, zadelklemmen en gelaste nokken. Ondersteunt hot-tap-installatie onder druk zonder systeemuitschakeling.

1. Zelfaangedreven passief ontwerp vereenvoudigt de bedrading

   Geen externe voeding nodig. Passieve sinusgolfuitgang verlaagt de bedradingskosten aanzienlijk, ideaal voor bewakingspunten op afstand zonder toegang tot stroom.

2. Brede chemische compatibiliteit

   De combinatie van PP-behuizing, PVDF-rotor en titaniumas werkt goed met zuiver water, afvalwater, zuur/alkalische oplossingen, zeewater en circulerend koelwater.

3. Brede turndownverhouding voor veelzijdige werkomstandigheden

   Het 20:1 brede meetbereik zorgt voor betrouwbare detectie bij een lage snelheid van 0,3 m/s en vermijdt overmatige slijtage bij maximaal 6 m/s, waardoor productielijnen met variabele belasting worden gedekt met één enkele sensor.

4. Weinig onderhoud en lange levensduur

   Geen elektronische componenten ondergedompeld in procesmedia; alleen het schoepenrad draait. De titanium as is bestand tegen vastlopen en schuren, waardoor demontage- en kalibratiecycli tijdens langdurig continu gebruik tot een minimum worden beperkt.

5. Flexibele installatie voor grote pijpleidingen

   Speciaal geoptimaliseerd voor industriële buizen van 5"–8". Gecombineerd met complete GF-fittingaccessoires, waardoor hot-tap-installatie mogelijk is zonder de pijpleiding leeg te laten lopen of te stoppen.

6. Hoge precisie en uitstekende herhaalbaarheid

   De ±0,5% herhaalbaarheid levert consistente langetermijngegevens op, perfect geschikt voor flowmeting, pompbescherming en flow interlock controlesystemen.

Zuiver water / RO omgekeerde osmosesystemen, afvalwaterbehandeling, circulerend koelwater, overdracht van chemische vloeistoffen, watercirculatiesystemen voor energiecentrales
