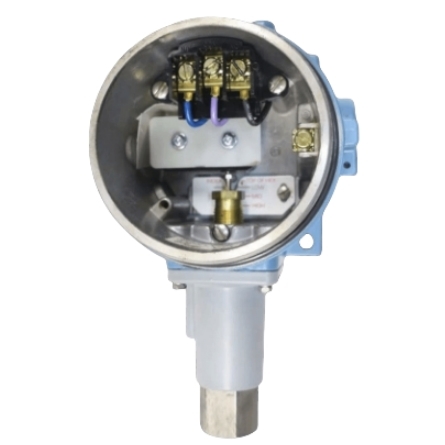

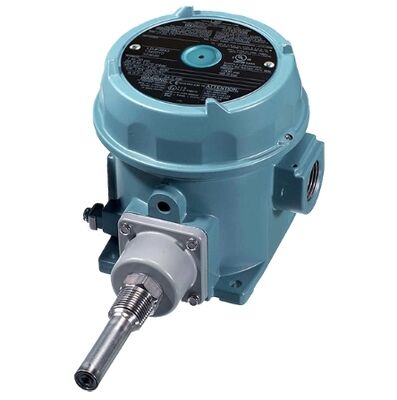

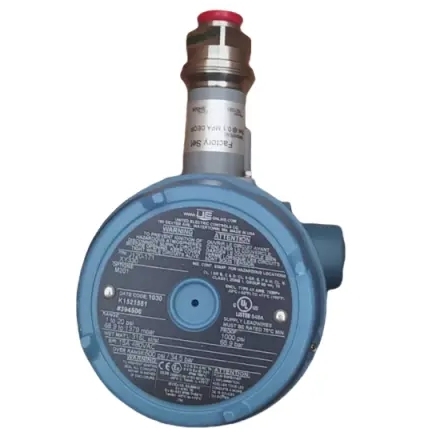

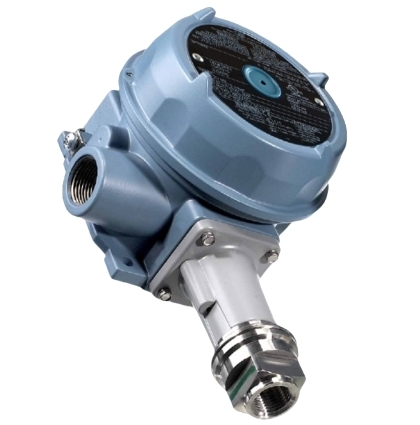

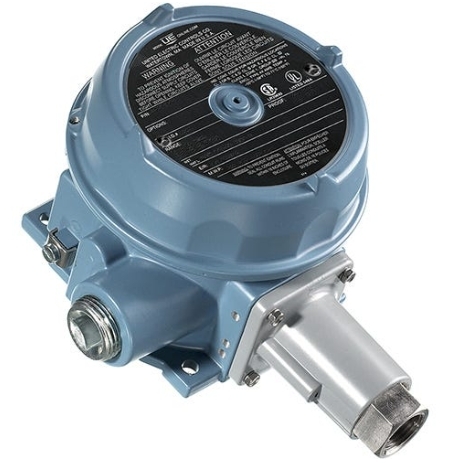

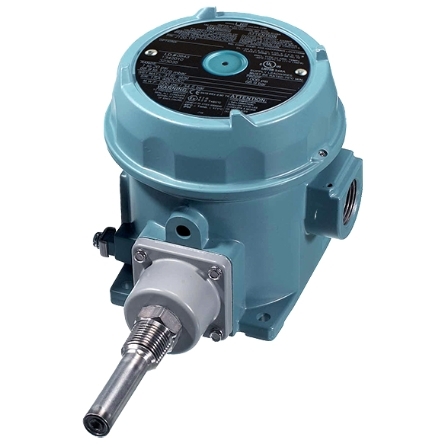

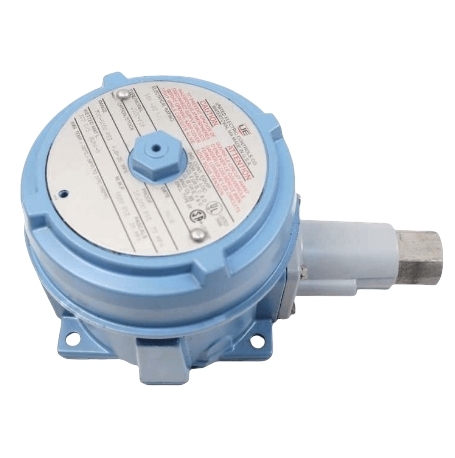

UE 120-serie J120-612 druk- en temperatuurschakelaar

De J120-612 is een explosieveilige drukschakelaar voor zwaar gebruik uit de gerenommeerde 120-serie van UE, speciaal gebouwd voor hogedrukbewaking en veiligheidsvergrendelingscontrole in gevaarlijke industriële omgevingen. Het maakt gebruik van een druksensorstructuur van het zuigertype met interne aanpassing van het instelpunt, waardoor een betrouwbare mechanische schakeluitgang wordt geleverd voor overdrukbeveiliging, pomp-/compressorregeling en procesalarmactivering. Het is gecertificeerd voor wereldwijde normen voor explosieve atmosferen en wordt algemeen toegepast in de olie- en gas-, petrochemische, energie- en zware machine-industrie, waar robuuste hogedrukbewaking verplicht is.

• Instelbaar instelpuntbereik: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Instelbare dode band: 40 ~ 250 psi (2,8 ~ 17,2 bar)
• Maximale proefdruk: 6000 psi (413,7 bar)
• Barstdrukwaarde: 10.000 psi (689,5 bar)
• Detectiemechanisme: 303 roestvrijstalen zuiger met Buna-N afdichting (standaard bevochtigde delen)
• Procesaansluiting: 1/4" NPT binnendraad

• Behuizing: gegoten aluminium met epoxypoedercoating, NEMA 4X, IP66-gecertificeerd
• Beoordeling gevaarlijke locaties: Klasse I Div.1/2, Klasse II Div.1/2; Ex d IIC T6 explosieveilig
• Elektrische ingangen: Dubbele 3/4" NPT-buispoorten met ingebouwd klemmenblok voor eenvoudige bedrading
• Instelmethode: Instelling van het instelpunt met interne zeskantschroef met afsluitbare kap om manipulatie te voorkomen
• Trillings- en schokbestendigheid: Handhaaft een stabiel instelpunt onder 2,5 G (5–500 Hz trillingen) en 15 G schokbelasting
• Omgevingstemperatuur tijdens gebruik: -40°C ~ +75°C

• 15 A resistief / 2 A inductief bij 125/250/480 VAC
• 2 A resistief / 1 A inductief bij 24–30 VDC
• Schakelaarconfiguratie: Enkel SPDT-contact (NO/NC omkeerbare bedrading)
• Optionele upgrades: dubbele DPDT-schakelaar, hermetisch afgesloten schakelcontacten

cULus, ATEX, IECEx, CE; SIL 2-gecertificeerd (geschikt voor SIL 3) voor functionele veiligheidssystemenKele

1. Hogedrukzuigerontwerp voor zware industriële media

   De 303 roestvrijstalen zuigersensor is bestand tegen extreme systeemdruk tot 6000 psi en een barstdruk van 10.000 psi, perfect geschikt voor monitoring van hydrauliek, stoom, hogedrukgas en zware procesvloeistoffen, waarbij de druklimiet van membraanschakelaars ver wordt overschreden.

2. Volledige naleving van explosieveilige en gevaarlijke locaties

   Klasse I Divisie 1 explosieveilige behuizing elimineert ontstekingsrisico's in omgevingen met ontvlambare gassen, dampen en stof; wereldwijde ATEX/IECEx/cULus-goedkeuringen maken universele inzet mogelijk in internationale raffinaderijen, chemische fabrieken en offshore-faciliteiten.

3. Fraudebestendige interne aanpassing met afsluitbare kap

   Interne afstemming van het instelpunt in combinatie met een afsluitbare behuizingsafdekking voorkomt ongeautoriseerde parameterwijzigingen ter plaatse, waardoor consistente veiligheidsdrempels voor langdurig onbeheerd gebruik worden gegarandeerd.

4. Robuuste behuizing voor alle weersomstandigheden met dubbele bedradingspoorten

   De behuizing van gegoten aluminium met epoxycoating biedt NEMA 4X / IP66-bescherming tegen regen, stof, olienevel en corrosieve werkplaatsatmosfeer. Twee afzonderlijke 3/4" NPT-doorvoeropeningen vereenvoudigen de bedradingsindeling zonder extra aansluitdozen.

5. Brede afstembare dode band voor flexibele besturingslogica

   Met de volledig instelbare dode band van 40–250 psi kunnen ingenieurs de aan/uit-hysteresis aanpassen, waardoor frequent klapperen van pompen, compressoren en veiligheidskleppen onder fluctuerende drukbelastingen wordt voorkomen.

6. SIL 2 functionele veiligheidskwalificatie

   Het is gevalideerd voor veiligheidsinstrumentele systemen (SIS) en voldoet aan strikte industriële veiligheidsnormen voor noodstops (ESD) en overdrukbeschermingslussen, waardoor het operationele risico en de kosten van nalevingsaudits worden verminderd.

7. Lange levensduur met minimaal onderhoud

   De volledig metalen zuigerdetectieconstructie is bestand tegen slijtage door media die fijne deeltjes bevatten; afgedichte contactmodule elimineert stofvervuiling en ondersteunt jarenlang 24/7 continu gebruik met alleen periodieke kalibratie.

• Hogedruk hydraulisch systeem overdrukveiligheidsvergrendeling
• Drukbewaking van olie- en gaspijpleidingen en noodstop
• Petrochemische reactor, stoomketel en compressorbescherming
• Elektriciteitscentrale turbine, voedingswater en hogedruklus alarmerend
• Drukregeling van zware machines, hydraulische pers en mijnbouwapparatuur
• Raffinaderij, chemische fabriek SIS-veiligheidsinstrumentele systemen
• Offshore-platform en brandbaar procesgebied drukalarm
