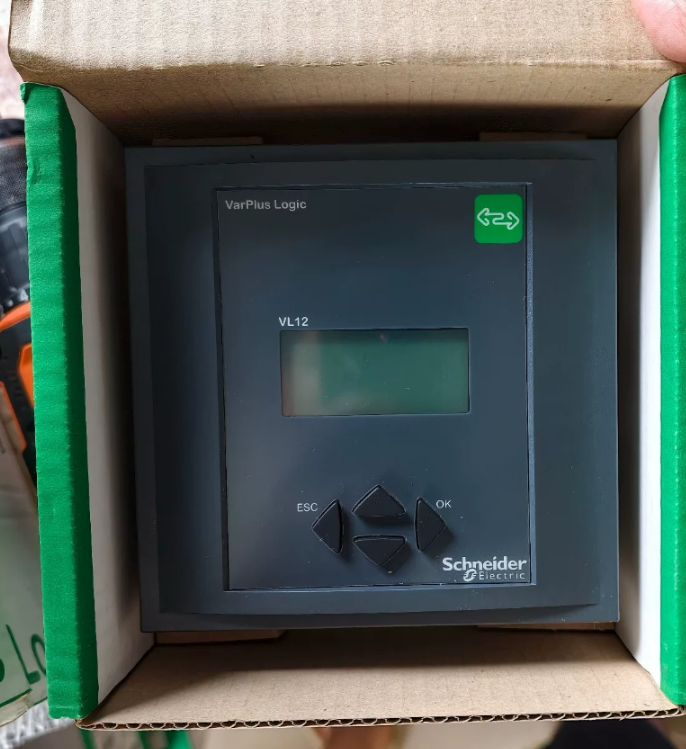

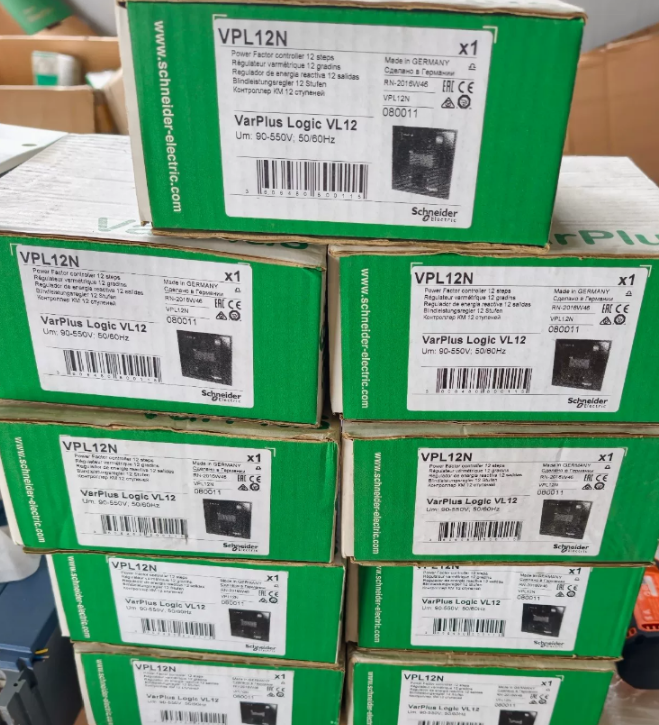

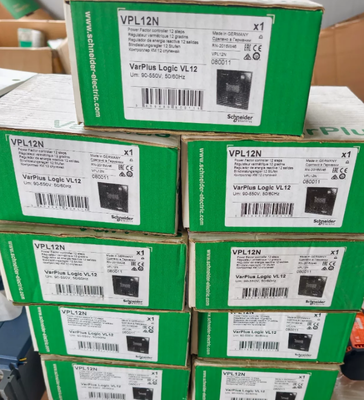

Nieuwe originele power factor controller SCHNEIDER VPL12N is op voorraad.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
Plaats van herkomst China
Merknaam SCHNEIDER
Certificering CE
Modelnummer VPL12N
Min. bestelaantal 1
Prijs US$520/pc
Verpakking Details Karton
Levertijd 1 weken
Betalingscondities L/C, D/A, D/P, T/T, Western Union
Levering vermogen 500 stuks
Productdetails
Markeren

originele Schneider VPL12N-vermogensfactorcontroller

,

Schneider VPL12N-controller met garantie

,

met een vermogen van niet meer dan 10 kW
Laat een bericht achter
Productomschrijving

Specificaties

Voornaamst
Bereik PowerLogic

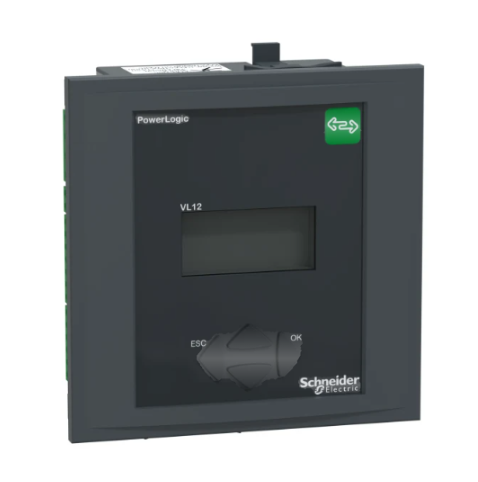

Productnaam PowerLogic PFC-controller
Product- of componenttype Vermogensfactorregelaar
Korte naam van apparaat VPL12
Complementair
Aantal stapuitgangscontacten 12
[Us] nominale voedingsspanning 90...550 V AC
<= 999 kV AC met externe VT
Meetstroom 0…5 A
Meetspanning 90…550 V AC 50/60 Hz
Bedrijfsmodus Handmatig of automatisch
Aantal kwadrantenbewerkingen voor generatortoepassing 4
Apparaataansluiting Communicatie Modbus RS485
Invoerfunctie Schakelaar 1 x droog contact
Kleurcode Front donkergrijs RAL 7016
Weergavetype Verlicht LCD-scherm
Schermgrootte 56 x 25 mm
Functie beschikbaar Handmatig programmeren
Automatische initialisatie
Automatische detectie
Geavanceerde programmering (expert)
Elke stappenvolgorde
Type meting Vermogensfactor en verplaatsing PF (getekend, vier kwadrant)
Totale huidige harmonische vervorming THD (I)
Gemiddelde arbeidsfactor over de levensduur
Temperatuur maximaal
Fasestroom I1, I2, I3 RMS bij belasting
Werkelijk vermogen P, P1, P2, P3 bij belasting
Blindvermogen Q, Q1, Q2, Q3 bij belasting
Schijnbaar vermogen S, S1, S2, S3 bij belasting
Spanning U21, U32, U13, V1, V2, V3 bij belasting
Type meting Overbelasting condensatorstroom Irms/I1
Individuele harmonische spanning
Machtsfactor
Bedrijfstijd
Omdat φ
Omgevingstemperatuur in de cel
Geelbruin φ
Informatie weergegeven Aantal schakelcycli per stap
Individuele stapgrootte in kVAr
Resterende stapcapaciteit in %
Type alarmen Stap vermogensverlies < 75 %)melding en alarmcontact + stap geblokkeerd
Stap foutief bericht en alarmcontact + stap geblokkeerd
Hoge stroom > 6 A CT)melding en alarmcontact
Jacht (onstabiele regeling)melding en alarmcontact + stap geblokkeerd
Lage stroom < 15 mA CT)melding en alarmcontact
Overcompensatiemelding en alarmcontact
Overbelasting condensatorstroom (Irms/I1) > 130 % I1)melding en alarmcontact + stap uitgeschakeld
Overtemperatuur 50 °C)melding en alarmcontact + stap uitgeschakeld
Overtemperatuur 30 °C)ventilatorschakelaar
Overspanning +/- 10 %)melding en alarmcontact + bediening gestopt
Totale harmonische vervorming > 7 %)melding en alarmcontact + stap uitgeschakeld
Gegevensregistratie 5 alarmen
Alarm bedrijfsuren 100.000 uur zonder onderhoud
Operationeel tegenalarm 65000 cycli zonder onderhoud
Invoertype Fase tot fase
Fase naar neutraal
Ongevoelig voor CT-polariteit
Ongevoelig voor faserotatiepolariteit
Stroomingang CT...X/5 A en X/1 A
Uitvoertype Stuurrelais 0,2 A 110 V DC
Stuurrelais 1 A 48 V DC
Stuurrelais 2 A 400 V AC 50/60 Hz
Stuurrelais 1 A 24 V DC
Stuurrelais 5 A 250 V AC 50/60 Hz
Stuurrelais 5 A 120 V AC 50/60 Hz
Ventilator 5 A 250 V AC 50/60 Hz
Ventilator 1 A 48 V DC
Alarmrelais 5 A 250 V AC 50/60 Hz
Alarmrelais 1 A 48 V DC
Maximaal op de gemeenschappelijke terminal 10 A
Instellingen bedrijfsmodus Automatisch
Handmatig
Type instelling Keuze uit stapprogramma's automatisch
Keuze uit stapprogramma's LIFO
Keuze uit stapprogramma’s lineair
Vertraging tussen 2 opeenvolgende schakelaars op dezelfde stap 5...1200 s
Stap configuratie programmering auto
Stap configuratieprogrammering uit
Programmering van stapconfiguratie opgelost
Doelcos phi 0,7 inductief...0,7 capacitief
Doel cos phi dubbele cos φ
Meetnauwkeurigheid Spanning +/- 1%
Stroom +/- 1%
Frequentie +/- 1%
Energie (P,Q,S) +/- 2%
Cos φ +/- 2 %
Harmonische vervorming totale spanning THD (U) +/- 2 %
Individuele spanningsharmonische +/- 3 %
Temperatuur +/- 3 °C
Bereik tijdvertraging 1...6500 s bij herverbinding)
1...6500 s bij reactie)

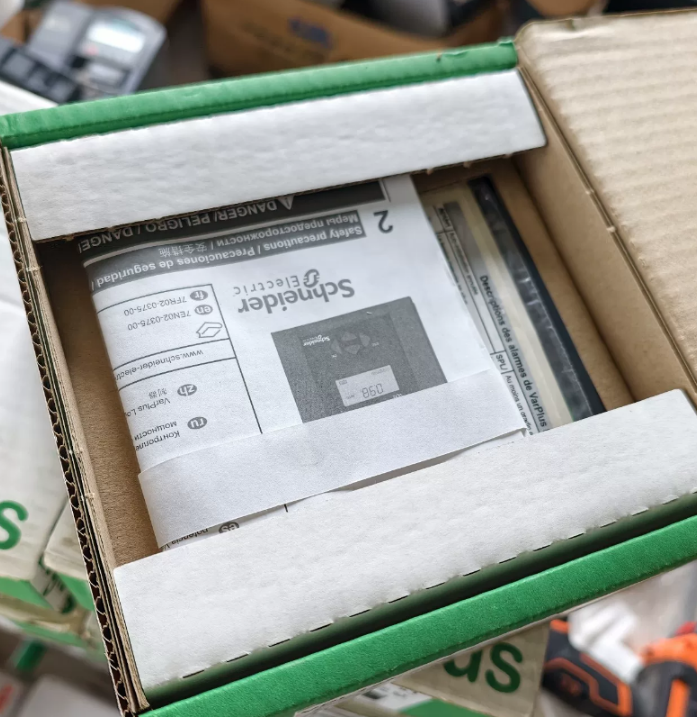

Voorziene uitrusting Gebruikershandleiding
Montagemodus Inbouw
Montagesteun Paneel 1…3 mm (0,04…0,1 inch)
Montagelocatie In kabinet
Afmetingen uitsnijding 138 x 138 mm
Hoogte 5,7 inch (144 mm)
Breedte 5,7 inch (144 mm)
Diepte 2,3 inch (58 mm)
Productgewicht 1,3 pond (VS) (0,6 kg)
Compatibiliteitscode VPL 12
