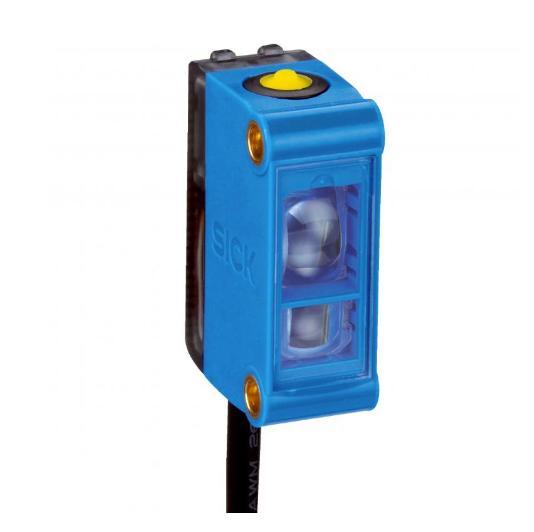

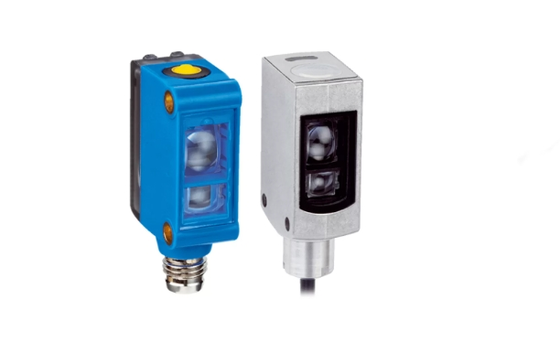

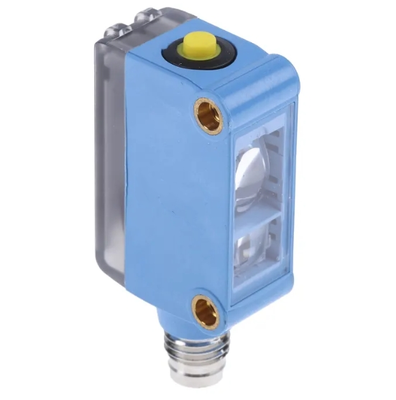

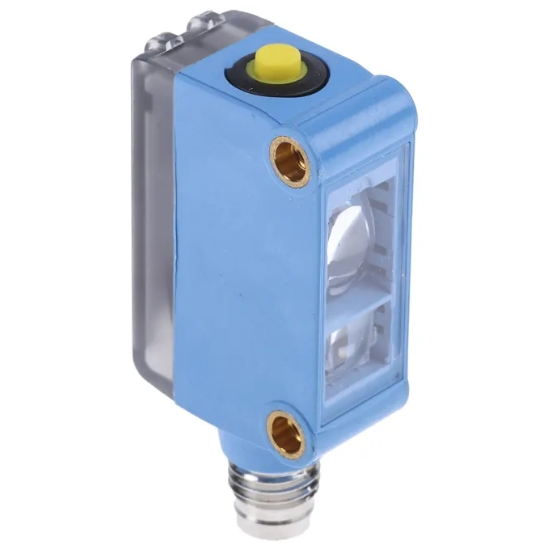

Sick KTM-WP11282P detectie-contrastsensor-identificatiesensor

KTM-WP11282P is eenRGB-kleurcontrastmarkeringssensoruit de SICK KTM Prime-serie, speciaal ontworpen voor het detecteren van registratiemarkeringen op verpakkingen, het positioneren van labels en het onderscheiden van materiaalcontrasten op snelle geautomatiseerde productielijnen. Het maakt gebruik van een driekleuren RGB-lichtbron en een uiterst nauwkeurig grijswaardenalgoritme om zwakke contrastmarkeringen, glanzende verpakkingsfilms en complexe gedrukte achtergronden stabiel te identificeren.

• Lichtbron: RGB driekleurige LED (470 nm blauw / 525 nm groen / 625 nm rood)
• Nominale detectieafstand:12,5 mm, tolerantie ±3 mm
• Afmeting spot: 1,6 mm * 9,5 mm strookvormige lichtvlek
• Grijswaardenresolutie: 20-niveaus high-definition grijswaardenherkenning
• LED-levensduur: 100.000 uur onder 25 ℃ omgevingstemperatuur

• Voedingsspanning: DC 12 V ~ 24 V (tolerantie -10% ~ +20%), rimpel ≤ 5 Vpp
• Stroomverbruik: < 50 mA
• Reactietijd: 32 µs; schakelfrequentie tot15 kHz; signaaljitter ≤15 µs
• Uitgangstype: PNP-transistoruitgang, maximale belastingsstroom 50 mA
• Schakelmodus: Licht-aan / Donker-aan configureerbaar
• Ingebouwde beveiligingen: bescherming tegen omgekeerde polariteit, bescherming tegen kortsluiting van de uitgang, onderdrukking van interferentiepulsen
• Vaste uitschakelvertraging: 32 ms; programmeer parameters die zijn opgeslagen in niet-vluchtig geheugen

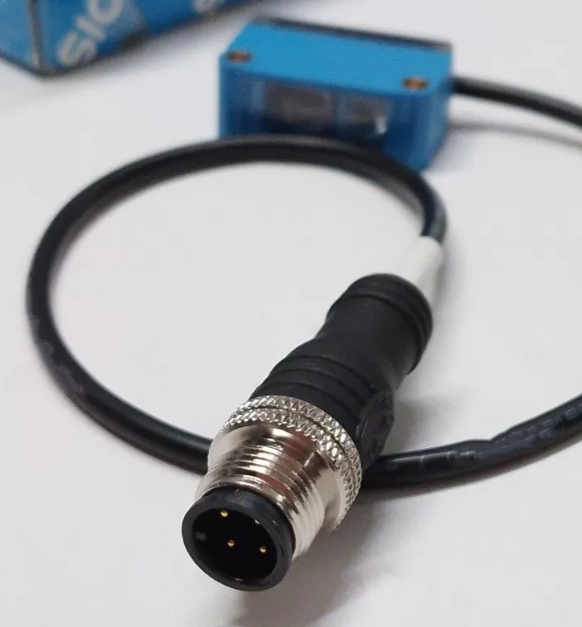

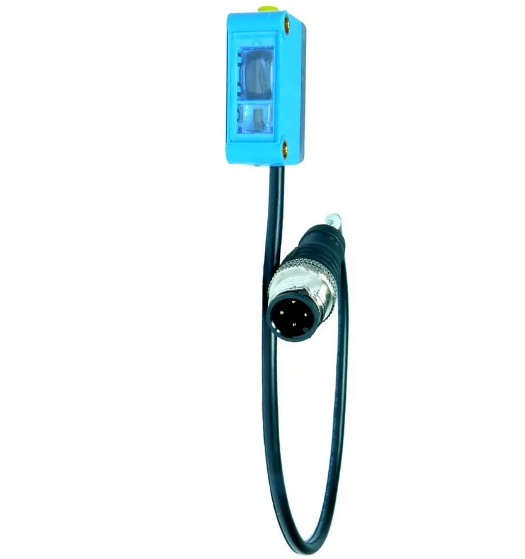

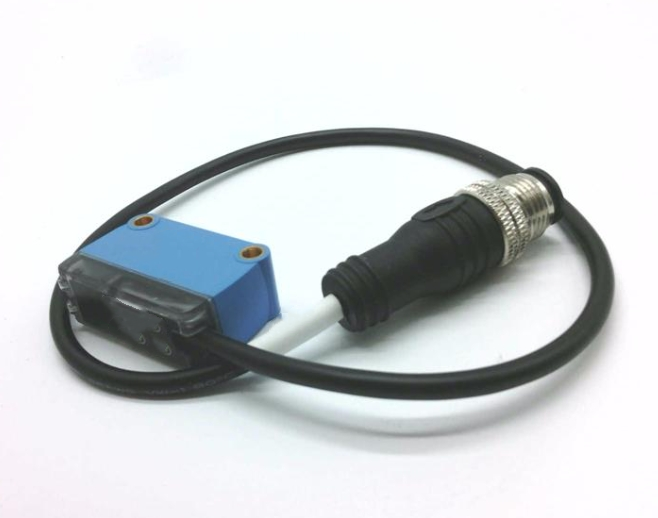

• Kabel: Geïntegreerde kabel van 0,2 m met 4-pins M12-mannelijke connector
• Materiaal behuizing: ABS-kunststof; lensmateriaal: PMMA
• Beschermingsgraad:IP67 stofdicht en waterdicht
• Bedrijfstemperatuur: -10 ℃ ~ +55 ℃; opslagtemperatuur: -20 ℃ ~ +75 ℃
• Nettogewicht: slechts 20 g, ultracompact miniformaat

• Statusindicatoren: Groene LED voor voeding; gele LED voor schakeluitgangsstatus
• Meerdere inleermethoden:
  1. Aan boord van de knop statisch tweepuntsonderwijs
  2. Dynamisch automatisch drempelonderwijs
  3. Externe ET-draad inleren op afstand, ondersteunt PLC-parameterinstelling op afstand

1. Driekleurige RGB-adaptieve detectie, sterk aanpassingsvermogen aan complexe markeringen

   Schakel automatisch de rood/groen/blauwe lichtbron om het optimale contrastkanaal te vinden. Het kan vage kleurmarkeringen, meerkleurige bedrukte achtergronden, transparante films en reflecterende glanzende verpakkingsmaterialen detecteren die gewone enkelkleurige sensoren niet kunnen identificeren, waardoor het aantal foutieve detecties aanzienlijk wordt verminderd.

2. Ultrasnelle respons voor snelle productielijnen

   De ultrakorte responstijd van 32 µs en de hoge schakelfrequentie van 15 kHz passen perfect bij apparatuur voor printen, snijden, labelen en zakken maken met hoge snelheid, waardoor een stabiele tracking en positionering wordt gerealiseerd zonder vertraging of ontbrekende markeringen.

3. Meerdere flexibele lesmethoden voor eenvoudig debuggen op locatie

   Ondersteuning van lokaal knoponderwijs en extern onderwijs op afstand. Operators kunnen de drempelinstelling op de machine voltooien, of de bovenste computer kan op afstand parameters configureren zonder de sensor te demonteren, handig voor het schakelen van apparatuurformaten en batchinbedrijfstelling.

4. Mini lichtgewicht compacte structuur voor smalle installatieruimte

   Superklein volume en slechts 20 g gewicht, eenvoudig te installeren op mechanische armen, kleine armaturen en beperkte installatieposities van verpakkingsmachines; standaard bevestigingsgaten met schroefdraad voor snelle beugelmontage.

5. IP67 industriële afdichting en volledige circuitbescherming

   De IP67-behuizing is bestand tegen werkplaatsstof, waterspatten en kleine olienevel. Meerlaagse circuitbescherming voorkomt schade door bedradingsfouten en spanningspieken, en past zich aan aan zware verpakkingsfabrieksomgevingen.

6. Stabiele anti-interferentie en lange levensduur

   Het digitale antipulsinterferentiefilter elimineert signaalfluctuaties veroorzaakt door flikkering van omgevingslicht en mechanische trillingen. RGB-LED met lange levensduur vermindert de onderhoudsfrequentie en de vervangingskosten van reserveonderdelen voor 24/7 continu gebruik.

7. Standaard industriële interface met uitstekende compatibiliteit

   PNP-uitvoer komt overeen met reguliere PLC-, servocontroller- en tellermodules; M12 4-pins standaardconnector is universeel voor bedradingsaccessoires voor industriële automatisering.

• Registratiemarkeringen volgen voor drukpersen, snijmachines en lamineermachines
• Etikettendetectie en positionering voor etiketteermachines
• Bevestiging van snij- en sluitpositie van verpakkingszakken
• Farmaceutische, voedingsmiddelen- en dagelijkse chemische verpakkingslijnmateriaaltelling en inspectie van ontbrekende gegevens
• Flexibele verpakkingsfilmrand- en kleurmarkeringherkenning
